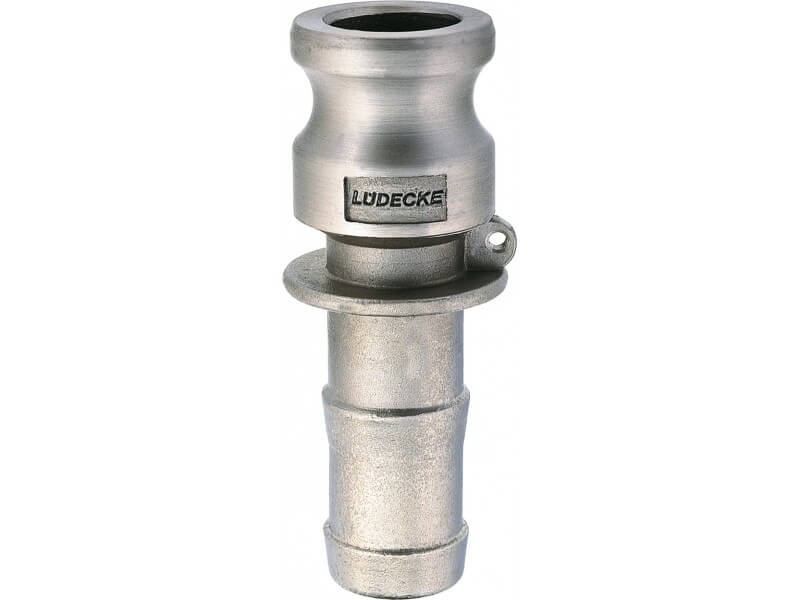

Złącze CAMLOCK - Typ EC (dawniej E) - Część Męska z Króćcem - Amerykańska Norma MIL - LUDECKE
Przemysłowe szybkozłącze Camlock/Kamlok o szerokim zastosowaniu, część męska, wtyk (typ EC) z króćcem do węża. Wykonanie ze stali szlachetnej, przeznaczone do transportu agresywnych lub wymagających mediów w przemyśle chemicznym, petrochemicznym, hutnictwie, górnictwie, medycynie i farmacji, przemyśle spożywczym wymagających wysokich standardów higienicznych, konstrukcji maszyn, przemyśle okrętowym a nawet w rolnictwie. Wysoka jakość wykonania!
Czytaj więcej >>- Ciśnienie robocze [bar]: 16.
- Temperatura pracy [°C]: od -40 do +95.
- Materiał: stal szlachetna 1.4401.
- Medium: agresywne.
| typ |
Ø węża [mm] |
DN | przelot |

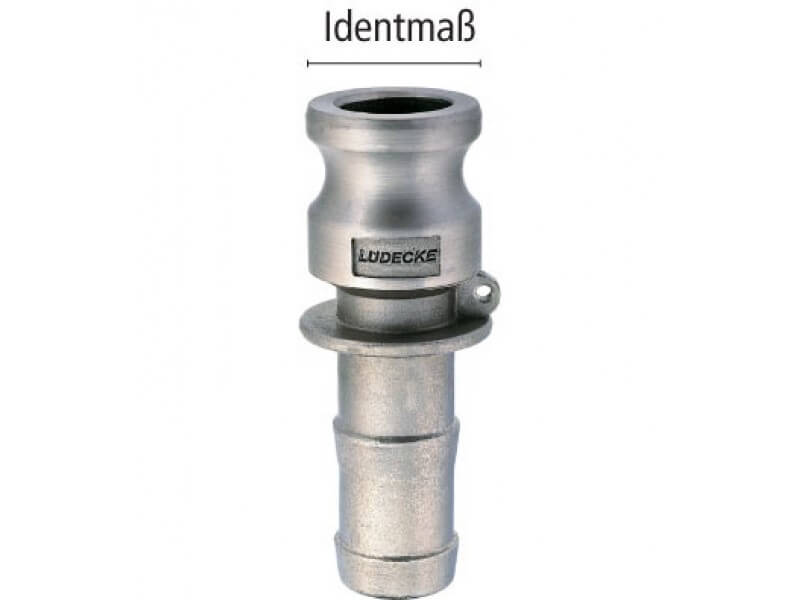

rozmiar |
L [mm] |
waga [g] |
nr artykułu |
| 50 = 1/2" | 13 | 15 | 8 | 24 | 87 | 120 | 50-E-SS |
|
75 = 3/4" |
19 | 20 | 14 | 32,1 | 88 | 171 | 75-EG-SS |
| 100 = 1" | 25 | 25 | 20 | 36,7 | 103 | 284 | 100-EG-SS |
| 125 = 1.1/4" | 32 | 32 | 25 | 45,5 | 110 | 442 | 125-EG-SS |
| 150 = 1.1/2" | 38 | 40 | 32 | 53,4 | 116 | 563 | 150-EG-SS |
| 200 = 2" | 50 | 50 | 43 | 63 | 146 | 812 | 200-EG-SS |
| 250 = 2.1/2" | 63 | 65 | 56 | 75,8 | 148 | 1186 | 250-EG-SS |
| 300 = 3" | 75 | 80 | 67 | 91,5 | 167 | 1815 | 300-EG-SS |
| 400 = 4" | 100 | 100 | 93 | 119,5 | 175 | 2945 | 400-E-SS |
- L - całkowita długość.
Właściwości użytych materiałów i zastosowanie.
Złącze Kamlok męskie (wtyk) typ EC z króćcem do węża, wykonane ze stali szlachetnej (AISI 316).
Ogólne właściwości materiałów:
Stal nierdzewna (stal szlachetna) to grupa stopów żelaza o specjalnych właściwościach fizykochemicznych, w tym przede wszystkim stopy odporne na korozję ze strony takich czynników jak powietrze atmosferyczne, rozcieńczone kwasy czy roztwory alkaliczne. Stal nierdzewna zawiera żelazo, chrom, mangan, krzem i węgiel, a w wielu przypadkach znaczne ilości niklu i molibdenu. Właściwość nierdzewności uzyskuje się przez stosowanie odpowiednich dodatków stopowych, ilość i rodzaj tych dodatków jest określona przepisami i normami. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN. Pierwiastki te reagują z tlenem z wody i powietrza, tworząc bardzo cienką, stabilną powłokę składającą się z takich produktów korozji jak tlenki metali i wodorotlenki. W tworzeniu tej powłoki produktów korozji dominującą rolę odgrywa chrom, reagując z tlenem. Wyższa zawartość chromu w stali daje lepszą odporność na korozję. Odbywa się to skokowo, gdyż odporność na korozję całości stopu zaczyna się od wartości co najmniej 13 % tego metalu. Odporność ta ulega dalszemu podwyższeniu po dodaniu molibdenu. Dodatek niklu ma na celu uzyskanie struktury austenitycznej stali, co ułatwia jej obróbkę plastyczną na zimno i spawanie. Nikiel podwyższa odporność stopu na korozję w warunkach kontaktu z kwasami solnym i siarkowym czy wodą morską.
Stal nierdzewna 1.4401 (AISI 316) to austenityczna stal chromowo-niklowo-molibdenowa. Ze względu na dodatek molibdenu odporność na korozję w jej przypadku jest znacznie lepsza, w porównaniu z wieloma innymi stalami austenitycznymi. Posiada dobrą wytrzymałość na działanie kwasy nie ulegające utlenianiu oraz środki zawierające jony chloru. Szeroko wykorzystywana w przemyśle chemicznym, spożywczym, naftowym i petrochemicznym, czy przy budowie maszyn, elementach dekoracyjnych i wyposażeniu kuchni. W skład stopu poza żelazo wchodzą od 16,5 do 18,5% chromu, od 10 do 13% niklu, od 2 do 2,5% Molibdenu, do 2% manganu, do 1% krzemu i śladowe ilości siarki, fosforu, azotu czy węgla.
Zastosowanie
System „Kamlok”/”Camlock” to jeden z najbardziej znanych i rozpowszechnionych systemów złączy przemysłowych. Złącza te wykonane są wg amerykańskiej normy wojskowej normą wojskową MIL-C-27487. Rozwiązania w tym systemie dostarcza wielu producentów, co jednak nie znaczy, że mogą funkcjonować zamiennie. Jest to system złączy asymetrycznych, gdzie wtyki i gniazda (części męskie i żeńskie) są zapinane za pomocą dwóch zapięć, blokad krzywkowych. Ich zastosowanie, często jest uzależnione od rodzaju materiału z którego są wykonane, jednak nie poleca się ich do przesyłu gazów i sprężonego powietrza, ze względu na łatwość rozpięcia w trakcie pracy, co może skutkować niebezpiecznym otwarciem przewodu pod ciśnieniem. Nie poleca się również łączenia ze sobą złączy wykonanych z różnych materiałów, o różnej wytrzymałości i właściwościach.
Dzięki zastosowaniu wytrzymałej i odpornej na wiele czynników stali szlachetnej, złącza są polecane do przesyłu ciekłych agresywnych mediów w przemyśle chemicznym, petrochemicznym, hutnictwie, górnictwie, medycynie i farmacji, przemyśle spożywczym wymagających wysokich standardów higienicznych, konstrukcji maszyn, przemyśle okrętowym a nawet w rolnictwie. Wykonanie w najwyższym standardzie jakości, zapewniające trwałość, długą żywotność i bezpieczeństwo operatorom pracującym często z niebezpiecznymi dla zdrowia substancjami.
Uwaga! Pomimo podobnej budowy, złącza w tym systemie nie nadają się od przesyłu tynku, zapraw i betonu, które stanowią osobną klasę złączy i nie są kompatybilne z systemem „Kamlok”
Dostępne warianty produktu:
-
typ50 = 1/2"
-
Ø węża [mm]13
-
DN15
-
przelot8
-
rozmiar24
-
L [mm]87
-
waga [g]120
-
typ75 = 3/4"
-
Ø węża [mm]19
-
DN20
-
przelot14
-
rozmiar32,1
-
L [mm]88
-
waga [g]171
-
typ100 = 1"
-
Ø węża [mm]25
-
DN25
-
przelot20
-
rozmiar36,7
-
L [mm]103
-
waga [g]284
-
typ125 = 1.1/4"
-
Ø węża [mm]32
-
DN32
-
przelot25
-
rozmiar45,5
-
L [mm]110
-
waga [g]442
-
typ150 = 1.1/2"
-
Ø węża [mm]38
-
DN40
-
przelot32
-
rozmiar53,4
-
L [mm]116
-
waga [g]563
-
typ200 = 2"
-
Ø węża [mm]50
-
DN50
-
przelot43
-
rozmiar63
-
L [mm]146
-
waga [g]812
-
typ250 = 2.1/2"
-
Ø węża [mm]63
-
DN65
-
przelot56
-
rozmiar75,8
-
L [mm]148
-
waga [g]1186
-
typ300 = 3"
-
Ø węża [mm]75
-
DN80
-
przelot67
-
rozmiar91,5
-
L [mm]167
-
waga [g]1815
-
typ400 = 4"
-
Ø węża [mm]100
-
DN100
-
przelot93
-
rozmiar119,5
-
L [mm]175
-
waga [g]2945
