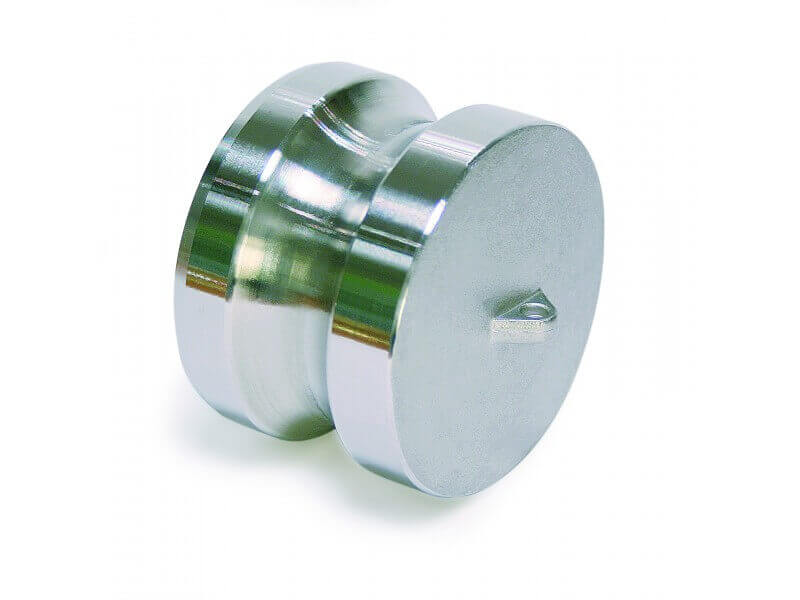

Złącze CAMLOCK - Typ DP - Część Męska Zaślepiająca - ze Stali Szlachetnej AISI 316
Norma: A-A 59326 25.09.98 (MIL-C 27487).
Czytaj więcej >>| rozmiar | PN [bar] | waga [kg] | nr artykułu |
| ½" | 16 | 0,050 | 5526 013000 |
| ¾" | 16 | 0,072 | 5526 019000 |
| 1" | 16 | 0,094 | 5526 025000 |
| 1 ¼" | 16 | 0,175 | 5526 032000 |
| 1 ½" | 16 | 0,218 | 5526 038000 |
| 2" | 16 | 0,328 | 5526 050000 |
| 2 ½" | 10 | 0,474 | 5526 063000 |
| 3" | 10 | 0,653 | 5526 075000 |
| 4" | 8 | 1,022 | 5526 100000 |
| 5" | 7 | 1,550 | 5526 125000 |
| 6" | 5 | 2,720 | 5526 150000 |
Właściwości użytych materiałów i zastosowanie.
Złącze "Kamlok" męskie typ DP zaślepiające (korek) wykonane ze stali szlachetnej (1.4408).
Ogólne właściwości materiałów:
Stal Szlachetna to grupa stopów żelaza, potocznie rozumianych również jako stal nierdzewna, odróżniająca się jednak od niej procesem wytapiania wyłącznie metodami charakteryzującymi się wysokim stopniem czystości dodatków. Stal ta charakteryzuje się bardzo dobrą odpornością na czynniki powodujące korozję, takie jak powietrze atmosferyczne, rozcieńczone kwasy, roztwory alkaliczne, słona woda morska czy chemikalia. Podobnie jak w przypadku stali nierdzewnej, podlega ona normalizacji. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN.
Przykładem stopu stali szlachetnej jest stal 1.4408 (AISI 316), w której skład wchodzi od 18 do 20 % chromu, od 9 do 12 % niklu, od 2 do 2,5 % molibdenu, a zawartość węgla nie przekracza 0,07 %. Do jej zalet należą doskonała odporność na korozję i kwasoodporność.
Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza w ciężkich warunkach pracy, przy agresywnych mediach w przemyśle spożywczym, chemicznym czy farmaceutycznym.
Większa odporność materiału na korozję oznacza dłuższą żywotność przewodu, a co za tym idzie oszczędność ekonomiczną w porównaniu do częstej wymiany złączy o niższej cenie, i niższych parametrach odpornościowych.
Zastosowanie
System „Kamlok”/”Camlock” to jeden z najbardziej znanych i rozpowszechnionych systemów złączy przemysłowych. Złącza te wykonane są wg amerykańskiej normy wojskowej A-A 59326. Rozwiązania w tym systemie dostarcza wielu producentów, co jednak nie znaczy, że mogą funkcjonować zamiennie. Jest to system złączy asymetrycznych, gdzie wtyki i gniazda (części męskie i żeńskie) są zapinane za pomocą dwóch zapięć, blokad krzywkowych. Ich zastosowanie, często jest uzależnione od rodzaju materiału z którego są wykonane, jednak nie poleca się ich do przesyłu gazów i sprężonego powietrza, ze względu na łatwość rozpięcia w trakcie pracy, co może skutkować niebezpiecznym otwarciem przewodu pod ciśnieniem. Złącza z tego systemu powszechnie są stosowane jako złącza przeładunkowe w przemyśle petrochemicznym, chemicznym, czy kosmetycznym. Można je podłączać do węży, rur, zbiorników czy maszyn transportujących parę, proszki czy płyny takie jak śrut, granulat, woda chłodnicza, produkty spożywcze, farmaceutyczne, paliwa, barwniki, kleje, kosmetyki itd.
Uwaga! Pomimo podobnej budowy, złącza w tym systemie nie nadają się od przesyłu tynku, zapraw i betonu, które stanowią osobną klasę złączy i nie są kompatybilne z systemem „Kamlok”
Dostępne warianty produktu:
-
rozmiar½"
-
PN [bar]16
-
waga [kg]0,050
-
rozmiar¾"
-
PN [bar]16
-
waga [kg]0,072
-
rozmiar1"
-
PN [bar]16
-
waga [kg]0,094
-
rozmiar1 ¼"
-
PN [bar]16
-
waga [kg]0,175
-
rozmiar1 ½"
-
PN [bar]16
-
waga [kg]0,218
-
rozmiar2"
-
PN [bar]16
-
waga [kg]0,328
-
rozmiar2 ½"
-
PN [bar]10
-
waga [kg]0,474
-
rozmiar3"
-
PN [bar]10
-
waga [kg]0,653
-
rozmiar4"
-
PN [bar]8
-
waga [kg]1,022
-
rozmiar5"
-
PN [bar]7
-
waga [kg]1,550
-
rozmiar6"
-
PN [bar]5
-
waga [kg]2,720
