Złącze CAMLOCK - Typ DC - Część Żeńska - Zaślepiające - z Mosiądzu

Norma: A-A 59326 25.09.98 (MIL-C 27487). Zapięcie: Mosiądz. Uszczelka: NBR. Dodatki: z kółkiem ze stali i klipem zabezpieczającym.

Czytaj więcej >>

  • Norma: A-A 59326 25.09.98 (MIL-C 27487).
  • Zapięcie: Mosiądz.
  • Uszczelka: NBR.
  • Dodatki: z kółkiem ze stali i klipem zabezpieczającym.
rozmiar PN [bar] waga [kg] nr artykułu
1/2" 16 0,150 5597 013000
3/4" 16 0,150 5597 019000
1" 16 0,204 5597 025000
1.1/4" 16 0,371 5597 032000
1.1/2" 16 0,439 5597 038000
2" 16 0,540 5597 050000
2.1/2" 10 0,695 5597 063000
3" 8 0,876 5597 075000
4" 7 1,300 5597 100000

Właściwości użytych materiałów i zastosowanie.

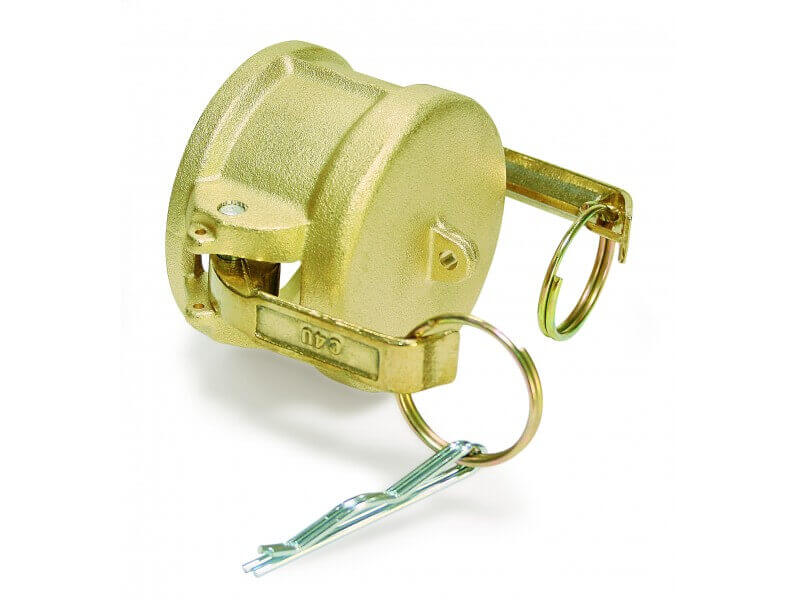

Złącze "Kamlok" żeńskie typ DC zaślepiające (korek) wykonane z mosiądzu, z czarną uszczelką z NBR.

Ogólne właściwości materiałów:

Mosiądz jest jednym z najczęściej stosowanych w przemyśle stopów metali. Składa się przede wszystkim z miedzi i do 40% cynku, Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Z uwagi na właściwości chemiczne mosiądzu, jest on narażony na niebezpieczne zjawisko odcynkowania, które polega na wypłukiwaniu ze struktury stopu atomów cynku. Dochodzi do tego zjawiska w środowisku zawierającym chlor, który rozpuszcza cynk i doprowadza do zgąbczenia materiału. Taki materiał traci wówczas wytrzymałość, co może skutkować w przypadku przewodów przesyłowych, uszkodzeniem mienia, zdrowia a nawet życia operatorów. Na odcynkowanie mosiądzu wpływ ma również praca przy wysokich temperaturach, oraz w kwaśnym środowisku (substancje o niskim pH). Należy również pamiętać, iż mosiądz ulega tzw. "korozji naprężeniowej”, na którą szczególnie są narażone elementy armatury już na etapie nieprawidłowego montażu przewodów. Aktualnie w mosiądzu stosowanym do wyrobu armatury do przesyłu, zwłaszcza wody, nie używa się szkodliwego dla zdrowia ołowiu, który zastępuje się arsenem.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Najczęściej stosowany do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, zwłaszcza związanych z utrzymaniem czystości. Mosiądz może być również wykorzystywany w instalacjach do przesyłu nieagresywnych mediów gazowych.

Większa odporność materiału na korozję oznacza dłuższą żywotność przewodu, a co za tym idzie oszczędność ekonomiczną w porównaniu do częstej wymiany złączy o niższej cenie, i niższych parametrach odpornościowych.

Uszczelka wykonana z kauczuku NBR, zwanego potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.

Zastosowanie

System „Kamlok”/”Camlock” to jeden z najbardziej znanych i rozpowszechnionych systemów złączy przemysłowych. Złącza te wykonane są wg amerykańskiej normy wojskowej A-A 59326. Rozwiązania w tym systemie dostarcza wielu producentów, co jednak nie znaczy, że mogą funkcjonować zamiennie. Jest to system złączy asymetrycznych, gdzie wtyki i gniazda (części męskie i żeńskie) są zapinane za pomocą dwóch zapięć, blokad krzywkowych. Ich zastosowanie, często jest uzależnione od rodzaju materiału z którego są wykonane, jednak nie poleca się ich do przesyłu gazów i sprężonego powietrza, ze względu na łatwość rozpięcia w trakcie pracy, co może skutkować niebezpiecznym otwarciem przewodu pod ciśnieniem. Złącza z tego systemu powszechnie są stosowane jako złącza przeładunkowe w przemyśle petrochemicznym, chemicznym, czy kosmetycznym. Można je podłączać do węży, rur, zbiorników czy maszyn transportujących parę, proszki czy płyny takie jak śrut, granulat, woda chłodnicza, produkty spożywcze, farmaceutyczne, paliwa, barwniki, kleje, kosmetyki itd.

Uwaga! Pomimo podobnej budowy, złącza w tym systemie nie nadają się od przesyłu tynku, zapraw i betonu, które stanowią osobną klasę złączy i nie są kompatybilne z systemem „Kamlok”


Dostępne warianty produktu:

Złącze CAMLOCK - Typ DC - Część Żeńska - Zaślepiające - z Mosiądzu
nr artykułu
5597 013000
  • rozmiar
    1/2"
  • PN [bar]
    16
  • waga [kg]
    0,150
Złącze CAMLOCK - Typ DC - Część Żeńska - Zaślepiające - z Mosiądzu
nr artykułu
5597 019000
  • rozmiar
    3/4"
  • PN [bar]
    16
  • waga [kg]
    0,150
Złącze CAMLOCK - Typ DC - Część Żeńska - Zaślepiające - z Mosiądzu
nr artykułu
5597 025000
  • rozmiar
    1"
  • PN [bar]
    16
  • waga [kg]
    0,204
Złącze CAMLOCK - Typ DC - Część Żeńska - Zaślepiające - z Mosiądzu
nr artykułu
5597 032000
  • rozmiar
    1.1/4"
  • PN [bar]
    16
  • waga [kg]
    0,371
Złącze CAMLOCK - Typ DC - Część Żeńska - Zaślepiające - z Mosiądzu
nr artykułu
5597 038000
  • rozmiar
    1.1/2"
  • PN [bar]
    16
  • waga [kg]
    0,439
Złącze CAMLOCK - Typ DC - Część Żeńska - Zaślepiające - z Mosiądzu
nr artykułu
5597 050000
  • rozmiar
    2"
  • PN [bar]
    16
  • waga [kg]
    0,540
Złącze CAMLOCK - Typ DC - Część Żeńska - Zaślepiające - z Mosiądzu
nr artykułu
5597 063000
  • rozmiar
    2.1/2"
  • PN [bar]
    10
  • waga [kg]
    0,695
Złącze CAMLOCK - Typ DC - Część Żeńska - Zaślepiające - z Mosiądzu
nr artykułu
5597 075000
  • rozmiar
    3"
  • PN [bar]
    8
  • waga [kg]
    0,876
Złącze CAMLOCK - Typ DC - Część Żeńska - Zaślepiające - z Mosiądzu
nr artykułu
5597 100000
  • rozmiar
    4"
  • PN [bar]
    7
  • waga [kg]
    1,300
