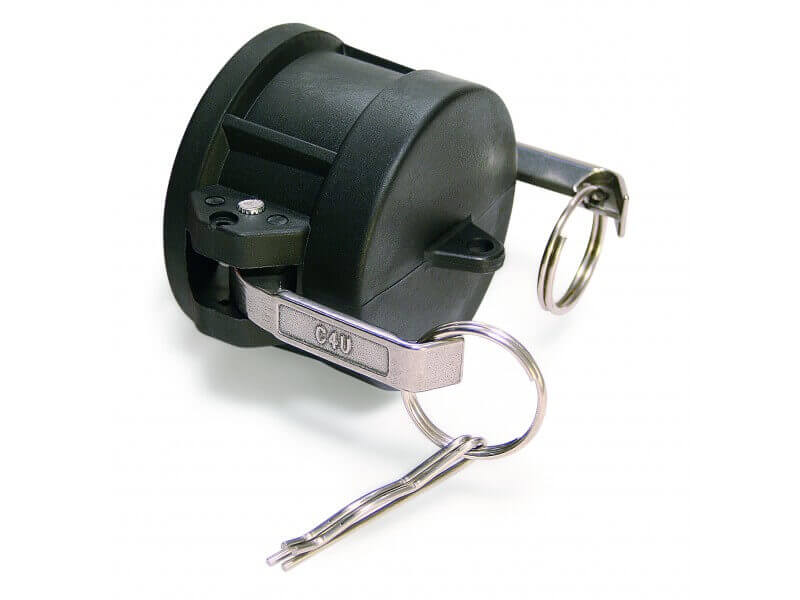

Złącze CAMLOCK - Typ DC - Cześć Żeńska - Zaślepiająca - z Polipropylenu
Norma: A-A 59326 25.09.98 (MIL-C 27487). Materiał: Polipropylen Zapięcie: Stal szlachetna (AISI-304). Uszczelka: EPDM. Dodatki: z kółkiem ze stali szlachetnej i klipem zabezpieczającym.
Czytaj więcej >>- Norma: A-A 59326 25.09.98 (MIL-C 27487).
- Materiał: Polipropylen
- Zapięcie: Stal szlachetna (AISI-304).
- Uszczelka: EPDM.
- Dodatki: z kółkiem ze stali szlachetnej i klipem zabezpieczającym.
| rozmiar | PN [bar] | waga [kg] | nr artykułu |
| ¾" | 5 | 0,068 | 5507 019000 |
| 1" | 5 | 0,098 | 5507 025000 |
| 1 ½" | 5 | 0,203 | 5507 038000 |
| 2" | 5 | 0,233 | 5507 050000 |
| 3" | 3 | 0,378 | 5507 075000 |
| 4" | 3 | 0,543 | 5507 100000* |
- * - z 4 zapięciami.
Właściwości użytych materiałów i zastosowanie.
Złącze "Kamlok" żeńskie typ DC zaślepiającą (korek) wykonane z Polipropylenu (PP), z czarną uszczelką z EPDM.
Ogólne właściwości materiałów:
Polipropylen, (PP) to polimer, który należy do grupy poliolefin. Uzyskuje się go w wyniku procesu polimeryzacji propenu. Źle reaguje w kontakcie z miedzią. Stąd też do produkcji wyrobów stanowiących połączenie PP i Cu używa się mosiężnych łączników. Materiał jest obojętny fizjologicznie.Odznacza się niepalnością, bezwonnością, a ponadto nie absorbuje wody. W branży przemysłowej ceni się go za łatwość przetwarzania. Związek charakteryzuje się termoplastycznością. Oznacza to, że staje się elastyczny pod wpływem wysokiej temperatury, a po przestygnięciu wraca do swojej poprzedniej twardości. Należy mieć na uwadze, że po przekroczeniu temperatury krytycznej ulega degradacji. Polipropylen doskonale nadaje się do produkcji wyrobów o złożonych kształtach, dzięki czemu znajduje szerokie zastosowanie w wielu branżach przemysłowych.
Polipropylen, charakteryzuje się również wysoką odpornością chemiczną na wiele agresywnych mediów w tym kwasy, zasady czy rozpuszczalniki organiczne. Nie jest jednak odporny na niektóre utleniacze, a zwłaszcza kwasy azotowy lub siarkowy. Nie jest również odporny na działanie zasad bielących, cieczy niepolarnych w tym. czterochlorku węgla, benzenu czy chlorku metylu.
Złącza spełniają normę A-A 59326 25.09.98 (MIL-C 27487), w zakresie kształtu i rozmiarów, pomimo, iż Polipropylen jako materiał wykonania, nie jest tą normą objęty.
Uszczelka wykonana z EPDM czyli z terpolimeru etylenowo-propylenowo-dienowego, rodzaju gumy charakteryzującego się dużą elastycznością i odpornością na załamania. Może pracować przy wyższej temperaturze jak i niższej temperaturze zachowując swoje właściwości elastyczne. Materiał w porównaniu z innymi, wykazuje się bardzo dobrą odpornością na, zmiany temperatury, parcenie i ścieranie. Guma ta jest również odporna na działanie wielu lekkich chemikaliów w tym detergentów, roztworów mydła i środków piorących, płynów hamulcowych na bazie glikoli, lekkich kwasów i zasad, roztworów alkoholu, estrów i eterów oraz można nim przesyłać słoną wodę. Materiał nie nadaje się do przesyłu płynów i substancji na bazie ropy naftowej, olejów mineralnych i smarów, węglowodorów aromatycznych i chlorowanych.
Zastosowanie
System „Kamlok”/”Camlock” to jeden z najbardziej znanych i rozpowszechnionych systemów złączy przemysłowych. Złącza te wykonane są wg amerykańskiej normy wojskowej A-A 59326. Rozwiązania w tym systemie dostarcza wielu producentów, co jednak nie znaczy, że mogą funkcjonować zamiennie. Jest to system złączy asymetrycznych, gdzie wtyki i gniazda (części męskie i żeńskie) są zapinane za pomocą dwóch zapięć, blokad krzywkowych. Ich zastosowanie, często jest uzależnione od rodzaju materiału z którego są wykonane, jednak nie poleca się ich do przesyłu gazów i sprężonego powietrza, ze względu na łatwość rozpięcia w trakcie pracy, co może skutkować niebezpiecznym otwarciem przewodu pod ciśnieniem. Złącza z tego systemu powszechnie są stosowane jako złącza przeładunkowe w przemyśle petrochemicznym, chemicznym, czy kosmetycznym. Można je podłączać do węży, rur, zbiorników czy maszyn transportujących parę, proszki czy płyny takie jak śrut, granulat, woda chłodnicza, produkty spożywcze, farmaceutyczne, paliwa, barwniki, kleje, kosmetyki itd.
Uwaga! Pomimo podobnej budowy, złącza w tym systemie nie nadają się od przesyłu tynku, zapraw i betonu, które stanowią osobną klasę złączy i nie są kompatybilne z systemem „Kamlok”
Dostępne warianty produktu:
-
rozmiar¾"
-
PN [bar]5
-
waga [kg]0,068
-
rozmiar1"
-
PN [bar]5
-
waga [kg]0,098
-
rozmiar1 ½"
-
PN [bar]5
-
waga [kg]0,203
-
rozmiar2"
-
PN [bar]5
-
waga [kg]0,233
-
rozmiar3"
-
PN [bar]3
-
waga [kg]0,378
-
rozmiar4"
-
PN [bar]3
-
waga [kg]0,543
