Złącze CAMLOCK - Typ A - Część Męska - z Gwintem Wewnętrznym - z Mosiądzu

Norma: A-A 59326 25.09.98 (MIL-C 27487). Gwint: DIN EN ISO 228-1 R (lub BSPT) – gwint rurowy Whitwortha, walcowy.

Czytaj więcej >>

rozmiar PN [bar] waga [kg] nr artykułu
½" 16 0,061 5592 013000
¾" 16 0,091 5592 019000
1" 16 0,124 5592 025000
1 ¼" 16 0,199 5592 032000
1 ½" 16 0,279 5592 038000
2" 16 0,364 5592 050000
2 ½" 10 0,771 5592 063000
3" 8 0,644 5592 075000
4" 7 1,073 5592 100000

Właściwości użytych materiałów i zastosowanie.

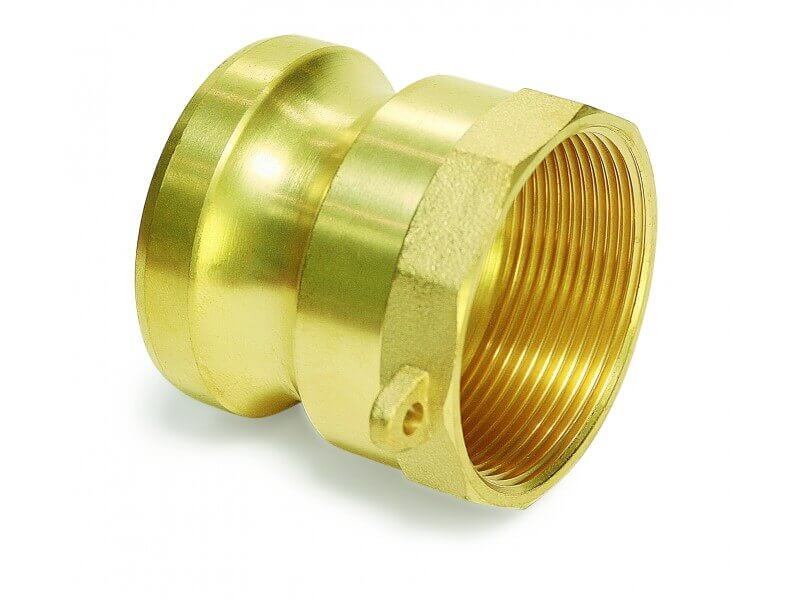

Złącze "Kamlok" męskie typ A z gwintem wewnętrznym (żeńskim) wykonane z mosiądzu, z czarną uszczelką z NBR.

Ogólne właściwości materiałów:

Mosiądz jest jednym z najczęściej stosowanych w przemyśle stopów metali. Składa się przede wszystkim z miedzi i do 40% cynku, Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Z uwagi na właściwości chemiczne mosiądzu, jest on narażony na niebezpieczne zjawisko odcynkowania, które polega na wypłukiwaniu ze struktury stopu atomów cynku. Dochodzi do tego zjawiska w środowisku zawierającym chlor, który rozpuszcza cynk i doprowadza do zgąbczenia materiału. Taki materiał traci wówczas wytrzymałość, co może skutkować w przypadku przewodów przesyłowych, uszkodzeniem mienia, zdrowia a nawet życia operatorów. Na odcynkowanie mosiądzu wpływ ma również praca przy wysokich temperaturach, oraz w kwaśnym środowisku (substancje o niskim pH). Należy również pamiętać, iż mosiądz ulega tzw. "korozji naprężeniowej”, na którą szczególnie są narażone elementy armatury już na etapie nieprawidłowego montażu przewodów. Aktualnie w mosiądzu stosowanym do wyrobu armatury do przesyłu, zwłaszcza wody, nie używa się szkodliwego dla zdrowia ołowiu, który zastępuje się arsenem.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Najczęściej stosowany do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, zwłaszcza związanych z utrzymaniem czystości. Mosiądz może być również wykorzystywany w instalacjach do przesyłu nieagresywnych mediów gazowych.

Większa odporność materiału na korozję oznacza dłuższą żywotność przewodu, a co za tym idzie oszczędność ekonomiczną w porównaniu do częstej wymiany złączy o niższej cenie, i niższych parametrach odpornościowych.

Zastosowanie

System „Kamlok”/”Camlock” to jeden z najbardziej znanych i rozpowszechnionych systemów złączy przemysłowych. Złącza te wykonane są wg amerykańskiej normy wojskowej A-A 59326. Rozwiązania w tym systemie dostarcza wielu producentów, co jednak nie znaczy, że mogą funkcjonować zamiennie. Jest to system złączy asymetrycznych, gdzie wtyki i gniazda (części męskie i żeńskie) są zapinane za pomocą dwóch zapięć, blokad krzywkowych. Ich zastosowanie, często jest uzależnione od rodzaju materiału z którego są wykonane, jednak nie poleca się ich do przesyłu gazów i sprężonego powietrza, ze względu na łatwość rozpięcia w trakcie pracy, co może skutkować niebezpiecznym otwarciem przewodu pod ciśnieniem. Złącza z tego systemu powszechnie są stosowane jako złącza przeładunkowe w przemyśle petrochemicznym, chemicznym, czy kosmetycznym. Można je podłączać do węży, rur, zbiorników czy maszyn transportujących parę, proszki czy płyny takie jak śrut, granulat, woda chłodnicza, produkty spożywcze, farmaceutyczne, paliwa, barwniki, kleje, kosmetyki itd.

Uwaga! Pomimo podobnej budowy, złącza w tym systemie nie nadają się od przesyłu tynku, zapraw i betonu, które stanowią osobną klasę złączy i nie są kompatybilne z systemem „Kamlok”


Dostępne warianty produktu:

Złącze CAMLOCK - Typ A - Część Męska - z Gwintem Wewnętrznym - z Mosiądzu
nr artykułu
5592 013000
  • rozmiar
    ½"
  • PN [bar]
    16
  • waga [kg]
    0,061
Złącze CAMLOCK - Typ A - Część Męska - z Gwintem Wewnętrznym - z Mosiądzu
nr artykułu
5592 019000
  • rozmiar
    ¾"
  • PN [bar]
    16
  • waga [kg]
    0,091
Złącze CAMLOCK - Typ A - Część Męska - z Gwintem Wewnętrznym - z Mosiądzu
nr artykułu
5592 025000
  • rozmiar
    1"
  • PN [bar]
    16
  • waga [kg]
    0,124
Złącze CAMLOCK - Typ A - Część Męska - z Gwintem Wewnętrznym - z Mosiądzu
nr artykułu
5592 032000
  • rozmiar
    1 ¼"
  • PN [bar]
    16
  • waga [kg]
    0,199
Złącze CAMLOCK - Typ A - Część Męska - z Gwintem Wewnętrznym - z Mosiądzu
nr artykułu
5592 038000
  • rozmiar
    1 ½"
  • PN [bar]
    16
  • waga [kg]
    0,279
Złącze CAMLOCK - Typ A - Część Męska - z Gwintem Wewnętrznym - z Mosiądzu
nr artykułu
5592 050000
  • rozmiar
    2"
  • PN [bar]
    16
  • waga [kg]
    0,364
Złącze CAMLOCK - Typ A - Część Męska - z Gwintem Wewnętrznym - z Mosiądzu
nr artykułu
5592 063000
  • rozmiar
    2 ½"
  • PN [bar]
    10
  • waga [kg]
    0,771
Złącze CAMLOCK - Typ A - Część Męska - z Gwintem Wewnętrznym - z Mosiądzu
nr artykułu
5592 075000
  • rozmiar
    3"
  • PN [bar]
    8
  • waga [kg]
    0,644
Złącze CAMLOCK - Typ A - Część Męska - z Gwintem Wewnętrznym - z Mosiądzu
nr artykułu
5592 100000
  • rozmiar
    4"
  • PN [bar]
    7
  • waga [kg]
    1,073
