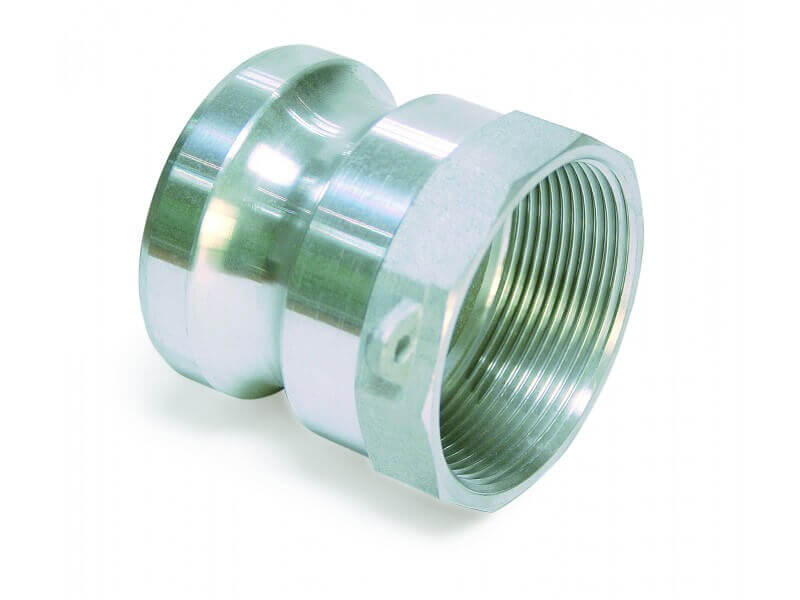

Złącze CAMLOCK - Typ A - Część Męska z Gwintem Wewnętrznym - z Aluminium
Norma: A-A 59326 25.09.98 (MIL-C 27487). Gwint: ISO 228-1 G (lub BSPP/G) – gwint rurowy Whitwortha, walcowy.
Czytaj więcej >>| rozmiar | PN [bar] | waga [kg] | nr artykułu |
| ½" | 16 | 0,026 | 5512 013000 |
| ¾" | 16 | 0,038 | 5512 019000 |
| 1" | 16 | 0,058 | 5512 025000 |
| 1 ¼" | 16 | 0,091 | 5512 032000 |
| 1 ½" | 16 | 0,116 | 5512 038000 |
| 2" | 16 | 0,140 | 5512 050000 |
| 2 ½" | 10 | 0,264 | 5512 063000 |
| 3" | 8 | 0,272 | 5512 075000 |
| 4" | 7 | 0,468 | 5512 100000 |
| 5" | 5 | 0,614 | 5512 125000 |
| 6" | 5 | 1,003 | 5512 150000 |
| 8" | 3 | 2,192 | 5512 200000 |
Właściwości użytych materiałów i zastosowanie.
Złącze "Kamlok" męskie z gwintem wewnętrznym (żeńskim) wykonane z aluminium w stanie T6 o wysokiej odporności na uderzenia (studzone po procesie formowania na gorąco i następnie sztucznie starzone).
Ogólne właściwości materiałów:
Stopy aluminium, poza glinem zawierają cynk, miedź, krzem, mangan i wiele innych metali. Charakteryzują się dużą wytrzymałością i twardością, oraz niską wagą. Dzięki odporności na korozję i małą gęstość, używa się tego materiału do wyrobu złączy niskociśnieniowych wszędzie tam, gdzie istotna jest niska waga produktu, czyli np. w systemach hydraulicznych, w przemyśle samochodowym, lotniczym, w automatyce i cybernetyce. Dzięki zastosowaniu techniki zwanej anodowaniem, zwiększa się odporność stopu na zużycie, czy przetarcie. Stopy te charakteryzują się również dobrą odpornością chemiczną na przesyłane media, dzięki czemu często polecane są w połączeniu z przewodami z tworzyw sztucznych.
Większa odporność materiału na korozję oznacza dłuższą żywotność przewodu, a co za tym idzie oszczędność ekonomiczną w porównaniu do częstej wymiany złączy o niższej cenie, i niższych parametrach odpornościowych.
Zastosowanie
System „Kamlok”/”Camlock” to jeden z najbardziej znanych i rozpowszechnionych systemów złączy przemysłowych. Złącza te wykonane są wg amerykańskiej normy wojskowej A-A 59326. Rozwiązania w tym systemie dostarcza wielu producentów, co jednak nie znaczy, że mogą funkcjonować zamiennie. Jest to system złączy asymetrycznych, gdzie wtyki i gniazda (części męskie i żeńskie) są zapinane za pomocą dwóch zapięć, blokad krzywkowych. Ich zastosowanie, często jest uzależnione od rodzaju materiału z którego są wykonane, jednak nie poleca się ich do przesyłu gazów i sprężonego powietrza, ze względu na łatwość rozpięcia w trakcie pracy, co może skutkować niebezpiecznym otwarciem przewodu pod ciśnieniem. Złącza z tego systemu powszechnie są stosowane jako złącza przeładunkowe w przemyśle petrochemicznym, chemicznym, czy kosmetycznym. Można je podłączać do węży, rur, zbiorników czy maszyn transportujących parę, proszki czy płyny takie jak śrut, granulat, woda chłodnicza, produkty spożywcze, farmaceutyczne, paliwa, barwniki, kleje, kosmetyki itd.
Uwaga! Pomimo podobnej budowy, złącza w tym systemie nie nadają się od przesyłu tynku, zapraw i betonu, które stanowią osobną klasę złączy i nie są kompatybilne z systemem „Kamlok”
Dostępne warianty produktu:
-
rozmiar½"
-
PN [bar]16
-
waga [kg]0,026
-
rozmiar¾"
-
PN [bar]16
-
waga [kg]0,038
-
rozmiar1"
-
PN [bar]16
-
waga [kg]0,058
-
rozmiar1 ¼"
-
PN [bar]16
-
waga [kg]0,091
-
rozmiar1 ½"
-
PN [bar]16
-
waga [kg]0,116
-
rozmiar2"
-
PN [bar]16
-
waga [kg]0,140
-
rozmiar2 ½"
-
PN [bar]10
-
waga [kg]0,264
-
rozmiar3"
-
PN [bar]8
-
waga [kg]0,272
-
rozmiar4"
-
PN [bar]7
-
waga [kg]0,468
-
rozmiar5"
-
PN [bar]5
-
waga [kg]0,614
-
rozmiar6"
-
PN [bar]5
-
waga [kg]1,003
-
rozmiar8"
-
PN [bar]3
-
waga [kg]2,192
