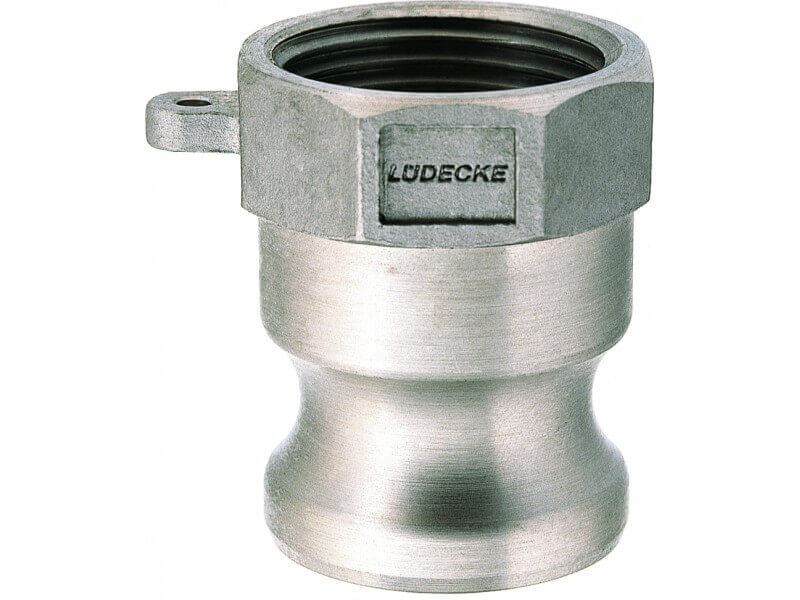

Złącze CAMLOCK 60 Bar - Część Męska z Gwintem Wewnętrznym - ze Stali Kwasoodpornej - Typ A-SS - LUDECKE
Części męskie (Wtyki) do złączy CAMLOCK SnowMaster z gwintem wewnętrznym, wykonane ze stali szlachetnej, o konstrukcji opartej na amerykańskiej normie wojskową MIL-C-27487, o wzmocnionej budowie, zgodne z normą DIN EN 14420-7. Posiadają atest jakości TUV SUD. Złącze zaprojektowane do trudnych warunków pracy przy naśnieżaniu, z powodzeniem sprawdzi się również w wiertnictwie, górnictwie czy przesyle wymagających ciśnieniowo mediów płynnych, również w budownictwie ciężkim. Złącza nie nadają się do transportu betonu, które stanowią oddzielny typ.
Czytaj więcej >>- Ciśnienie robocze [bar]: 60*.
- Temperatura pracy [°C]: od -40 do +95.
- Materiał: stal szlachetna 1.4401.
- Medium: płynne.
- Uszczelnienie gwintu: Teflon (PTFE).
- Gwint: ISO 228.
| typ | gwint | DN | przelot |
rozmiar |
L [mm] |
waga [g] |
nr artykułu |
| 100 = 1" | G 1" | 25 | 24 | 36,7 | 52 | 222 | 100-A-SS |
| 150 = 1.1/2" | G 1.1/2" | 40 | 38 | 53,4 | 62 | 493 | 150-A-SS |
| 200 = 2" | G 2" | 50 | 51 | 63 | 71 | 644 | 200-A-SS |
| 250 = 2.1/2" | G 2.1/2" | 65 | 58 | 75,8 | 75 | 945 | 250-A-SS |
- * - dla typu-rozmiaru 250 max. ciśnienie robocze 40 bar.
- L - całkowita długość.
Właściwości użytych materiałów i zastosowanie.
Złącze Kamlok męskie z gwintem wewnętrznym, wykonane ze stali szlachetnej (AISI 316), z uszczelnieniem gwintu z PTFE.
Ogólne właściwości materiałów:
Stal nierdzewna (stal szlachetna) to grupa stopów żelaza o specjalnych właściwościach fizykochemicznych, w tym przede wszystkim stopy odporne na korozję ze strony takich czynników jak powietrze atmosferyczne, rozcieńczone kwasy czy roztwory alkaliczne. Stal nierdzewna zawiera żelazo, chrom, mangan, krzem i węgiel, a w wielu przypadkach znaczne ilości niklu i molibdenu. Właściwość nierdzewności uzyskuje się przez stosowanie odpowiednich dodatków stopowych, ilość i rodzaj tych dodatków jest określona przepisami i normami. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN. Pierwiastki te reagują z tlenem z wody i powietrza, tworząc bardzo cienką, stabilną powłokę składającą się z takich produktów korozji jak tlenki metali i wodorotlenki. W tworzeniu tej powłoki produktów korozji dominującą rolę odgrywa chrom, reagując z tlenem. Wyższa zawartość chromu w stali daje lepszą odporność na korozję. Odbywa się to skokowo, gdyż odporność na korozję całości stopu zaczyna się od wartości co najmniej 13 % tego metalu. Odporność ta ulega dalszemu podwyższeniu po dodaniu molibdenu. Dodatek niklu ma na celu uzyskanie struktury austenitycznej stali, co ułatwia jej obróbkę plastyczną na zimno i spawanie. Nikiel podwyższa odporność stopu na korozję w warunkach kontaktu z kwasami solnym i siarkowym czy wodą morską.
Stal nierdzewna 1.4401 (AISI 316) to austenityczna stal chromowo-niklowo-molibdenowa. Ze względu na dodatek molibdenu odporność na korozję w jej przypadku jest znacznie lepsza, w porównaniu z wieloma innymi stalami austenitycznymi. Posiada dobrą wytrzymałość na działanie kwasy nie ulegające utlenianiu oraz środki zawierające jony chloru. Szeroko wykorzystywana w przemyśle chemicznym, spożywczym, naftowym i petrochemicznym, czy przy budowie maszyn, elementach dekoracyjnych i wyposażeniu kuchni. W skład stopu poza żelazo wchodzą od 16,5 do 18,5% chromu, od 10 do 13% niklu, od 2 do 2,5% Molibdenu, do 2% manganu, do 1% krzemu i śladowe ilości siarki, fosforu, azotu czy węgla.
Uszczelki wykonane z PTFE czyli Teflonu (Politetrafluoroetylen – Policzterofluoroetylen), który odporny jest na prawie wszystkie media, niezależnie od tego czy dotyczy to rozpuszczalników, zasad, kwasów, innych płynów lub gazów. PTFE posiada znakomite właściwości ślizgowe i może być używany w szerokim zakresie temperatur od -20°C do 260°C, krótkotrwale do 300°C.
Normy
Produkt jest certyfikowany przez TÜV SÜD. Te znaki certyfikacyjne są powszechnie uznawanymi i szanowanymi symbolami zaufania. Dają gwarancję spełniania międzynarodowych standardów jakości i bezpieczeństwa. Firma ta, jest niezależnym podmiotem, badającym, testującym i oceniającym produkty na całym świecie, pod kątem spełniania norm i parametrów od wymagających tego produktów, takich jak złącza do betonu. Ośmiokątne logo umieszczane jest na każdym certyfikowanym produkcie stanowi podstawę spełnienia najwyższej jakości wykonania.
Zastosowanie
System „Kamlok”/”Camlock” to jeden z najbardziej znanych i rozpowszechnionych systemów złączy przemysłowych. Europejska norma EN 14420-7 została zatwierdzona przez CEN we wrześniu 2004 r. Stosuje się ją do szybkozłączy KAMLOK/CAMLOCK wyprodukowanych zgodnie z amerykańską normą wojskową MIL-C-27487, ale nie dotyczy ona strony przyłącza węża (króćca / tulei), tylko roboczej części złączki (czyli gniazda w części żeńskiej lub wtyku w części męskiej). Złącza zgodne z EN 14420-7 są wymienne z połączeniami wyprodukowanymi zgodnie z oryginalnym standardem MIL-C-27487, ale różnią się pod względem konstrukcji końcówki do węża (gładki króciec, bez karbów, w złączu typ C i typ E), gwintu i numeru części.
Złącza SnowMaster zaprojektowano specjalnie do użytku w wymagających warunkach pracy z armatkami i urządzeniami służącymi do naśnieżania, gdzie złącze poddane jest podwyższonemu ciśnieniu. Dzięki zastosowaniu wytrzymałej i odpornej na wiele czynników stali szlachetnej, złącza te sprawdzają się również w przemyśle ciężkim, w wiertnictwie, polecane do przesyłu ciekłych agresywnych mediów płynnych pod ciśnieniem. Wykonanie w najwyższym standardzie jakości, zapewniające trwałość, długą żywotność i bezpieczeństwo operatorom pracującym często z niebezpiecznymi dla zdrowia substancjami. Złącza z gwintem wewnętrznym służą adaptacji instalacji i przewodów wyposażonych w końcówki z gwintem zewnętrznym do systemu Kamlok.
Złącze posiada atest TÜV SÜD, który dotyczy poświadczenia odporności na podwyższone ciśnienie robocze dla cieczy do 60 bar, przy maksymalnym ciśnieniu testowanym 150 bar (ciśnienie rozrywające)
Uwaga! Pomimo podobnej budowy, złącza w tym systemie nie nadają się od przesyłu tynku, zapraw i betonu, które stanowią osobną klasę złączy i nie są kompatybilne z systemem „Kamlok”
Dostępne warianty produktu:
-
typ100 = 1"
-
gwintG 1"
-
DN25
-
przelot24
-
rozmiar36,7
-
L [mm]52
-
waga [g]222
-
typ150 = 1.1/2"
-
gwintG 1.1/2"
-
DN40
-
przelot38
-
rozmiar53,4
-
L [mm]62
-
waga [g]493
-
typ200 = 2"
-
gwintG 2"
-
DN50
-
przelot51
-
rozmiar63
-
L [mm]71
-
waga [g]644
-
typ250 = 2.1/2"
-
gwintG 2.1/2"
-
DN65
-
przelot58
-
rozmiar75,8
-
L [mm]75
-
waga [g]945
