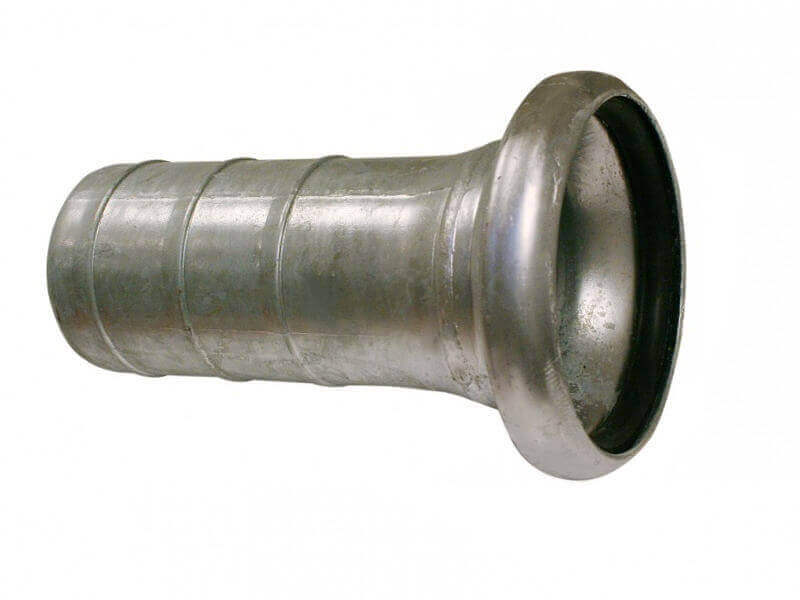

Złącze BAUER - Typ S78+S4 - Komplet z Uszczelką - z Króćcem do Węża - Część Żeńska - ze Stali Cynkowanej Ogniowo
Złącze BAUER typ S 78 część żeńska z uszczelką S4 SBR, z króćcem na wąż, z kielichem i uszczelką z SBR wykonana ze stali cynkowanej ogniowo.
Czytaj więcej >>| rozmiar złącza HK [mm] | Ø wewn. węża [mm] | ciśnienie rob. [bar] | waga [kg] | nr artykułu |
| 50 / 50 | 51 | 20 | 0,436 | 5711 050050 |
| 89 / 75 | 76 | 20 | 0,997 | 5711 075075 |
| 108 / 100 | 102 | 12 | 1,600 | 5711 100100 |
| 133 / 125 | 127 | 12 | 2,266 | 5711 125125 |
| 159 / 150 | 152 | 12 | 3,349 | 5711 150150 |
Właściwości użytych materiałów i zastosowanie.
Złącze "Bauer" żeńskie typ S78 z króćcem do węży wykonane ze stali cynkowanej ogniowo, z czarną uszczelką z SBR.
Ogólne właściwości materiałów:
Stal ocynkowana ogniowo to rodzaj wyrobu, który posiada powłokę chroniącą przed powodującymi korozję czynnikami utleniającymi, takimi jak kontakt z wodą, warunki atmosferyczne, czy wystawienie na działanie tlenu. W materiale tym warstwa cynku galwanicznego jest grubsza dzięki metodzie cynkowania ogniowego, przez co uzyskane zabezpieczenie antykorozyjne w formie warstwy ochronnej cynku jest bardziej odporne na uszkodzenia mechaniczne i warunki atmosferyczne niż w przypadku wyrobów ocynkowanych inną metodą.
Większa odporność materiału na korozję oznacza dłuższą żywotność przewodu, a co za tym idzie oszczędność ekonomiczną w porównaniu do częstej wymiany złączy o niższej cenie i niższych parametrach odpornościowych.
SBR, czyli kauczuk butadienowo-styrenowy to guma o właściwościach elastycznych podobnych do kauczuku naturalnego. Charakteryzuje się zwiększoną odpornością na działanie czynników atmosferycznych m.in ozonu, wody i wysokie temperatury. Do podstawowych odporności tego materiału na chemikalia wliczają się alkohole (metanol, etanol etc.) oraz (w ograniczonym do niższych stężeń zakresie) kwasy (np. kwas siarkowy, solny etc.) i zasady nieorganiczne. Kauczul jest nieodporny na działanie smarów i olejów mineralnych, benzynę i węglowodory alifatyczne aromatyczne i chlorowane.
Zastosowanie
System „Bauer” został oparty na wynalezionym i opatentowanym w 1947 roku złączu dźwigniowo-rurowym. Złącze to jest dwuczęściowe i składa się z elementu wtykowego (męskiego) i gniazda (żeńskiego). Część męska składa się z dźwigni, kuli i w zależności od potrzeb może mieć np. króciec do węża. Część żeńska składa się z kielicha, uszczelki i np. króćca do węża. Złącze zamyka się poprzez włożenie kuli do kielicha i zamknięcie ich za pomocą dźwigni. Złącze jest wtedy w 100% szczelne. Nie potrzebne są do tego żadne narzędzia, co powoduje, że można je łączyć w ciemności. Części złącza można ze sobą połączyć pod kątem 30° w każdym kierunku, co pozwala na użytkowanie ich w trudnych warunkach. Złącza te można używać do tłoczenia jaki i ssania. Ciśnienie robocze w obu przypadkach wynosi 20 bar, niezależnie od przesyłanego medium. Przy zastosowaniu odpowiednich uszczelek, maksymalna temperatura pracy złączy wynosi 110°C. W przypadku, w którym chodzi o szczególne bezpieczeństwo użytkowania złącza, gdy instalacja jest pod ciśnieniem, mogą być dostarczone z dodatkowym bolcem zabezpieczającym, który uniemożliwia niekontrolowane rozpięcie się złączy. Złącza „Bauer” używane są w następujących gałęziach gospodarki: w budownictwie, przy budowie tuneli, przy budowie dróg, do transportu wody, ścieków, sprężonego powietrza, gnojówki, szlamu, wody zakładowej itp. Złącza te mogą być stosowane do transportu: wody, wody zakładowej, gazów i gazów spalinowych, sprężonego powietrza, fekaliów, szlamów, zapraw, betonitu, ropy naftowej i produktów ropopochodnych, oraz do pneumatycznego przesyłu materiałów w formie proszku lub granulatu. W zależności od materiału wykonania i jego odporności mogą być używane również w przemyśle chemicznym, farmaceutycznym i spożywczym.
Dostępne warianty produktu:
-
rozmiar złącza HK [mm]50 / 50
-
Ø wewn. węża [mm]51
-
ciśnienie rob. [bar]20
-
waga [kg]0,436
-
rozmiar złącza HK [mm]89 / 75
-
Ø wewn. węża [mm]76
-
ciśnienie rob. [bar]20
-
waga [kg]0,997
-
rozmiar złącza HK [mm]108 / 100
-
Ø wewn. węża [mm]102
-
ciśnienie rob. [bar]12
-
waga [kg]1,600
-
rozmiar złącza HK [mm]133 / 125
-
Ø wewn. węża [mm]127
-
ciśnienie rob. [bar]12
-
waga [kg]2,266
-
rozmiar złącza HK [mm]159 / 150
-
Ø wewn. węża [mm]152
-
ciśnienie rob. [bar]12
-
waga [kg]3,349
