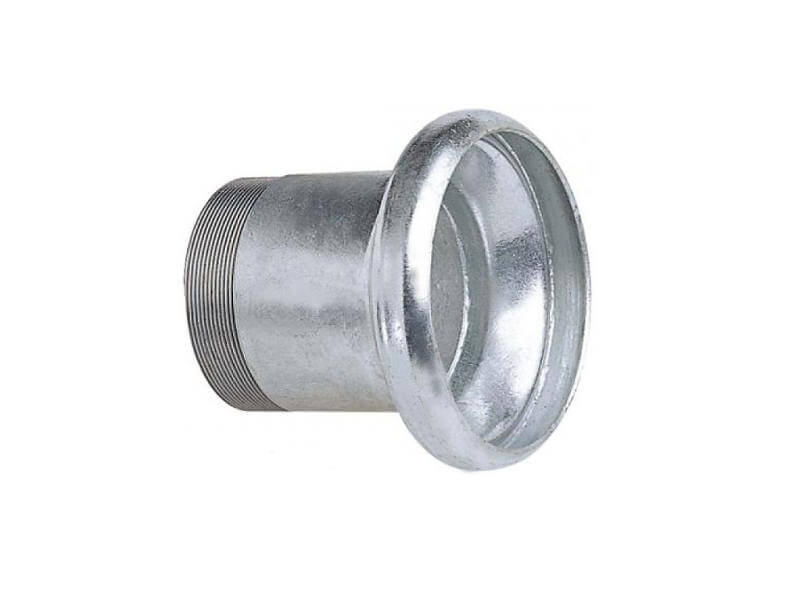

Złącze BAUER - S75 - Część Żeńska - z Gwintem Zewnętrznym

uzupełnić


  • Złącze S75 nie posiada uszczelki. Uszczelka dostępna oddzielnie pod nazwą S4.

rozmiar

złącza

HK [mm]

rozmiar

złącza

a

[mm]

gwint

waga

[kg]

nr artykułu

gwint ISO 228

nr artykułu

gwint NPT

nr artykułu

gwint BSP

50 2" 75 1 1/2" 0,30 100 6945 - 100 7581
50 2" 93 2" 0,40 101 0501 101 0511 100 7634
76 3" 112 2 1/2" 0,75 103 0501 109 0511 -
76 3" 140 3" 1,10 - 109 0521 -
89 3 1/2" 135 3" 1,20 104 0501 104 0511 100 7633
108 4 1/4" 148 3" 1,50 - - 100 7153
108 4 1/4" 148 4" 1,75 105 0501 105 0511 -
133 5 1/4" 180 5" 2,95 110 0501 - -
159 6 1/4" 190 5" 3,80 107 0513 - -
159 6 1/4" 195 6" 4,10 107 0501 107 0511 -
194 7 5/8" 255 8" 5,20 - 108 0511 -

S banerB


Dostępne warianty produktu:

Złącze BAUER - S75 - Część Żeńska - z Gwintem Zewnętrznym
nr artykułu gwint BSP
100 7581
  • rozmiar złącza HK [mm]
    50
  • rozmiar złącza
    2"
  • A [mm]
    75
  • gwint
    1 1/2"
  • waga [kg]
    0,30
  • nr artykułu gwint ISO 228
    100 6945
  • nr artykułu gwint NPT
    -
Złącze BAUER - S75 - Część Żeńska - z Gwintem Zewnętrznym
nr artykułu gwint BSP
100 7634
  • rozmiar złącza HK [mm]
    50
  • rozmiar złącza
    2"
  • A [mm]
    93
  • gwint
    2"
  • waga [kg]
    0,40
  • nr artykułu gwint ISO 228
    101 0501
  • nr artykułu gwint NPT
    101 0511
Złącze BAUER - S75 - Część Żeńska - z Gwintem Zewnętrznym
nr artykułu gwint BSP
-
  • rozmiar złącza HK [mm]
    76
  • rozmiar złącza
    3"
  • A [mm]
    112
  • gwint
    2 1/2"
  • waga [kg]
    0,75
  • nr artykułu gwint ISO 228
    103 0501
  • nr artykułu gwint NPT
    109 0511
Złącze BAUER - S75 - Część Żeńska - z Gwintem Zewnętrznym
nr artykułu gwint BSP
-
  • rozmiar złącza HK [mm]
    76
  • rozmiar złącza
    3"
  • A [mm]
    140
  • gwint
    3"
  • waga [kg]
    1,10
  • nr artykułu gwint ISO 228
    -
  • nr artykułu gwint NPT
    109 0521
Złącze BAUER - S75 - Część Żeńska - z Gwintem Zewnętrznym
nr artykułu gwint BSP
100 7633
  • rozmiar złącza HK [mm]
    89
  • rozmiar złącza
    3 1/2"
  • A [mm]
    135
  • gwint
    3"
  • waga [kg]
    1,20
  • nr artykułu gwint ISO 228
    104 0501
  • nr artykułu gwint NPT
    104 0511
Złącze BAUER - S75 - Część Żeńska - z Gwintem Zewnętrznym
nr artykułu gwint BSP
100 7153
  • rozmiar złącza HK [mm]
    108
  • rozmiar złącza
    4 1/4"
  • A [mm]
    148
  • gwint
    3"
  • waga [kg]
    1,50
  • nr artykułu gwint ISO 228
    -
  • nr artykułu gwint NPT
    -
Złącze BAUER - S75 - Część Żeńska - z Gwintem Zewnętrznym
nr artykułu gwint BSP
-
  • rozmiar złącza HK [mm]
    108
  • rozmiar złącza
    4 1/4"
  • A [mm]
    148
  • gwint
    4"
  • waga [kg]
    1,75
  • nr artykułu gwint ISO 228
    105 0501
  • nr artykułu gwint NPT
    105 0511
Złącze BAUER - S75 - Część Żeńska - z Gwintem Zewnętrznym
nr artykułu gwint BSP
-
  • rozmiar złącza HK [mm]
    133
  • rozmiar złącza
    5 1/4"
  • A [mm]
    180
  • gwint
    5"
  • waga [kg]
    2,95
  • nr artykułu gwint ISO 228
    110 0501
  • nr artykułu gwint NPT
    -
Złącze BAUER - S75 - Część Żeńska - z Gwintem Zewnętrznym
nr artykułu gwint BSP
-
  • rozmiar złącza HK [mm]
    159
  • rozmiar złącza
    6 1/4"
  • A [mm]
    190
  • gwint
    5"
  • waga [kg]
    3,80
  • nr artykułu gwint ISO 228
    107 0513
  • nr artykułu gwint NPT
    -
Złącze BAUER - S75 - Część Żeńska - z Gwintem Zewnętrznym
nr artykułu gwint BSP
-
  • rozmiar złącza HK [mm]
    159
  • rozmiar złącza
    6 1/4"
  • A [mm]
    195
  • gwint
    6"
  • waga [kg]
    4,10
  • nr artykułu gwint ISO 228
    107 0501
  • nr artykułu gwint NPT
    107 0511
Złącze BAUER - S75 - Część Żeńska - z Gwintem Zewnętrznym
nr artykułu gwint BSP
-
  • rozmiar złącza HK [mm]
    194
  • rozmiar złącza
    7 5/8"
  • A [mm]
    255
  • gwint
    8"
  • waga [kg]
    5,20
  • nr artykułu gwint ISO 228
    -
  • nr artykułu gwint NPT
    108 0511
