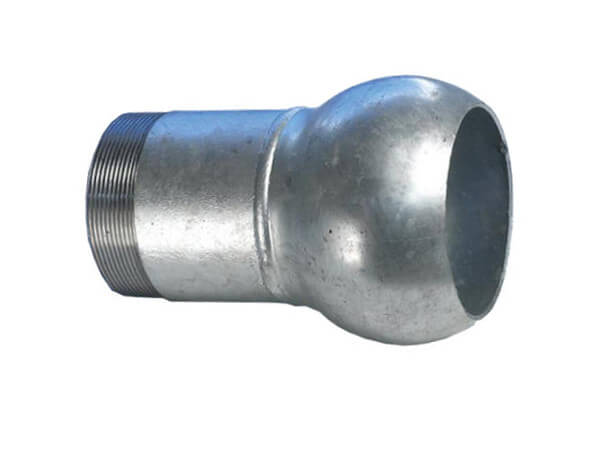

Złącze BAUER - S74 - Część Męska - z Gwintem Zewnętrznym
uzupełnić
|

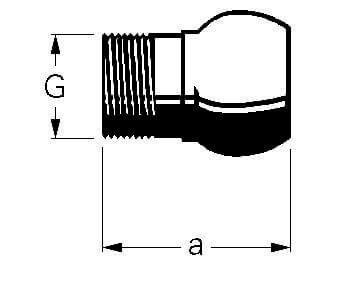

rozmiar złącza HK [mm] |
rozmiar złącza |
a [mm] |
gwint |
waga [kg] |
nr artykułu gwint ISO 228 |
nr artykułu gwint NPT |
nr artykułu gwint BSP |
| 50 | 2" | 112 | 1 1/2" | 0,35 | 100 0186 | 100 0191 | 100 7590 |
| 50 | 2" | 112 | 2" | 0,40 | 101 0801 | 101 0811 | 100 7632 |
| 76 | 3" | 149 | 2 1/2" | 0,70 | 103 0801 | 103 0811 | - |
| 76 | 3" | 170 | 3" | 1,00 | 100 8979 | 109 0820 | - |
| 89 | 3 1/2" | 170 | 2 1/2" | 1,00 | 104 3601 | - | 100 7631 |
| 89 | 3 1/2" | 177 | 3" | 1,00 | 104 0801 | 104 0811 | - |
| 108 | 3 1/2" | 180 | 3" | 1,30 | 105 3600 | - | 100 7218 |
| 108 | 4 1/4" | 195 | 4" | 1,75 | 105 0801 | 105 0811 | - |
| 108 | 4 1/4" | 175 | 4" | 1,80 | 110 3601 | - | - |
| 133 | 5 1/4" | 215 | 5" | 2,60 | 110 0801 | - | - |
| 133 | 5 1/4" | 212 | 5" | 3,00 | 106 0801 | - | - |
| 159 | 6 1/4" | 260 | 6" | 4,10 | 107 0801 | 107 0811 | - |
| 194 | 7 5/8" | 310 | 8" | 5,00 | - | 108 0810 | - |
Dostępne warianty produktu:
100 7590
-
rozmiar złącza HK [mm]50
-
rozmiar złącza2"
-
A [mm]112
-
gwint1 1/2"
-
waga [kg]0,35
-
nr artykułu gwint ISO 228100 0186
-
nr artykułu gwint NPT100 0191
100 7632
-
rozmiar złącza HK [mm]50
-
rozmiar złącza2"
-
A [mm]112
-
gwint2"
-
waga [kg]0,40
-
nr artykułu gwint ISO 228101 0801
-
nr artykułu gwint NPT101 0811
-
-
rozmiar złącza HK [mm]76
-
rozmiar złącza3"
-
A [mm]149
-
gwint2 1/2"
-
waga [kg]0,70
-
nr artykułu gwint ISO 228103 0801
-
nr artykułu gwint NPT103 0811
-
-
rozmiar złącza HK [mm]76
-
rozmiar złącza3"
-
A [mm]170
-
gwint3"
-
waga [kg]1,00
-
nr artykułu gwint ISO 228100 8979
-
nr artykułu gwint NPT109 0820
100 7631
-
rozmiar złącza HK [mm]89
-
rozmiar złącza3 1/2"
-
A [mm]170
-
gwint2 1/2"
-
waga [kg]1,00
-
nr artykułu gwint ISO 228104 3601
-
nr artykułu gwint NPT-
-
-
rozmiar złącza HK [mm]89
-
rozmiar złącza3 1/2"
-
A [mm]177
-
gwint3"
-
waga [kg]1,00
-
nr artykułu gwint ISO 228104 0801
-
nr artykułu gwint NPT104 0811
100 7218
-
rozmiar złącza HK [mm]108
-
rozmiar złącza3 1/2"
-
A [mm]180
-
gwint3"
-
waga [kg]1,30
-
nr artykułu gwint ISO 228105 3600
-
nr artykułu gwint NPT-
-
-
rozmiar złącza HK [mm]108
-
rozmiar złącza4 1/4"
-
A [mm]195
-
gwint4"
-
waga [kg]1,75
-
nr artykułu gwint ISO 228105 0801
-
nr artykułu gwint NPT105 0811
-
-
rozmiar złącza HK [mm]108
-
rozmiar złącza4 1/4"
-
A [mm]175
-
gwint4"
-
waga [kg]1,80
-
nr artykułu gwint ISO 228110 3601
-
nr artykułu gwint NPT-
-
-
rozmiar złącza HK [mm]133
-
rozmiar złącza5 1/4"
-
A [mm]215
-
gwint5"
-
waga [kg]2,60
-
nr artykułu gwint ISO 228110 0801
-
nr artykułu gwint NPT-
-
-
rozmiar złącza HK [mm]133
-
rozmiar złącza5 1/4"
-
A [mm]212
-
gwint5"
-
waga [kg]3,00
-
nr artykułu gwint ISO 228106 0801
-
nr artykułu gwint NPT-
-
-
rozmiar złącza HK [mm]159
-
rozmiar złącza6 1/4"
-
A [mm]260
-
gwint6"
-
waga [kg]4,10
-
nr artykułu gwint ISO 228107 0801
-
nr artykułu gwint NPT107 0811
-
-
rozmiar złącza HK [mm]194
-
rozmiar złącza7 5/8"
-
A [mm]310
-
gwint8"
-
waga [kg]5,00
-
nr artykułu gwint ISO 228-
-
nr artykułu gwint NPT108 0810
