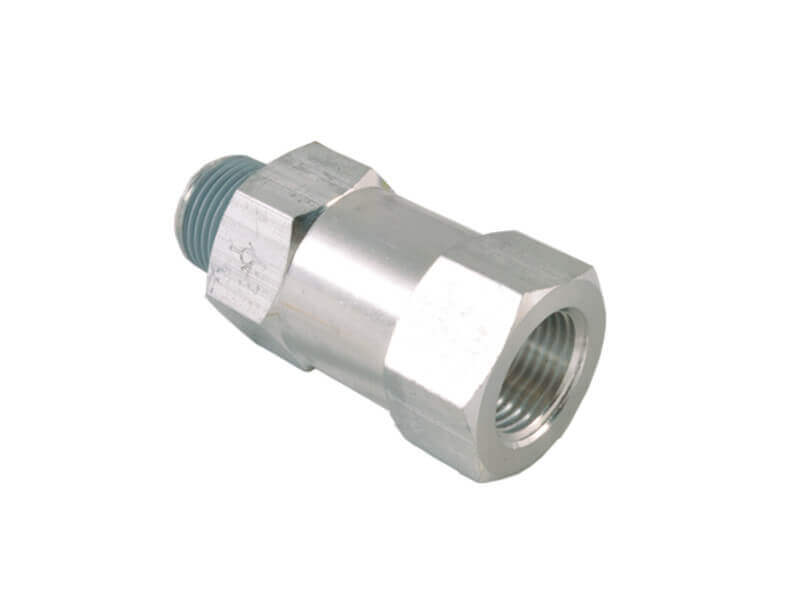

Zawór Zwrotny Złączy Wtykowych - z Gwintem Zewnętrznym / Wewnętrznym - RQS - Typ HCRQS
uzupełnić
| Przeznaczenie: | Powietrze |  |
| Ciśnienie robocze: | 10 bar | |
| Podciśnienie: | 750 mmHg (10 Torr) | |
| Temperatura Pracy: | od -0°C do +60°C | |
| Zalecane Przewody: | z Poliuretanu, z Poliamidu |
|
gwint 1 |
gwint 2 |
L1 [mm] |
L2
[mm] |
L |
rozmiar klucza |
nr artykułu |
| R1/8 | Rc1/8 | 7,5 | 8,5 | 28 | 14 | HCRQS 01-01 |
| R1/4 | Rc1/4 | 9,5 | 11 | 34 | 17 | HCRQS 02-02 |
| R3/8 | Rc3/8 | 10,5 | 12 | 54 | 21 | HCRQS 03-03 |
| R1/2 | Rc1/2 | 13,5 | 14 | 61 | 24 | HCRQS 04-04 |
Dostępne warianty produktu:
HCRQS 01-01
-
gwint 1R1/8
-
gwint 2Rc1/8
-
L1 [mm]7,5
-
L2 [mm]8,5
-
L28
-
rozmiar klucza14
HCRQS 02-02
-
gwint 1R1/4
-
gwint 2Rc1/4
-
L1 [mm]9,5
-
L2 [mm]11
-
L34
-
rozmiar klucza17
HCRQS 03-03
-
gwint 1R3/8
-
gwint 2Rc3/8
-
L1 [mm]10,5
-
L2 [mm]12
-
L54
-
rozmiar klucza21
HCRQS 04-04
-
gwint 1R1/2
-
gwint 2Rc1/2
-
L1 [mm]13,5
-
L2 [mm]14
-
L61
-
rozmiar klucza24
