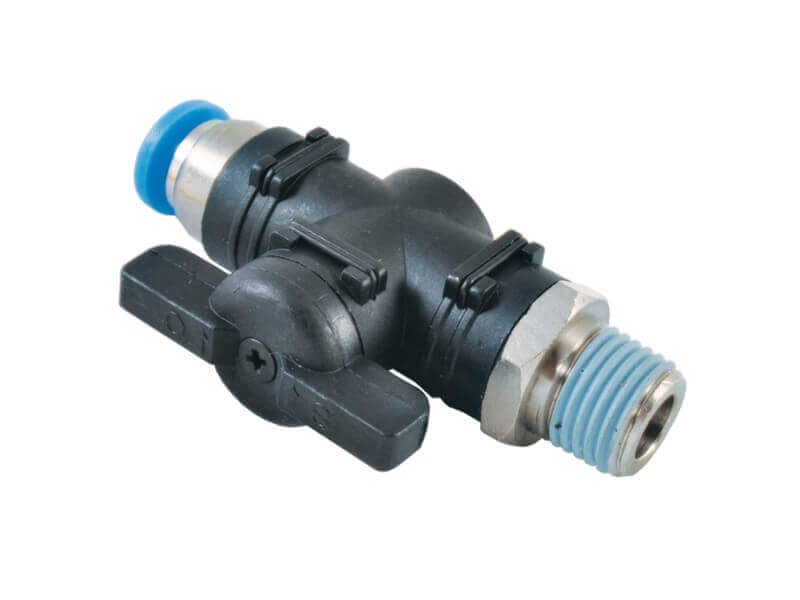

Zawór Wtykowy - Zawór Kulowy Prosty z Gwintem Zewnętrznym - RQS - Typ RQBC
uzupełnić
| Przeznaczenie: | Powietrze |  |
| Ciśnienie robocze: | 10 bar | |
| Podciśnienie: | 750 mmHg (10 Torr) | |
| Temperatura Pracy: | od -0°C do +60°C | |
| Zalecane Przewody: | z Poliuretanu, z Poliamidu |
|
D [mm] |
gwint |
Ø P
[mm] |
L | L1
[mm] |
H
[mm] |
rozmiar klucza |
nr artykułu |
| 6 | R1/8 | 17 | 58 | 7,5 | 23 | 17 | RQBC 186 |
| 6 | R1/4 | 17 | 60 | 9,5 | 23 | 17 | RQBC 146 |
| 6 | R3/8 | 17 | 61 | 10,5 | 23 | 17 | RQBC 386 |
| 8 | R1/8 | 17 | 59 | 7,5 | 23 | 17 | RQBC 188 |
| 8 | R1/4 | 17 | 61 | 9,5 | 23 | 17 | RQBC 148 |
| 8 | R3/8 | 17 | 62 | 10,5 | 23 | 17 | RQBC 388 |
| 10 | R1/4 | 24 | 82 | 9,5 | 28 | 24 | RQBC 1410 |
| 10 | R3/8 | 24 | 83 | 10,5 | 28 | 24 | RQBC 3810 |
| 10 | R1/2 | 24 | 86 | 13,5 | 28 | 24 | RQBC 1210 |
| 12 | R1/4 | 24 | 83 | 9,5 | 28 | 24 | RQBC 1412 |
| 12 | R3/8 | 24 | 84 | 10,5 | 28 | 24 | RQBC 3812 |
| 12 | R1/2 | 24 | 87 | 13,5 | 28 | 24 | RQBC 1212 |
Dostępne warianty produktu:
RQBC 186
-
D [mm]6
-
gwintR1/8
-
Ø P [mm]17
-
L58
-
L1 [mm]7,5
-
H [mm]23
-
rozmiar klucza17
RQBC 146
-
D [mm]6
-
gwintR1/4
-
Ø P [mm]17
-
L60
-
L1 [mm]9,5
-
H [mm]23
-
rozmiar klucza17
RQBC 386
-
D [mm]6
-
gwintR3/8
-
Ø P [mm]17
-
L61
-
L1 [mm]10,5
-
H [mm]23
-
rozmiar klucza17
RQBC 188
-
D [mm]8
-
gwintR1/8
-
Ø P [mm]17
-
L59
-
L1 [mm]7,5
-
H [mm]23
-
rozmiar klucza17
RQBC 148
-
D [mm]8
-
gwintR1/4
-
Ø P [mm]17
-
L61
-
L1 [mm]9,5
-
H [mm]23
-
rozmiar klucza17
RQBC 388
-
D [mm]8
-
gwintR3/8
-
Ø P [mm]17
-
L62
-
L1 [mm]10,5
-
H [mm]23
-
rozmiar klucza17
RQBC 1410
-
D [mm]10
-
gwintR1/4
-
Ø P [mm]24
-
L82
-
L1 [mm]9,5
-
H [mm]28
-
rozmiar klucza24
RQBC 3810
-
D [mm]10
-
gwintR3/8
-
Ø P [mm]24
-
L83
-
L1 [mm]10,5
-
H [mm]28
-
rozmiar klucza24
RQBC 1210
-
D [mm]10
-
gwintR1/2
-
Ø P [mm]24
-
L86
-
L1 [mm]13,5
-
H [mm]28
-
rozmiar klucza24
RQBC 1412
-
D [mm]12
-
gwintR1/4
-
Ø P [mm]24
-
L83
-
L1 [mm]9,5
-
H [mm]28
-
rozmiar klucza24
RQBC 3812
-
D [mm]12
-
gwintR3/8
-
Ø P [mm]24
-
L84
-
L1 [mm]10,5
-
H [mm]28
-
rozmiar klucza24
RQBC 1212
-
D [mm]12
-
gwintR1/2
-
Ø P [mm]24
-
L87
-
L1 [mm]13,5
-
H [mm]28
-
rozmiar klucza24
