Przeznaczenie: | Powietrze | |
Ciśnienie robocze: | 10 bar | |
Podciśnienie: | 750 mmHg (10 Torr) | |
Temperatura Pracy: | od -0°C do +60°C | |
Zalecane Przewody: | z Poliuretanu, z Poliamidu |

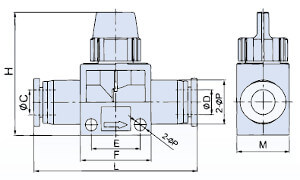

C [mm] |
D [mm] |
P [mm] | Ø d
[mm] |
E
[mm] |
F
[mm] |
L | M
[mm] |
H
[mm] |
nr artykułu |
6 | 6 | 15 | 4,2 | 16,5 | 24 | 52 | 18 | 41 | RQSH3 6 |
8 | 6 | 15 | 4,2 | 16,5 | 24 | 52 | 18 | 41 | RQSH3 86 |
8 | 8 | 15 | 4,2 | 16,5 | 24 | 52 | 18 | 41 | RQSH3 8 |
10 | 8 | 21,5 | 4,2 | 21,5 | 29 | 63 | 22 | 45 | RQSH3 108 |
10 | 10 | 21,5 | 4,2 | 21,5 | 29 | 63 | 22 | 45 | RQSH3 10 |
12 | 10 | 21,5 | 4,2 | 21,5 | 29 | 63 | 22 | 45 | RQSH3 1210 |
12 | 12 | 21,5 | 4,2 | 21,5 | 29 | 63 | 22 | 45 | RQSH3 12 |
