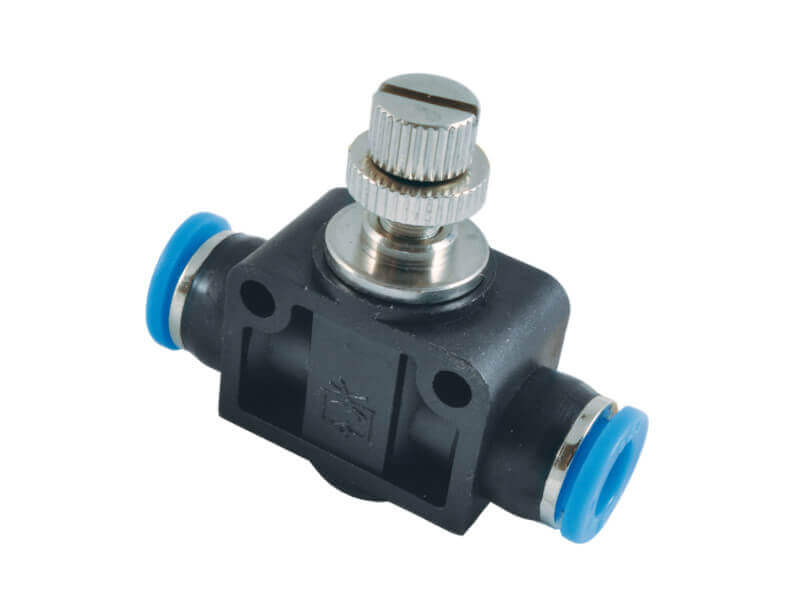

Zawór Wtykowy Prosty - Dławiąco-Zwrotny - RQS - Typ RQSDRV

uzupełnić


Przeznaczenie: Powietrze Zawór Prosty RQS - Zwór dławiąco zwrotny - RQSDRV
Ciśnienie robocze: 10 bar
Podciśnienie: 750 mmHg (10 Torr)
Temperatura Pracy: od -0°C do +60°C
Zalecane Przewody: z Poliuretanu, z Poliamidu

D [mm]

d

P

[mm]

B

[mm]

C

[mm]

G

[mm]

F

[mm]

S

[mm]

J

[mm]

nr

artykułu

4 3,2 10,5 40,5 14,5 16 6,5 6,5 14 RQSDRV 4
6 4,3 12,5 48,7 15,5 25,5 8,5 11 20 RQSDRV 6
8 4,3 14 54,4 16,5 25 9,5 12 22 RQSDRV 8
10 4,3 18 64,3 19,5 29,5 10,5 12,5 26 RQSDRV 10
12 4,3 20,6 74,6 27,5 27,5 13 16 32 RQSDRV 12
  • d - średnica otworu wyrażona w [mm]


Dostępne warianty produktu:

Zawór Wtykowy Prosty - Dławiąco-Zwrotny - RQS - Typ RQSDRV
nr artykułu
RQSDRV 4
  • D [mm]
    4
  • d
    3,2
  • P [mm]
    10,5
  • B [mm]
    40,5
  • c [mm]
    14,5
  • G [mm]
    16
  • F [mm]
    6,5
  • S [mm]
    6,5
  • J [mm]
    14
Zawór Wtykowy Prosty - Dławiąco-Zwrotny - RQS - Typ RQSDRV
nr artykułu
RQSDRV 6
  • D [mm]
    6
  • d
    4,3
  • P [mm]
    12,5
  • B [mm]
    48,7
  • c [mm]
    15,5
  • G [mm]
    25,5
  • F [mm]
    8,5
  • S [mm]
    11
  • J [mm]
    20
Zawór Wtykowy Prosty - Dławiąco-Zwrotny - RQS - Typ RQSDRV
nr artykułu
RQSDRV 8
  • D [mm]
    8
  • d
    4,3
  • P [mm]
    14
  • B [mm]
    54,4
  • c [mm]
    16,5
  • G [mm]
    25
  • F [mm]
    9,5
  • S [mm]
    12
  • J [mm]
    22
Zawór Wtykowy Prosty - Dławiąco-Zwrotny - RQS - Typ RQSDRV
nr artykułu
RQSDRV 10
  • D [mm]
    10
  • d
    4,3
  • P [mm]
    18
  • B [mm]
    64,3
  • c [mm]
    19,5
  • G [mm]
    29,5
  • F [mm]
    10,5
  • S [mm]
    12,5
  • J [mm]
    26
Zawór Wtykowy Prosty - Dławiąco-Zwrotny - RQS - Typ RQSDRV
nr artykułu
RQSDRV 12
  • D [mm]
    12
  • d
    4,3
  • P [mm]
    20,6
  • B [mm]
    74,6
  • c [mm]
    27,5
  • G [mm]
    27,5
  • F [mm]
    13
  • S [mm]
    16
  • J [mm]
    32
