Zawór Kurkowy - do Wiertnic - DIN 20030 - Typ BH - LUDECKE

Informacje dodatkowe pomocne przy wyborze tego produktu:

Gwinty rurowe withwortha >>Okrągły gwint Rd >>

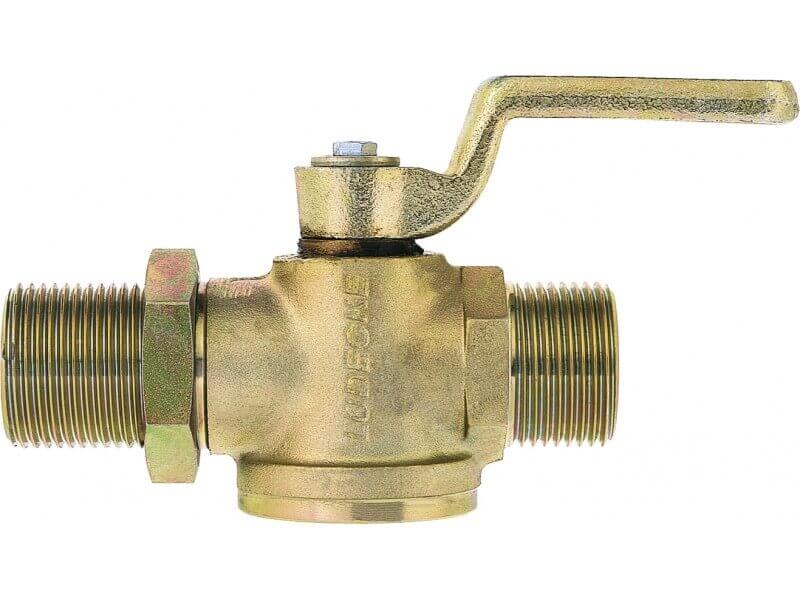

Zawór Kurkowy - do Wiertnic - DIN 20030 - Typ BH - LUDECKE

Zawór kurkowy do wiertnic DIN 20030, bez odpowietrzania i bez oporu dźwigni. Z gwintem na wejściu z przeciwnakrętką SW 32/41. Zawór kurkowy o solidnej konstrukcji, wykonany z żeliwa ciągliwego, ocynkowanego, z pasywacją w kolorze żółtym (wolnej od chromu VI).

Czytaj więcej >>
  • Ciśnienie robocze [bar]: 10
  • Temperatura pracy [°C]: od -15 do +80
  • Materiał: żeliwo ciągliwe, ocynkowane, pasywowane na żółto (bez chromu VI)
  • Medium: sprężone powietrze
  • Gwint: ISO 228 G (lub BSPP) – gwint rurowy Whitwortha, walcowy
wejście wyjście DN

długość

całkowita [mm]

h

długość

gwintu 1

długość

gwintu 2

 SW SW1

waga

[g]

nr

artykułu

G 3/4“ Z

 G 1/2“ stożek 1 : 4 13 85 110 34 17 32 32 632 BH 343
G 3/4 Z Rd 32 x 1/8“ stożek 1 : 3 13 95 140 34 17 32 32 773 BH 3486
G 1“ Z G 1“ stożek 1 : 3 16 95 120 40 22 36 36 848 BH 106
G 1“ Z Rd 32 x 1/8“ stożek 1 : 3 16 95 120 40 22 36 36 834 BH 326
  • h - wysokość całkowita [mm].
  • Z - gwint wewnętrzny
  • Rd - gwint okrągły

Właściwości użytych materiałów i zastosowanie.

Zawór kurkowy wykonany z żeliwa ciągliwego, ocynkowanego, z elementami z mosiądzu.

Ogólne właściwości materiałów:

Żeliwo, to stop żelaza i węgla, zwykle łączonego z innymi metalami w celu zapewnienia maksymalnej wytrzymałości i trwałości. Złączki do węży wykonane z tego materiału idealnie nadają się do zastosowań w ekstremalnych temperaturach lub tam, gdzie istnieje możliwość występowania sił zewnętrznych działających na złączkę. Ze względu na wysoką wytrzymałość i odporność na wysokie wartości ciśnienia, a także stosunkowo niski koszt stali węglowej, takie złączki są powszechnie stosowane w przemysłowych, budowlanych i rolniczych maszynach. Producent wykonuje złącza dedykowane do zastosowania przy wiertnicach, dzięki odlewaniu ze stopu żeliwa ciągliwego o podwyższonej wytrzymałości.

Cynkowanie powierzchni zabezpiecza stopy żelaza przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu.

Zastosowanie

Zawory kurkowe LUDECKE przeznaczone są do zastosowania przy sterowaniu instalacjami zasilanych sprężonym powietrzem oraz do obsługi budowlanych i górniczych narzędzi pneumatycznych. Przykładami obsługiwanych urządzeń są młoty pneumatyczne, wiertarki i wiertnice, czy też zasilające te narzędzia sprężarki. Ich zaletą, jest użyty materiał, który dzięki oryginalnej i opatentowanej technologii wytwarzania, charakteryzuje się większą wytrzymałością na rozciąganie, zginanie i naprężenia produktu, w stosunku do wytwarzanych na Dalekim Wschodzie. Dzięki temu, produkty te charakteryzują się dużo większą żywotnością, co przekłada się na dużo mniejsze ryzyko uszkodzenia drogich urządzeń specjalistycznych, czy też narażenie zdrowia operatorów. Żółta pasywacja chromem, pozbawiona jest szkodliwego dla środowiska i zdrowia chromu sześciowartościowego.

Zawór samo-uszczelniający się, gdy pod wpływem działania ciśnienia, stożkowy czop (dławik) jest dociskany do korpusu zaworu co powoduje jego uszczelnienie. Zawory posiadają przyłącza gwintowane, stosowane w przewodach i specjalistycznych urządzeniach używanych w budownictwie, górnictwie i wiertnictwie.

Dostępne warianty produktu:

Zawór Kurkowy - do Wiertnic - DIN 20030 - Typ BH - LUDECKE
nr artykułu
BH 343
  • wejście
    G 3/4“ Z
  • wyjście
    G 1/2“ stożek 1 : 4
  • DN
    13
  • długość całkowita [mm]
    85
  • h
    110
  • długość gwintu 1
    34
  • długość gwintu 2
    17
  • SW
    32
  • SW1
    32
  • waga [g]
    632
Zawór Kurkowy - do Wiertnic - DIN 20030 - Typ BH - LUDECKE
nr artykułu
BH 3486
  • wejście
    G 3/4 Z
  • wyjście
    Rd 32 x 1/8“ stożek 1 : 3
  • DN
    13
  • długość całkowita [mm]
    95
  • h
    140
  • długość gwintu 1
    34
  • długość gwintu 2
    17
  • SW
    32
  • SW1
    32
  • waga [g]
    773
Zawór Kurkowy - do Wiertnic - DIN 20030 - Typ BH - LUDECKE
nr artykułu
BH 106
  • wejście
    G 1“ Z
  • wyjście
    G 1“ stożek 1 : 3
  • DN
    16
  • długość całkowita [mm]
    95
  • h
    120
  • długość gwintu 1
    40
  • długość gwintu 2
    22
  • SW
    36
  • SW1
    36
  • waga [g]
    848
Zawór Kurkowy - do Wiertnic - DIN 20030 - Typ BH - LUDECKE
nr artykułu
BH 326
  • wejście
    G 1“ Z
  • wyjście
    Rd 32 x 1/8“ stożek 1 : 3
  • DN
    16
  • długość całkowita [mm]
    95
  • h
    120
  • długość gwintu 1
    40
  • długość gwintu 2
    22
  • SW
    36
  • SW1
    36
  • waga [g]
    834
