Zawór Kurkowy - do Powietrza ze Złączem Kłowym - DIN 3486 Typ EH - LUEDECKE

Informacje dodatkowe pomocne przy wyborze tego produktu:

Opis tworzyw sztucznych >>Ogólne właściwości tworzyw sztucznych >>Tabela odporności chemicznej uszczelek >>Gwinty rurowe withwortha >>

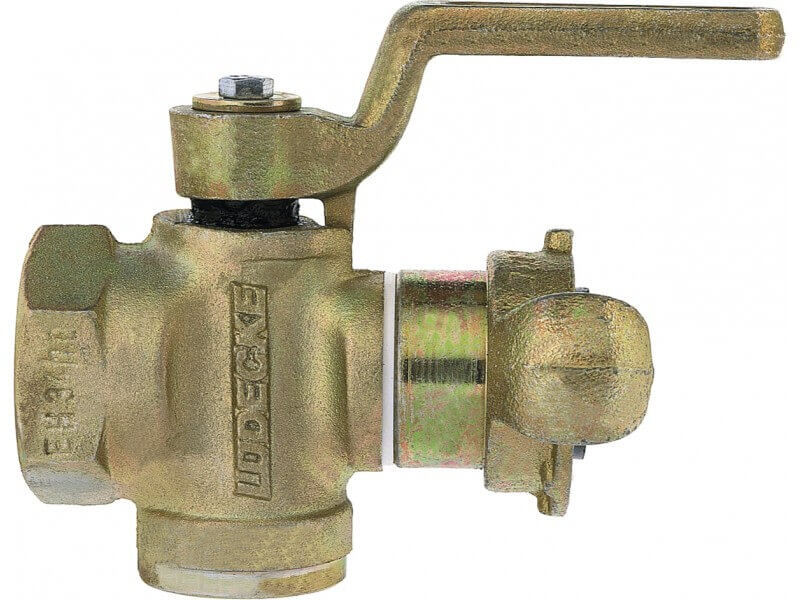

Zawór Kurkowy - do Powietrza ze Złączem Kłowym - DIN 3486 Typ EH - LUEDECKE

Zawór z odpowietrzeniem i oporem dźwigni. Zawór kurkowy o solidnej konstrukcji, z żeliwa ciągliwego, ocynkowanego, z pasywacją w kolorze żółtym (wolnej od chromu VI). Zawór samo-uszczelniający się pod wpływem działania ciśnienia. Zawory z gwintem lub ze złączami kłowymi (42mm) z uszczelkami gumowymi lub mosiężnymi. Zawór przeznaczony do obsługi urządzeń zasilanych pneumatycznie i instalacji transportujących sprężone powietrze.

Czytaj więcej >>
  • Ciśnienie robocze [bar]: 10
  • Temperatura pracy [°C]: od -15 do +80
  • Materiał: żeliwo ciągliwe, ocynkowane, pasywowane na żółto (bez chromu VI)
  • Medium: sprężone powietrze
  • Rozstaw kłów [mm]: 42
  • Uszczelnienie: Perbunan ( NBR ), mosiądz
  • Gwint: ISO 228 G (lub BSPP) – gwint rurowy Whitwortha, walcowy
wejście wyjście DN

h

 l SW uwagi

waga [g]

nr artykułu

G 1/2“ W

 G 3/4“ Z 15 100 77 41 - 660 EH 12
G 3/4 W G 3/4“ Z 17 100 70 41 - 610 EH 34
G 1“ W G 3/4“ Z 17 100 70 41 - 565 EH 10
G 1/2“ W KIGO 34 15 100 112 41 NBR 819 EHG 12
G 3/4“ W KIGO 34 17 100 100 41 NBR 761 EHG 34
G 1“ W KIGO 34 17 100 100 41 NBR 726 EHG 10
G 1/2“ W KIM 34 15 100 122 41 Mosiądz 859 EHM 12
G 3/4“ W KIM 34 17 100 115 41 Mosiądz 808 EHM 34
G 1“ W KIM 34 17 100 115 41 Mosiądz 759 EHM 10
G 3/4“ W KIG-34DR 17 100 130 41 NBR 943 EHG 34 DR
  • uwagi - informacja o rodzaju uszczelki.
  • W - gwint wewnętrzny
  • Z - gwint zewnętrzny
  • DR - obrotowe złącze

Właściwości użytych materiałów i zastosowanie.

Zawór kurkowy wykonany z żeliwa ciągliwego, ocynkowanego, z elementami z mosiądzu, z uszczelnieniem z Perbunanu (NBR) lub Mosiądzu.

Ogólne właściwości materiałów:

Żeliwo, to stop żelaza i węgla, zwykle łączonego z innymi metalami w celu zapewnienia maksymalnej wytrzymałości i trwałości. Złączki do węży wykonane z tego materiału idealnie nadają się do zastosowań w ekstremalnych temperaturach lub tam, gdzie istnieje możliwość występowania sił zewnętrznych działających na złączkę. Ze względu na wysoką wytrzymałość i odporność na wysokie wartości ciśnienia, a także stosunkowo niski koszt stali węglowej, takie złączki są powszechnie stosowane w przemysłowych, budowlanych i rolniczych maszynach. Producent wykonuje złącza dedykowane do zastosowania przy wiertnicach, dzięki odlewaniu ze stopu żeliwa ciągliwego o podwyższonej wytrzymałości.

Cynkowanie powierzchni zabezpiecza stopy żelaza przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu.

NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.

Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów, złączy i armatury do węży przesyłowych.

Zastosowanie

Zawory kurkowe LUDECKE przeznaczone są do zastosowania przy sterowaniu instalacjami zasilanych sprężonym powietrzem oraz do obsługi budowlanych i górniczych narzędzi pneumatycznych. Przykładami obsługiwanych urządzeń są młoty pneumatyczne, wiertarki i wiertnice, ubijaki, zagęszczarki czy też zasilające te narzędzia sprężarki. Ich zaletą, jest użyty materiał, który dzięki oryginalnej i opatentowanej technologii wytwarzania, charakteryzuje się większą wytrzymałością na rozciąganie, zginanie i naprężenia produktu, w stosunku do wytwarzanych na Dalekim Wschodzie. Dzięki temu, produkty te charakteryzują się dużo większą żywotnością, co przekłada się na dużo mniejsze ryzyko uszkodzenia drogich urządzeń specjalistycznych, czy też narażenie zdrowia operatorów. Żółta pasywacja chromem, pozbawiona jest szkodliwego dla środowiska i zdrowia chromu sześciowartościowego.

Zawór posiada odpowietrzenie i opór dźwigni. Zawór samo-uszczelniający się, gdy pod wpływem działania ciśnienia, stożkowy czop (dławik) jest dociskany do korpusu zaworu co powoduje jego uszczelnienie. Zawory posiadają przyłącza gwintowane lub wyposażone w złącze kłowe z uszczelkami gumowymi i mosiężnymi. Podczas wyłączania ciśnienie jest zmniejszane przez wentylację strony wyjściowej, co pozwala to na bezpieczne odłączenie przewodów.

Dostępne warianty produktu:

Zawór Kurkowy - do Powietrza ze Złączem Kłowym - DIN 3486 Typ EH - LUEDECKE
nr artykułu
EH 12
  • wejście
    G 1/2“ W
  • wyjście
    G 3/4“ Z
  • DN
    15
  • h
    100
  • L
    77
  • SW
    41
  • uwagi
    -
  • waga [g]
    660
Zawór Kurkowy - do Powietrza ze Złączem Kłowym - DIN 3486 Typ EH - LUEDECKE
nr artykułu
EH 34
  • wejście
    G 3/4 W
  • wyjście
    G 3/4“ Z
  • DN
    17
  • h
    100
  • L
    70
  • SW
    41
  • uwagi
    -
  • waga [g]
    610
Zawór Kurkowy - do Powietrza ze Złączem Kłowym - DIN 3486 Typ EH - LUEDECKE
nr artykułu
EH 10
  • wejście
    G 1“ W
  • wyjście
    G 3/4“ Z
  • DN
    17
  • h
    100
  • L
    70
  • SW
    41
  • uwagi
    -
  • waga [g]
    565
Zawór Kurkowy - do Powietrza ze Złączem Kłowym - DIN 3486 Typ EH - LUEDECKE
nr artykułu
EHG 12
  • wejście
    G 1/2“ W
  • wyjście
    KIGO 34
  • DN
    15
  • h
    100
  • L
    112
  • SW
    41
  • uwagi
    NBR
  • waga [g]
    819
Zawór Kurkowy - do Powietrza ze Złączem Kłowym - DIN 3486 Typ EH - LUEDECKE
nr artykułu
EHG 34
  • wejście
    G 3/4“ W
  • wyjście
    KIGO 34
  • DN
    17
  • h
    100
  • L
    100
  • SW
    41
  • uwagi
    NBR
  • waga [g]
    761
Zawór Kurkowy - do Powietrza ze Złączem Kłowym - DIN 3486 Typ EH - LUEDECKE
nr artykułu
EHG 10
  • wejście
    G 1“ W
  • wyjście
    KIGO 34
  • DN
    17
  • h
    100
  • L
    100
  • SW
    41
  • uwagi
    NBR
  • waga [g]
    726
Zawór Kurkowy - do Powietrza ze Złączem Kłowym - DIN 3486 Typ EH - LUEDECKE
nr artykułu
EHM 12
  • wejście
    G 1/2“ W
  • wyjście
    KIM 34
  • DN
    15
  • h
    100
  • L
    122
  • SW
    41
  • uwagi
    Mosiądz
  • waga [g]
    859
Zawór Kurkowy - do Powietrza ze Złączem Kłowym - DIN 3486 Typ EH - LUEDECKE
nr artykułu
EHM 34
  • wejście
    G 3/4“ W
  • wyjście
    KIM 34
  • DN
    17
  • h
    100
  • L
    115
  • SW
    41
  • uwagi
    Mosiądz
  • waga [g]
    808
Zawór Kurkowy - do Powietrza ze Złączem Kłowym - DIN 3486 Typ EH - LUEDECKE
nr artykułu
EHM 10
  • wejście
    G 1“ W
  • wyjście
    KIM 34
  • DN
    17
  • h
    100
  • L
    115
  • SW
    41
  • uwagi
    Mosiądz
  • waga [g]
    759
Zawór Kurkowy - do Powietrza ze Złączem Kłowym - DIN 3486 Typ EH - LUEDECKE
nr artykułu
EHG 34 DR
  • wejście
    G 3/4“ W
  • wyjście
    KIG-34DR
  • DN
    17
  • h
    100
  • L
    130
  • SW
    41
  • uwagi
    NBR
  • waga [g]
    943
