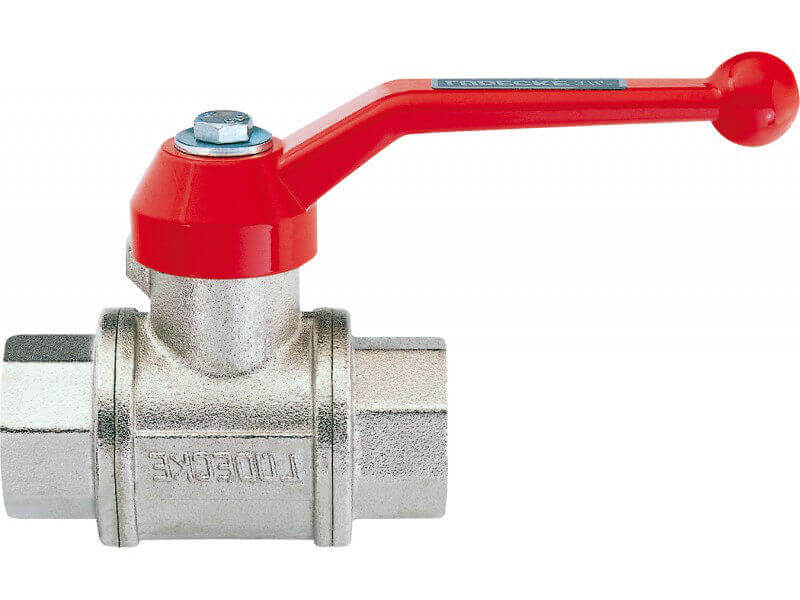

Zawór Kulowy z Obustronnym Gwintem Wewnętrznym - wg DIN 2999 typ KM T - LUDECKE
Zawory kulowe przeznaczone do powietrza, wody, farby, rozpuszczalnika itp. Pracują bez konserwacji, trwałe, solidne i niezawodne, dają się łatwo włączać, o pełnym wolnym przelocie, sprawdzone pod kątem szczelności.
- Ciśnienie robocze [bar]: 35
- Temperatura pracy [°C]: od -15 do +100
- Materiał korpusu: mosiądz MS 58 wypiaskowany i niklowany
- Materiał kuli: mosiądz chromowany
- Uszczelnienie kuli: policzterofluoroetylen (PTFE)
- Uszczelnienie trzpienia: uszczelka o-ring z Vitonu
- Materiał dźwigni: stal lub aluminium malowane na czerwono
- Medium: woda, powietrze i inne
| gwint | DN |
L |
H [mm] |
L1 [mm] |
SW |
waga [g] |
nr artykułu |
|
R 1/4" |
8 | 50 | 78 | 95 | 25 | 296 | KM 14 T |
| R 3/8" | 10 | 60 | 78 | 95 | 25 | 302 | KM 38 T |
| R 1/2" | 15 | 75 | 82 | 95 | 26 | 390 | KM 12 T |
|
R 3/4" |
20 | 80 | 90 | 104 | 32 | 682 | KM 34 T |
| R 1" | 25 | 90 | 97 | 104 | 39 | 876 | KM 10 T |
| R 1 1/4" | 32 | 110 | 137 | 161 | 50 | 1667 | KM 54 T |
| R 2" | 50 | 140 | 170 | 178 | 70 | 3700 | KM 20 T |
- L - całkowita długość
- L1 [mm] - długość dźwigni.
- H - całkowita wysokość
Dostępne warianty produktu:
KM 14 T
-
gwintR 1/4"
-
DN8
-
L50
-
H [mm]78
-
L1 [mm]95
-
SW25
-
waga [g]296
KM 38 T
-
gwintR 3/8"
-
DN10
-
L60
-
H [mm]78
-
L1 [mm]95
-
SW25
-
waga [g]302
KM 12 T
-
gwintR 1/2"
-
DN15
-
L75
-
H [mm]82
-
L1 [mm]95
-
SW26
-
waga [g]390
KM 34 T
-
gwintR 3/4"
-
DN20
-
L80
-
H [mm]90
-
L1 [mm]104
-
SW32
-
waga [g]682
KM 10 T
-
gwintR 1"
-
DN25
-
L90
-
H [mm]97
-
L1 [mm]104
-
SW39
-
waga [g]876
KM 54 T
-
gwintR 1 1/4"
-
DN32
-
L110
-
H [mm]137
-
L1 [mm]161
-
SW50
-
waga [g]1667
KM 20 T
-
gwintR 2"
-
DN50
-
L140
-
H [mm]170
-
L1 [mm]178
-
SW70
-
waga [g]3700
