Zawór Kulowy w Wersji Lekkiej - z Pełnym Przelotem - Typ K K - LUDECKE

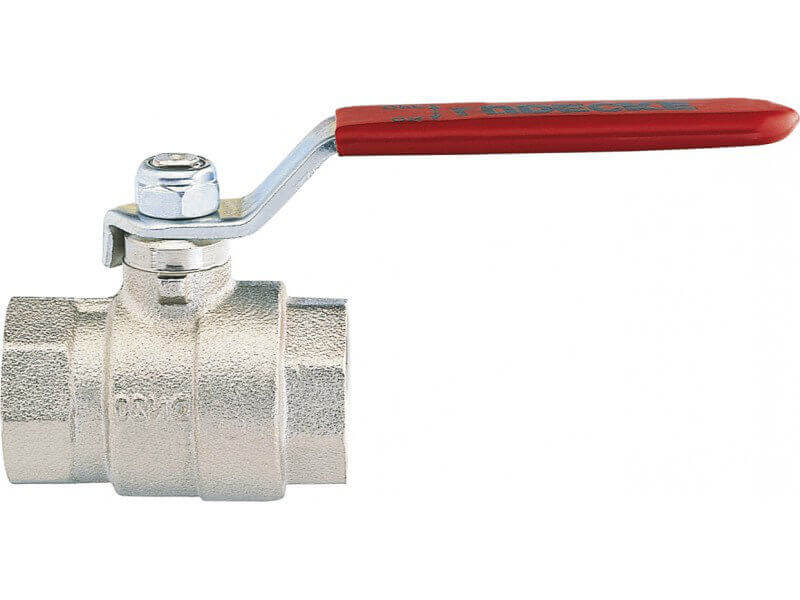

Zawór kulowy w wersji lekkiej z pełnym przelotem o zmniejszonych wymiarach. typ K K, LUDECKE
- Max. ciśnienie robocze [bar]: na wykresie
- Temperatura pracy [°C]: od -20 do +120
- Materiał korpusu: mosiądz MS 58 niklowany
- Materiał kuli: mosiądz chromowany
- Materiał trzpieni i nakrętek: mosiądz
- Materiał dźwigni: stal cynkowana powleczona czerwonym PVC
- Uszczelnienie kuli: policzterofluoroetylen (PTFE)
- Uszczelnienie trzpienia: pierścień samo uszczelniający o-ring Viton
- Medium: powietrze, woda i inne
- Klej: Loctite AVX 586
- Gwint:ISO 228 G (lub BSPP) – gwint rurowy Whitwortha, walcowy 2 x wewnętrzny

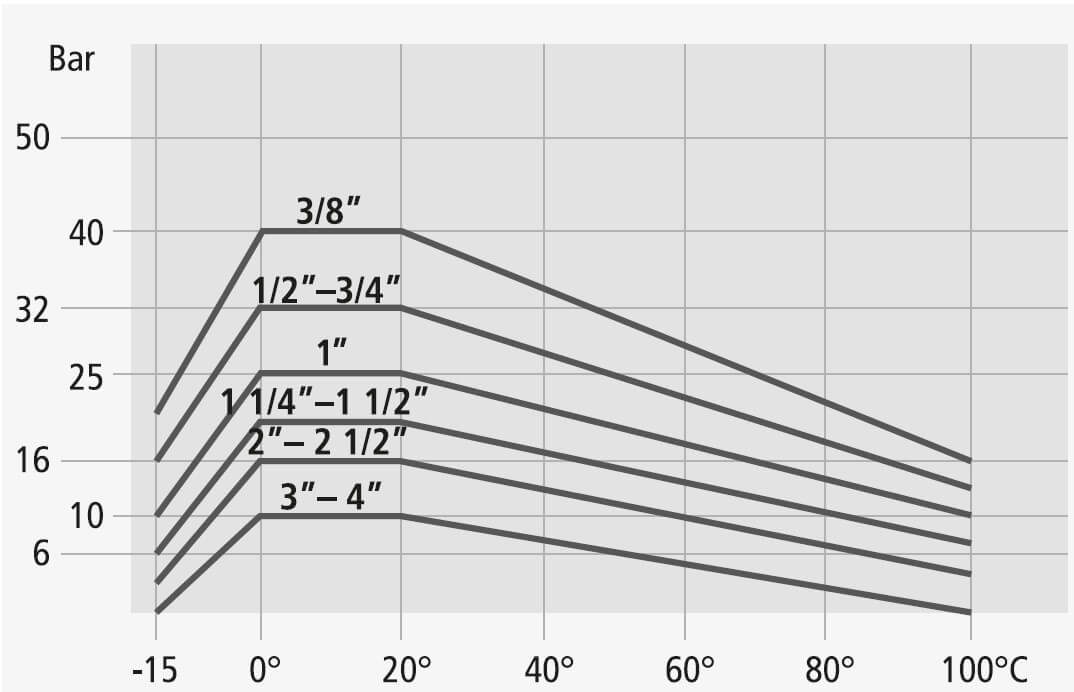

- Zdjęcie nr 2 - Wykres ciśnienia i temperatury - W przypadku każdego zaworu kulowego ciśnienie nominalne PN zależy od wymiarów typu zaworu i temperatury względnie współzależność ta przebiega odwrotnie

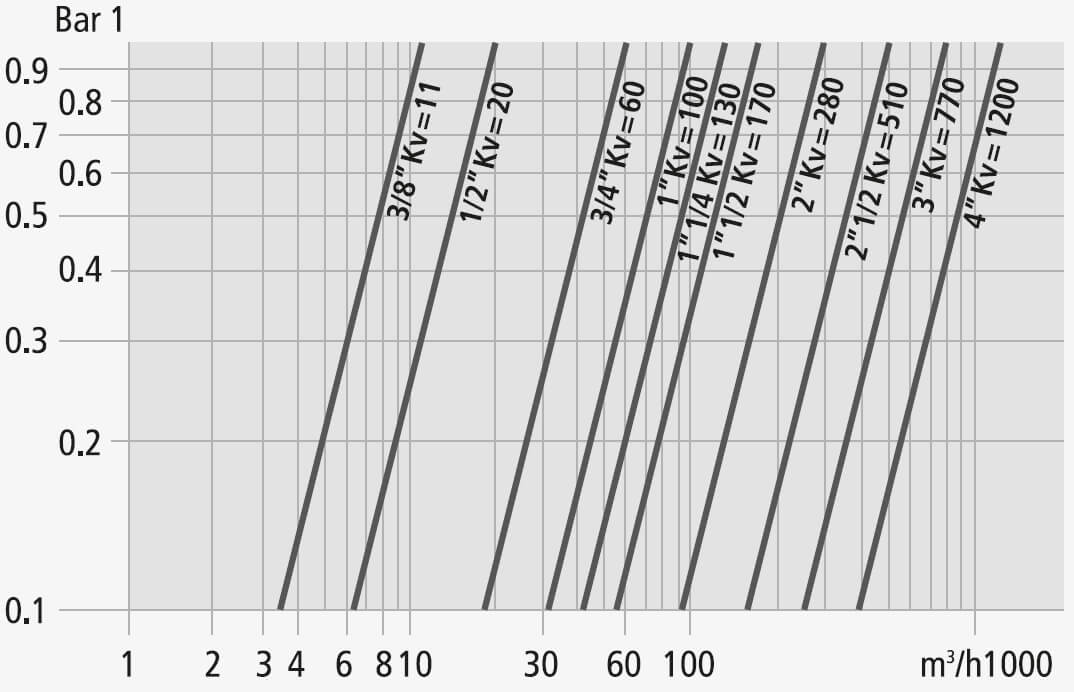

- Zdjęcie nr 3 - Wykres przepływu i spadku ciśnienia - Współczynnik Kv jest ilością przepływu wyrażoną w m3 / godz przy spadku ciśnienia wynoszącym 1 bar, sprawdzoną wodą o temperaturze 15°C.
| gwint | DN |
L |
H [mm] |
L1 [mm] |
D [mm] |
waga [g] |
nr artykułu |
| G 1/4“ | 8 | 37 | 41 | 85 | 23 | 114 | K 14 K |
| G 3/8“ | 10 | 42 | 37 | 85 | 24 | 132 | K 38 K |
| G 1/2“ | 15 | 50 | 40 | 85 | 30 | 180 | K 12 K |
|
G 3/4“ |
20 | 58 | 48 | 105 | 38 | 306 | K 34 K |
| G 1“ | 25 | 68 | 52 | 105 | 46 | 470 | K 10 K |
| G 1 1/4“ | 32 | 80 | 63 | 130 | 58 | 813 | K 54 K |
| G 1 1/2“ | 40 | 93 | 69 | 130 | 70 | 1262 | K 15 K |
| G 2“ | 50 | 110 | 83 | 165 | 86 | 2100 | K 20 K |
| G 2 1/2“ | 65 | 133 | 116 | 260 | 111 | 3799 | K 25 K |
| G 3“ | 80 | 156 | 127 | 260 | 135 | 5625 | K 30 K |
- L - całkowita długość bez dźwigni
- D - średnica korpusu.
- L1 [mm] - długość dźwigni.
- H - całkowita wysokość
Dostępne warianty produktu:
K 14 K
-
gwintG 1/4“
-
DN8
-
L37
-
H [mm]41
-
L1 [mm]85
-
D [mm]23
-
waga [g]114
K 38 K
-
gwintG 3/8“
-
DN10
-
L42
-
H [mm]37
-
L1 [mm]85
-
D [mm]24
-
waga [g]132
K 12 K
-
gwintG 1/2“
-
DN15
-
L50
-
H [mm]40
-
L1 [mm]85
-
D [mm]30
-
waga [g]180
K 34 K
-
gwintG 3/4“
-
DN20
-
L58
-
H [mm]48
-
L1 [mm]105
-
D [mm]38
-
waga [g]306
K 10 K
-
gwintG 1“
-
DN25
-
L68
-
H [mm]52
-
L1 [mm]105
-
D [mm]46
-
waga [g]470
K 54 K
-
gwintG 1 1/4“
-
DN32
-
L80
-
H [mm]63
-
L1 [mm]130
-
D [mm]58
-
waga [g]813
K 15 K
-
gwintG 1 1/2“
-
DN40
-
L93
-
H [mm]69
-
L1 [mm]130
-
D [mm]70
-
waga [g]1262
K 20 K
-
gwintG 2“
-
DN50
-
L110
-
H [mm]83
-
L1 [mm]165
-
D [mm]86
-
waga [g]2100
K 25 K
-
gwintG 2 1/2“
-
DN65
-
L133
-
H [mm]116
-
L1 [mm]260
-
D [mm]111
-
waga [g]3799
K 30 K
-
gwintG 3“
-
DN80
-
L156
-
H [mm]127
-
L1 [mm]260
-
D [mm]135
-
waga [g]5625
