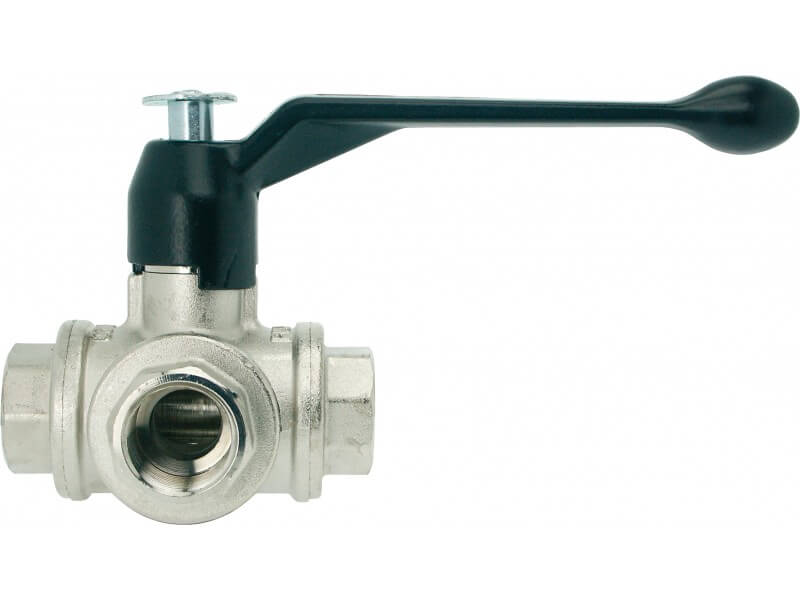

Zawór Kulowy Trójdrożny L lub T z Gwintami Wewnętrznymi - Typ DWK L lub DWK T - LUDECKE

Zawory kulowe trójdrożne przeznaczone do wykonywania rozgałęzień rurociągów prowadzących wodę lub powietrze, stosowanych w przemyśle i budownictwie

Temperatura pracy [°C]: od -15 do +100
Materiał korpusu: mosiądz MS 58 ocynkowany
Materiał kuli: mosiądz chromowany
Uszczelnienie kuli: PTFE
Uszczelnienie trzpienia: PTFE
Gwint: ISO 228 G (lub BSPP) – gwint rurowy Whitwortha, walcowy
Materiał dźwigni: aluminium malowane na czerwono
Medium: powietrze

gwint wewn.	DN	PN	l	h	A [mm]	SW	waga [g] typ T	nr artykułu typ T	waga [g] typ L	nr artykułu typ L
3 x G 1/4"	10	40	71	96	130	27	713	DWK 14 T	679	DWK 14 L
3 x G 3/8"	13	40	71	96	130	27	662	DWK 38 T	643	DWK 38 L
3 x G 1/2"	13	40	80	96	130	27	653	DWK 12 T	637	DWK 12 L
3 x G 3/4"	18	40	96	113	160	33	1090	DWK 34 T	1100	DWK 34 L
3 x G 1"	23	25	113	122	160	40	1695	DWK 10 T	1710	DWK 10 L
3 x G 1 1/4"	29	16	130	144	195	50	2680	DWK 54 T	2660	DWK 54 L
3 x G 1 1/2"	35	16	147	154	195	57	3660	DWK 15 T	3710	DWK 15 L
3 x G 2"	44	16	169	176	235	70	5820	DWK 20 T	5880	DWK 20 L

A - długość rękojeści [mm].

Dostępne warianty produktu:

Zawór Kulowy Trójdrożny L lub T z Gwintami Wewnętrznymi - Typ DWK L lub DWK T - LUDECKE

nr artykułu typ L

DWK 14 L

gwint wewn.

3 x G 1/4"
DN

10
PN

40
L

71
h

96
A [mm]

130
SW

27
waga [g] typ T

713
nr artykułu typ T

DWK 14 T
waga [g] typ L

679

Zawór Kulowy Trójdrożny L lub T z Gwintami Wewnętrznymi - Typ DWK L lub DWK T - LUDECKE

nr artykułu typ L

DWK 38 L

gwint wewn.

3 x G 3/8"
DN

13
PN

40
L

71
h

96
A [mm]

130
SW

27
waga [g] typ T

662
nr artykułu typ T

DWK 38 T
waga [g] typ L

643

Zawór Kulowy Trójdrożny L lub T z Gwintami Wewnętrznymi - Typ DWK L lub DWK T - LUDECKE

nr artykułu typ L

DWK 12 L

gwint wewn.

3 x G 1/2"
DN

13
PN

40
L

80
h

96
A [mm]

130
SW

27
waga [g] typ T

653
nr artykułu typ T

DWK 12 T
waga [g] typ L

637

Zawór Kulowy Trójdrożny L lub T z Gwintami Wewnętrznymi - Typ DWK L lub DWK T - LUDECKE

nr artykułu typ L

DWK 34 L

gwint wewn.

3 x G 3/4"
DN

18
PN

40
L

96
h

113
A [mm]

160
SW

33
waga [g] typ T

1090
nr artykułu typ T

DWK 34 T
waga [g] typ L

1100

Zawór Kulowy Trójdrożny L lub T z Gwintami Wewnętrznymi - Typ DWK L lub DWK T - LUDECKE

nr artykułu typ L

DWK 10 L

gwint wewn.

3 x G 1"
DN

23
PN

25
L

113
h

122
A [mm]

160
SW

40
waga [g] typ T

1695
nr artykułu typ T

DWK 10 T
waga [g] typ L

1710

Zawór Kulowy Trójdrożny L lub T z Gwintami Wewnętrznymi - Typ DWK L lub DWK T - LUDECKE

nr artykułu typ L

DWK 54 L

gwint wewn.

3 x G 1 1/4"
DN

29
PN

16
L

130
h

144
A [mm]

195
SW

50
waga [g] typ T

2680
nr artykułu typ T

DWK 54 T
waga [g] typ L

2660

Zawór Kulowy Trójdrożny L lub T z Gwintami Wewnętrznymi - Typ DWK L lub DWK T - LUDECKE

nr artykułu typ L

DWK 15 L

gwint wewn.

3 x G 1 1/2"
DN

35
PN

16
L

147
h

154
A [mm]

195
SW

57
waga [g] typ T

3660
nr artykułu typ T

DWK 15 T
waga [g] typ L

3710

Zawór Kulowy Trójdrożny L lub T z Gwintami Wewnętrznymi - Typ DWK L lub DWK T - LUDECKE

nr artykułu typ L

DWK 20 L

gwint wewn.

3 x G 2"
DN

44
PN

16
L

169
h

176
A [mm]

235
SW

70
waga [g] typ T

5820
nr artykułu typ T

DWK 20 T
waga [g] typ L

5880
