Skręcane złącze zaślepiające, korek z zewnętrznym gwintem stożkowym pod klucz imbusowy wg DIN 906. Przeznaczony do stosowania w układach regulacji temperatury, za pomocą gorącej i zimnej wody oraz oleju. Stosowane do modyfikacji instalacji regulacji temperatury w przemyśle produkcji wyrobów z tworzyw sztucznych.
Czytaj więcej >>
gwint zewn. |
SW |
l |
waga [g] |
nr artykułu |
M 8x0,75 | 4 | 8 | 3 | VS 875 |
M 10x1 | 5 | 8 | 3,5 | VS 101 |
M 12x1,5 | 6 | 8 | 6 | VS 1215 |
M 14x1,5 | 7 | 10 | 11 | VS 1415 |
R 1/8'' | 5 | 8 | 7,5 | VS 18* |
R 1/4'' | 7 | 10 | 11 | VS 14* |
R 3/8'' | 8 | 10 | 13 | VS 38* |
R 1/2'' | 10 | 10 | 18 | VS 12* |
Właściwości użytych materiałów i zastosowanie.

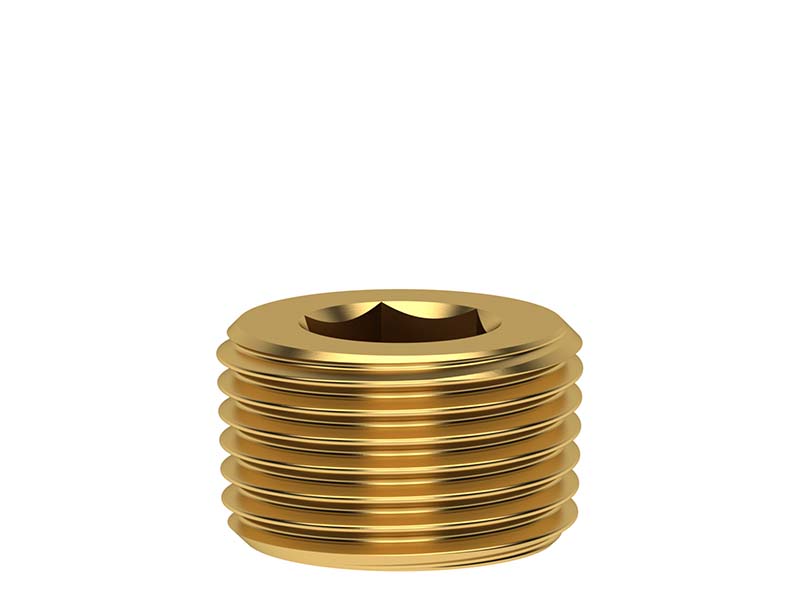

Skręcane złącze zaślepiające z gwintem zewnętrznym, wykonane z mosiądzu (MS 58).
Ogólne właściwości materiałów:
Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.
Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.
Zastosowanie
Elementy armatury szybkozłączek do układów i instalacji regulacji temperatury przy produkcji tworzyw sztucznych, służą przede wszystkim do zwiększania możliwości montażowych istniejących instalacji, różnicowania ich oraz modyfikowania i rozbudowy w zależności od powstających w cyklu produkcyjnych potrzeb. Zaślepki VS posiadają gwint zewnętrzny stożkowy oraz sześciokątne gniazdo pod klucz trzpieniowy wg normy DIN 906 (imbusowy), umożliwiający kontrowanie podczas montażu. Korki umożliwiają zamknięcie, lub zaślepienie przewodów i instalacji przesyłowych z przyłączami posiadającymi gwinty wewnętrzne. Zabezpiecza to instalacje regulacji temperatury, formy wtryskowe i inne urządzenia, w których zainstalowano na stałe gwintowane przyłącza, przed niekontrolowanym wyciekiem mediów regulujących temperaturę. Elementy te znajdą również zastosowanie w wielu gałęziach przemysłu, warsztatach naprawczych, czy hobbystycznych ze względu na swoją uniwersalność i wytrzymałość.
Elementy armatury do szybkozłączek przeznaczone są do zastosowania w instalacjach regulacji temperatury, które najczęściej są stosowane w przemyśle przetwórczym tworzyw sztucznych. Wysoka jakość wykonania, zapewnia zachowanie precyzyjnego ciśnienia i temperatury, które mogą sięgać do 200°C. Właśnie precyzja zachowania odpowiedniego ciśnienia i temperatury, często decyduje o dużej powtarzalności precyzyjnych kształtów wyrobów z form. Przełoży się to na małą ilość odrzutów materiałowych, co zwiększy atrakcyjność ekonomiczną produkowanych elementów. Inaczej mówiąc dzięki zastosowaniu tych złączy w tym samym czasie, wykonamy większą ilość poprawnie wykonanych elementów z tworzyw sztucznych.
