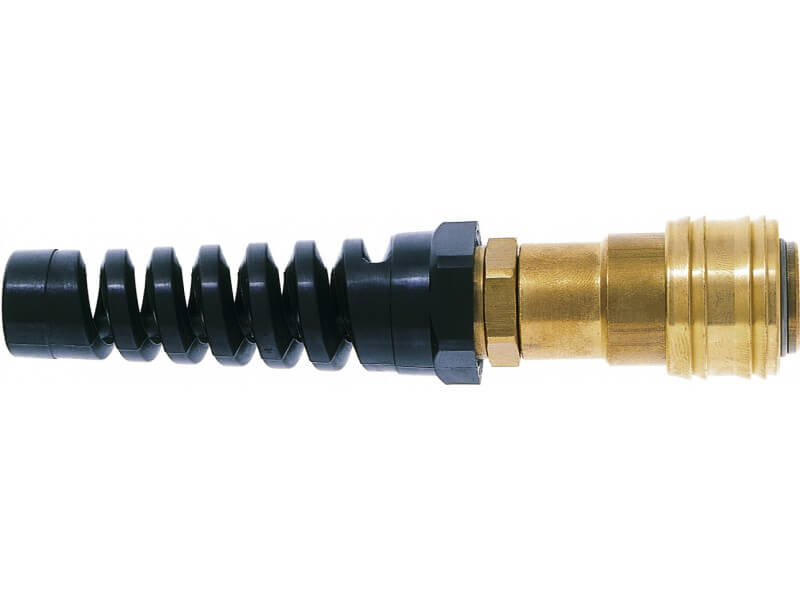

Zakończenie Przewodu z Szybkozłączką - Typ ES/ESM - LUDECKE

Z zabezpieczeniem z tworzywa sztucznego przeciw załamaniom i zadrapaniom węża. ESM to szybkozłączka mini DN 5, ES to szybkozłączka standard DN 7,2. Występują w wersjach sztywnej i obrotowej. Stosowana w pneumatyce, automatyce, technice pomiarowej i sterującej, motoryzacji, budownictwie, garażach, myjniach samochodowych. Przeznaczony do przewodów spiralnych i prostych z PU.

Czytaj więcej >>

  • Ciśnienie robocze [bar]: 15
  • Temperatura pracy [°C]: od -40 do +85
  • Materiał: MS 58 / Stal
  • Materiał sprężyny: poliamid
  • Medium: powietrze

Ø węża

ES-DN

materiał

typ

waga [g]

nr artykułu

4/6 5 MS 58 obrotowa 55 ESM 4 DVK
5/8 7,2 MS 58 obrotowa 65 ES 5 DVK
6,5/10 7,2 MS 58 obrotowa 111 ES 65 DVK
8/12 7,2 MS 58 obrotowa 115 ES 8 DVK
9/13 7,2 MS 58 obrotowa 131 ES 9 DVK
4/6 5 MS 58 sztywna 45 ESM 4 SVK
5/8 7,2 MS 58 sztywna 55 ES 5 SVK
6,5/10 7,2 MS 58 sztywna 95 ES 65 SVK
8/12 7,2 MS 58 sztywna 103 ES 8 SVK
9/13 7,2 MS 58 sztywna 98 ES 9 SVK

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Gniazdo szybkozłączki DN 7,2 z Serii ES lub DN 5 z Serii ESM wykonane z mosiądzu gładkiego MS 58, z Poliamidową osłoną na wąż.

Ogólne właściwości materiałów:

Poliamid (PA) jest produktem polikondensacji kwasu adypinowego oraz heksametylodiaminy. Jest to tworzywa sztuczne z grupy tworzyw krystalicznych. Tworzywo to wyróżnia się znakomitymi parametrami mechanicznymi, dużą odpornością na rozciąganie i ścieranie, a także niewielkim współczynnikiem tarcia. Do największych zalet PA zaliczyć można stałość kształtu w wysokich temperaturach. Dodatkowo warto wspomnieć o ich odporności na działanie benzyny i różnego rodzaju rozpuszczalników, a jednocześnie dużą chłonność wilgoci. Odporność na temperaturę tego materiału wynosi między -30°C a +100°C.

Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.

Zastosowanie

Gniazda szybkozłączki DN 7,2 lub DN 5 (ES/ESM) są przeznaczone do stosowania z przewodami spiralnymi MODY, służą przede wszystkim do transportu sprężonego powietrza i mediów płynnych w przemyśle, warsztatach samochodowych i rzemieślniczych. Przewód doskonale sprawdza się również w transporcie środków myjących w myjniach samochodowych, w tym agresywnych chemicznie środków do czyszczenia felg aluminiowych. Wtyki i gniazda szybkozłączek w przewodach są z wolnym przelotem i nie posiadają zaworów.

W ofercie posiadamy cały asortyment kompatybilnych szybkozłączek DN 7,2 >>> i DN 5 >>>

Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką. Według poniższej instrukcji:

Instrukcja obsługi szybkozłączek
plug-play1 plug-play2 plug-play3
Krok 1. Wpięcie wtyku jednym ruchem do gniazda Krok 2. Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia. Otwiera to zawór znajdujący się w gnieździe złącza. Krok 3 Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda i zamknięcie zaworu jednostronnie zamykającego w gnieździe.


Dostępne warianty produktu:

Zakończenie Przewodu z Szybkozłączką - Typ ES/ESM - LUDECKE
nr artykułu
ESM 4 DVK
  • Ø węża
    4/6
  • ES-DN
    5
  • materiał
    MS 58
  • typ
    obrotowa
  • waga [g]
    55
Zakończenie Przewodu z Szybkozłączką - Typ ES/ESM - LUDECKE
nr artykułu
ES 5 DVK
  • Ø węża
    5/8
  • ES-DN
    7,2
  • materiał
    MS 58
  • typ
    obrotowa
  • waga [g]
    65
Zakończenie Przewodu z Szybkozłączką - Typ ES/ESM - LUDECKE
nr artykułu
ES 65 DVK
  • Ø węża
    6,5/10
  • ES-DN
    7,2
  • materiał
    MS 58
  • typ
    obrotowa
  • waga [g]
    111
Zakończenie Przewodu z Szybkozłączką - Typ ES/ESM - LUDECKE
nr artykułu
ES 8 DVK
  • Ø węża
    8/12
  • ES-DN
    7,2
  • materiał
    MS 58
  • typ
    obrotowa
  • waga [g]
    115
Zakończenie Przewodu z Szybkozłączką - Typ ES/ESM - LUDECKE
nr artykułu
ES 9 DVK
  • Ø węża
    9/13
  • ES-DN
    7,2
  • materiał
    MS 58
  • typ
    obrotowa
  • waga [g]
    131
Zakończenie Przewodu z Szybkozłączką - Typ ES/ESM - LUDECKE
nr artykułu
ESM 4 SVK
  • Ø węża
    4/6
  • ES-DN
    5
  • materiał
    MS 58
  • typ
    sztywna
  • waga [g]
    45
Zakończenie Przewodu z Szybkozłączką - Typ ES/ESM - LUDECKE
nr artykułu
ES 5 SVK
  • Ø węża
    5/8
  • ES-DN
    7,2
  • materiał
    MS 58
  • typ
    sztywna
  • waga [g]
    55
Zakończenie Przewodu z Szybkozłączką - Typ ES/ESM - LUDECKE
nr artykułu
ES 65 SVK
  • Ø węża
    6,5/10
  • ES-DN
    7,2
  • materiał
    MS 58
  • typ
    sztywna
  • waga [g]
    95
Zakończenie Przewodu z Szybkozłączką - Typ ES/ESM - LUDECKE
nr artykułu
ES 8 SVK
  • Ø węża
    8/12
  • ES-DN
    7,2
  • materiał
    MS 58
  • typ
    sztywna
  • waga [g]
    103
Zakończenie Przewodu z Szybkozłączką - Typ ES/ESM - LUDECKE
nr artykułu
ES 9 SVK
  • Ø węża
    9/13
  • ES-DN
    7,2
  • materiał
    MS 58
  • typ
    sztywna
  • waga [g]
    98
