Zakończenie Przewodu z Gwintem Wewnętrznym - Typ SVK/SVS I - LUDECKE
Zakończenie Przewodu z Gwintem Wewnętrznym - Typ SVK/SVS I - LUDECKE

Informacje dodatkowe pomocne przy wyborze tego produktu:

Opis tworzyw sztucznych >>Ogólne właściwości tworzyw sztucznych >>Tabela odporności chemicznej węży >>Zasady bezpiecznego użytkowania węży >>Gwinty rurowe withwortha >>

Zakończenie Przewodu z Gwintem Wewnętrznym - Typ SVK/SVS I - LUDECKE

Sztywne zakończenie z zabezpieczeniem z tworzywa sztucznego przeciw załamaniom i zadrapaniom. Stosowane w pneumatyce, automatyce, technice pomiarowej i sterującej, motoryzacji, budownictwie, garażach, myjniach samochodowych. Przeznaczony do przewodów spiralnych i prostych z PU.

Czytaj więcej >>
  • Ciśnienie robocze [bar]: 15
  • Temperatura pracy [°C]: od -40 do +85
  • Materiał: MS 58/stal
  • Materiał sprężyny: poliamid / stal
  • Przyłącze ES-DN: 7,2
  • Medium: powietrze
  • Gwint: ISO 228

gwint

rozmiar

węża

przelot

materiał

waga [g]

nr artykułu
G 1/4'' 4/6 3mm MS58 25 SVK 4614 I
G 1/4'' 5/8 4,5mm MS58 31 SVK 5814 I
G 1/4'' 6,5/10 5,5mm MS58 48 SVK 651014 I
G 1/4'' 8/12 7mm MS58 64 SVK 81214 I
G 3/8'' 8/12 7mm MS58 66 SVK 81238 I
G 3/8'' 9/13 8mm MS58 62 SVK 91338 I
G 1/2'' 11/16 10mm stal 180 SVS 111612 I*

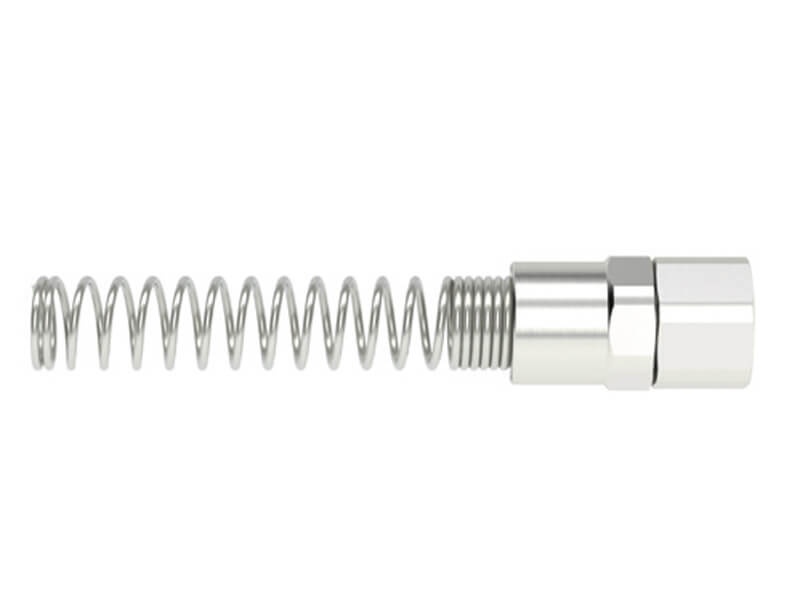

  • * - ze sprężyną ze stali zabezpieczającą przed załamaniem węża

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

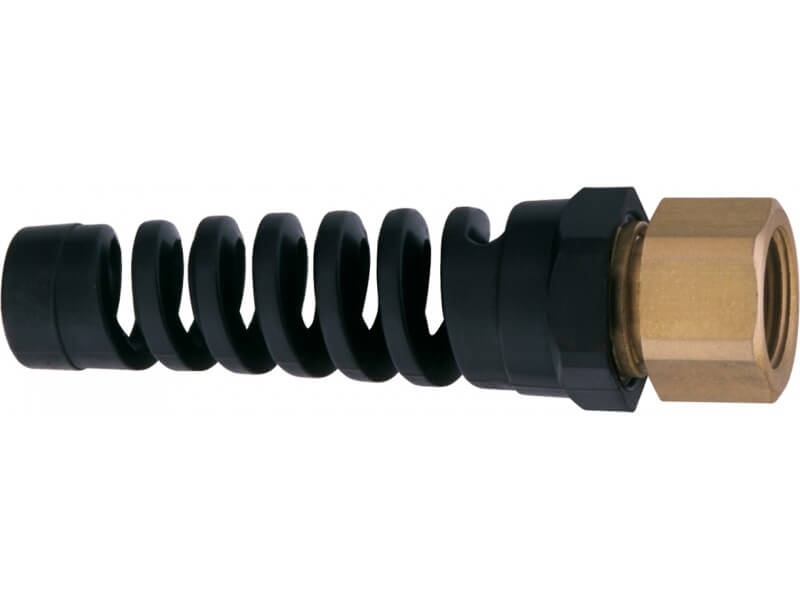

Końcówka sztywna z gwintem wewnętrznym, wykonana z mosiądzu gładkiego MS 58, lub ze stali niklowanej, z Poliamidową lub ze Stali szlachetnej osłoną na wąż.

Ogólne właściwości materiałów:

Poliamid (PA) jest produktem polikondensacji kwasu adypinowego oraz heksametylodiaminy. Jest to tworzywa sztuczne z grupy tworzyw krystalicznych. Tworzywo to wyróżnia się znakomitymi parametrami mechanicznymi, dużą odpornością na rozciąganie i ścieranie, a także niewielkim współczynnikiem tarcia. Do największych zalet PA zaliczyć można stałość kształtu w wysokich temperaturach. Dodatkowo warto wspomnieć o ich odporności na działanie benzyny i różnego rodzaju rozpuszczalników, a jednocześnie dużą chłonność wilgoci. Odporność na temperaturę tego materiału wynosi między -30°C a +100°C.

Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.

Niklowanie powierzchni, w tym wypadku stali, stosuje się w celu zwiększenia odporności mechanicznej materiału oraz jego żywotności. Warstwa niklu powoduje, iż wyroby są trwalsze, mniej podatne na uszkodzenia mechaniczne, oraz kontakt z substancjami mogącymi powodować korozję, co może osłabić wytrzymałość szybkozłączki np na ciśnienie.

Stal Szlachetna to grupa stopów żelaza, potocznie rozumianych również jako stal nierdzewna, odróżniająca się jednak od niej procesem wytapiania wyłącznie metodami charakteryzującymi się wysokim stopniem czystości dodatków. Stal ta charakteryzuje się bardzo dobrą odpornością na czynniki powodujące korozję, takie jak powietrze atmosferyczne, rozcieńczone kwasy, roztwory alkaliczne, słona woda morska czy chemikalia. Podobnie jak w przypadku stali nierdzewnej, podlega ona normalizacji. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN.

Zastosowanie

Końcówki sztywne z gwintem wewnętrznym, są przeznaczone do stosowania z przewodami spiralnymi MODY, służą przede wszystkim do transportu sprężonego powietrza i mediów płynnych w przemyśle, warsztatach samochodowych i rzemieślniczych. Przewód doskonale sprawdza się również w transporcie środków myjących w myjniach samochodowych, w tym agresywnych chemicznie środków do czyszczenia felg aluminiowych.

Dostępne warianty produktu:

Zakończenie Przewodu z Gwintem Wewnętrznym - Typ SVK/SVS I - LUDECKE
nr artykułu
SVK 4614 I
  • gwint
    G 1/4''
  • rozmiar węża
    4/6
  • przelot
    3mm
  • materiał
    MS58
  • waga [g]
    25
Zakończenie Przewodu z Gwintem Wewnętrznym - Typ SVK/SVS I - LUDECKE
nr artykułu
SVK 5814 I
  • gwint
    G 1/4''
  • rozmiar węża
    5/8
  • przelot
    4,5mm
  • materiał
    MS58
  • waga [g]
    31
Zakończenie Przewodu z Gwintem Wewnętrznym - Typ SVK/SVS I - LUDECKE
nr artykułu
SVK 651014 I
  • gwint
    G 1/4''
  • rozmiar węża
    6,5/10
  • przelot
    5,5mm
  • materiał
    MS58
  • waga [g]
    48
Zakończenie Przewodu z Gwintem Wewnętrznym - Typ SVK/SVS I - LUDECKE
nr artykułu
SVK 81214 I
  • gwint
    G 1/4''
  • rozmiar węża
    8/12
  • przelot
    7mm
  • materiał
    MS58
  • waga [g]
    64
Zakończenie Przewodu z Gwintem Wewnętrznym - Typ SVK/SVS I - LUDECKE
nr artykułu
SVK 81238 I
  • gwint
    G 3/8''
  • rozmiar węża
    8/12
  • przelot
    7mm
  • materiał
    MS58
  • waga [g]
    66
Zakończenie Przewodu z Gwintem Wewnętrznym - Typ SVK/SVS I - LUDECKE
nr artykułu
SVK 91338 I
  • gwint
    G 3/8''
  • rozmiar węża
    9/13
  • przelot
    8mm
  • materiał
    MS58
  • waga [g]
    62
Zakończenie Przewodu z Gwintem Wewnętrznym - Typ SVK/SVS I - LUDECKE
nr artykułu
SVS 111612 I*
  • gwint
    G 1/2''
  • rozmiar węża
    11/16
  • przelot
    10mm
  • materiał
    stal
  • waga [g]
    180
