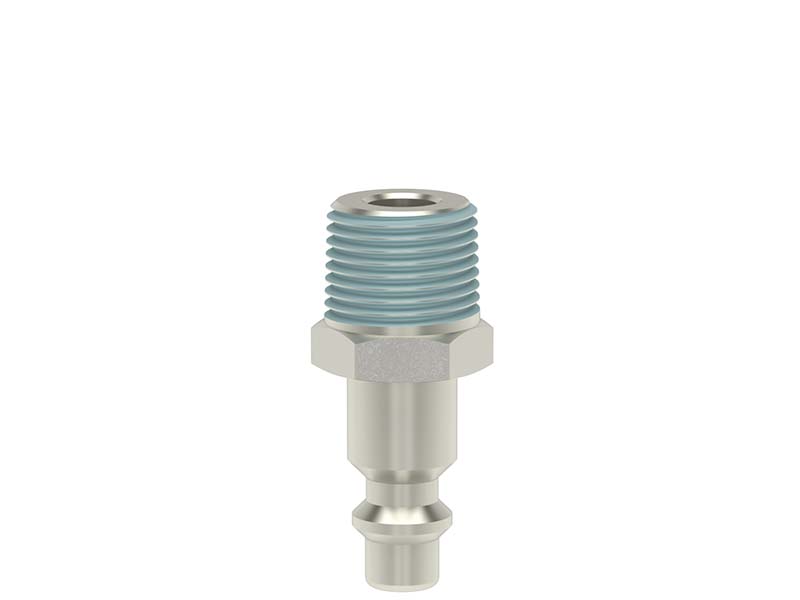

Wtyk z Gwintem Zewnętrznym - Stożkowym - Powlekanym - wg Normy ISO 6150B / US Mil Spe 4109 - DN 5,5 - Typ ESAI NAS - LUDECKE
Wtyk szybkozłączki wykonany zgodnie z amerykańską normą ISO 6150 B i US MIL. SPE. C4109, dający się obsługiwać jedną ręką. Gwint zewnętrzny powlekany wg ISO 228 i DIN EN 10226. Wykonany ze stali hartowanej. Szybkozłączki można używać do przesyłu sprężonego powietrza, płynnych i gazowych mediów w przemyśle i rzemiośle. Odpowiednik Parker|Rectus Series 23/24, Hansen 3000, Cejn 310, Milton, Gromelle 600.
Czytaj więcej >>- Norma: ISO 6150B/ US Mil. Spe. 4109.
- Ciśnienie robocze [bar]: 35.
- Temperatura pracy [°C]: od -20 do +100.
- Materiał: stal hartowana, niklowana.
- Medium: powietrze, media płynne i gazowe.
- Maksymalna przepustowość l/min: 1100.
- Gwint: ISO 228 / DIN EN 10226
| gwint | DN | SW |
L |
długość gwintu |
długość wtyku |
waga [g] |
nr artykułu |
| R 1/8'' | 5,5 | 13 | 38 | 9 | 24 | 19 | ESAI 18 NAS |
| R 1/4'' | 5,5 | 14 | 41 | 12 | 24 | 25 | ESAI 14 NAS |
| R 3/8'' | 5,5 | 17 | 42 | 13 | 24 | 35 | ESAI 38 NAS |
| R 1/2'' | 5,5 | 22 | 48 | 17 | 24 | 55 | ESAI 12 NAS |
- L - całkowita wysokość.
- SW - rozmiar klucza
|
szybkozłączka, gniazdo (cz. żeńska) wtyk (cz. męska)
Szybkozłączka z Zaworem Odcinającym ("jednostronnie") |
Informacje na temat 3 typów połączeń ("Z wolnym przelotem, jednostronnie i obustronnie odcinających") dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj. |
Właściwości użytych materiałów i zastosowanie.
Wtyk szybkozłączki z powlekanym gwintem zewnętrznym, wykonany ze stali hartowanej.
Ogólne właściwości materiałów:
Stal hartowana to jeden ze stopów żelaza, który należy do grupy materiałów o określonych właściwościach fizycznych nadawanych za pomocą metody obróbki. Powstaje ona w procesie nadawania stali określonych właściwości na drodze obróbki termicznej, dokładniej, wykorzystującej zmiany temperatury. Hartowanie stali polega na nagrzaniu materiału do określonej temperatury, utrzymaniu jej w określonym czasie. Nagrzana stal zmienia swoją strukturę wewnętrzną na martenzytyczną lub bainityczną, a następnie zostaje schłodzona. Zwykle za pomocą szybkiej kąpieli hartowniczej, najczęściej w wodzie bądź w oleju, ale wyróżnia się kilka sposobów schłodzenia, gwałtowne, stopniowe etc. Stal hartowana służy do produkcji wielu podzespołów przemysłowych podzespołów wykorzystywanych wszędzie tam, gdzie wymagana jest wyjątkowa odporność i twardość wykorzystywanego materiału.Niklowanie powierzchni, stosuje się w celu zwiększenia odporności mechanicznej materiału oraz jego żywotności. Warstwa niklu powoduje, iż wyroby są trwalsze, mniej podatne na uszkodzenia mechaniczne, oraz kontakt z agresywnymi substancjami mogącymi powodować osłabienie wytrzymałości szybkozłączki np. na ciśnienie.
Zastosowanie
Szybkozłączki z serii ESAI o rozmiarze DN 5,5 przeznaczone są przede wszystkim do transportu sprężonego powietrza. Część NAS posiada z jednej strony wtyk, a z drugiej znormalizowany, powlekany gwint zewnętrzny. Wtyki w szybkozłączkach jednostronnie odcinających nie posiadają zaworu.
Szybkozłączki te znajdą zastosowanie w wielu gałęziach przemysłu, dla przykładu w robotyce i automatyce do sterowania urządzeniami, maszynami, liniami produkcyjnymi i narzędziami. Nadają się do zasilania sprężonym powietrzem narzędzi i urządzeń pneumatycznych w warsztatach rzemieślniczych. Złącza mogą się również przydać w warsztatach samochodowych i blacharskich do obsługi narzędzi pneumatycznych. Szybkozłączki te są również stosowane do przesyłu cieczy i mediów płynnych. Na życzenie klienta, złącza te są dostępne z uszczelnieniem wykonanym z EPDM, FKM (Viton).
Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką. Według poniższej instrukcji:
| Instrukcja obsługi szybkozłączek | ||
 |
 |
 |
| Krok 1. Wpięcie wtyku jednym ruchem do gniazda | Krok 2. Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia. Otwiera to zawór znajdujący się w gnieździe złącza. | Krok 3 Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda i zamknięcie zaworu jednostronnie zamykającego w gnieździe. |
Dostępne warianty produktu:
-
gwintR 1/8''
-
DN5,5
-
SW13
-
L38
-
długość gwintu9
-
długość wtyku24
-
waga [g]19
-
gwintR 1/4''
-
DN5,5
-
SW14
-
L41
-
długość gwintu12
-
długość wtyku24
-
waga [g]25
-
gwintR 3/8''
-
DN5,5
-
SW17
-
L42
-
długość gwintu13
-
długość wtyku24
-
waga [g]35
-
gwintR 1/2''
-
DN5,5
-
SW22
-
L48
-
długość gwintu17
-
długość wtyku24
-
waga [g]55
