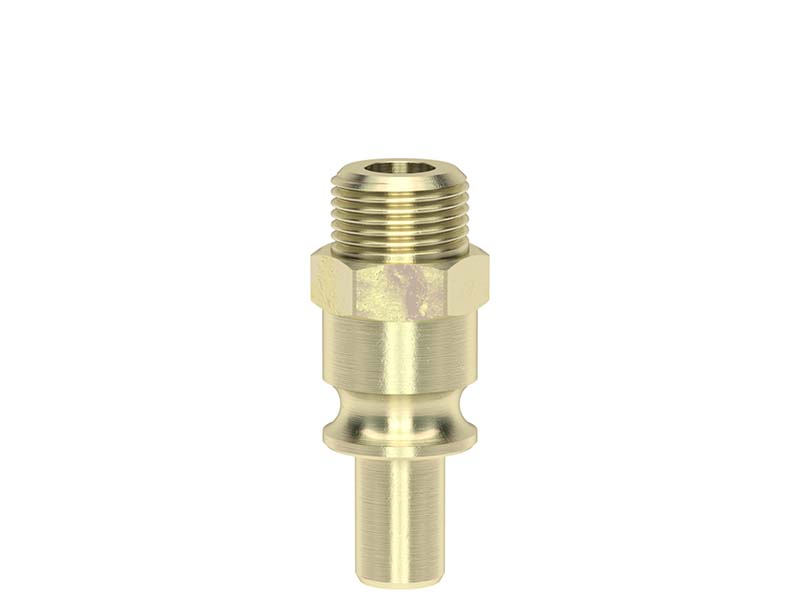

Wtyk Szybkozłączki - ze Stali - z Gwintem Zewnętrznym - DN 8 - Typ F1 K G - LUDECKE

Wtyk szybkozłączki DN 8 z gwintem zewnętrznym, wykonanej ze stali ocynkowanej do użytku w najcięższych warunkach. Przeznaczony do transportu powietrza.

Czytaj więcej >>

  • Ciśnienie robocze [bar]: 35.
  • Temperatura pracy [°C]: od -20 do +100.
  • Materiał: stal ocynkowana.
  • Medium: powietrze.
  • Przepustowość [l/min]: 1800.
  • Gwint: ISO 228.
gwint DN SW

L

długość

gwintu

długość

wtyku

waga

[g]

nr artykułu

G 3/8'' 8,0 19 51 10 32 54 F1 K 38 G
  • L - całkowita długość.
  • SW - rozmiar klucza

szybkozłączka, gniazdo (cz. żeńska) wtyk (cz. męska)

zaw-jedn-odc

Szybkozłączka z Zaworem Odcinającym

("jednostronnie")

Informacje na temat 3 typów połączeń

("Z wolnym przelotem, jednostronnie i obustronnie odcinających")

dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj.

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Wtyk szybkozłączki jednostronnie odcinającej z gwintem zewnętrznym, wykonane ze stali ocynkowanej.

Ogólne właściwości materiałów:

Stal ocynkowana jest to stal zabezpieczona przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu.
Zastosowanie

Szybkozłączki z serii F 1 K o rozmiarze DN 8 przeznaczone są przede wszystkim do transportu sprężonego powietrza. Część G posiada z jednej strony wtyk, a z drugiej znormalizowany gwint zewnętrzny. Wtyki w szybkozłączkach jednostronnie odcinających nie posiadają zaworu.

Szybkozłączki te znajdą zastosowanie w wielu gałęziach przemysłu do zasilania powietrzem wymagających dużego obciążenia narzędzi i urządzeń. Nadają się do zasilania sprężonym powietrzem narzędzi i urządzeń pneumatycznych, w warsztatach rzemieślniczych. Szybkozłączki te charakteryzują się bardzo wysokim współczynnikiem przepływu, dzięki czemu mogą współpracować z wymagającymi narzędziami, które wymagają do poprawnej pracy właśnie wysokiego współczynnika przepływu mediów. Dzięki wytrzymałej konstrukcji, mogą pracować w ciężkich warunkach pracy o dużym natężeniu. Na życzenie klienta, złącza te są dostępne z uszczelnieniem wykonanym z EPDM, FKM (Viton).

Szybkozłączki wymagają obsługi dwoma rękoma, co zabezpiecza połączenie przed nieumyślnym bądź przypadkowym rozpięciem. Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, według poniższej instrukcji:

Zasada Działania Szybkozłączek obsługiwanych dwoma rękoma, dwustopniowo.
intrukcja-breath1 intrukcja-breath2 intrukcja-breath3

Krok 1

Wpięcie wtyku jednym ruchem do gniazda

Krok 2

Dzięki zabezpieczeniu, pociągniecie wtyku nie spowoduje rozpięcia złącza.

Krok 3

Aby rozpiąć złącze, należy wcisnąć jedną ręką wtyczkę do gniazda (dolna strzałka), a drugą ręką należy odciągnąć pierścień zabezpieczający na złączce w kierunku wtyczki (strzałka górna). Tylko wtedy zamknięcie zostanie odblokowane i będzie można wyciągnąć wtyk z gniazda.


Dostępne warianty produktu:

Wtyk Szybkozłączki - ze Stali - z Gwintem Zewnętrznym - DN 8 - Typ F1 K G - LUDECKE
nr artykułu
F1 K 38 G
  • gwint
    G 3/8''
  • DN
    8,0
  • SW
    19
  • L
    51
  • długość gwintu
    10
  • długość wtyku
    32
  • waga [g]
    54
