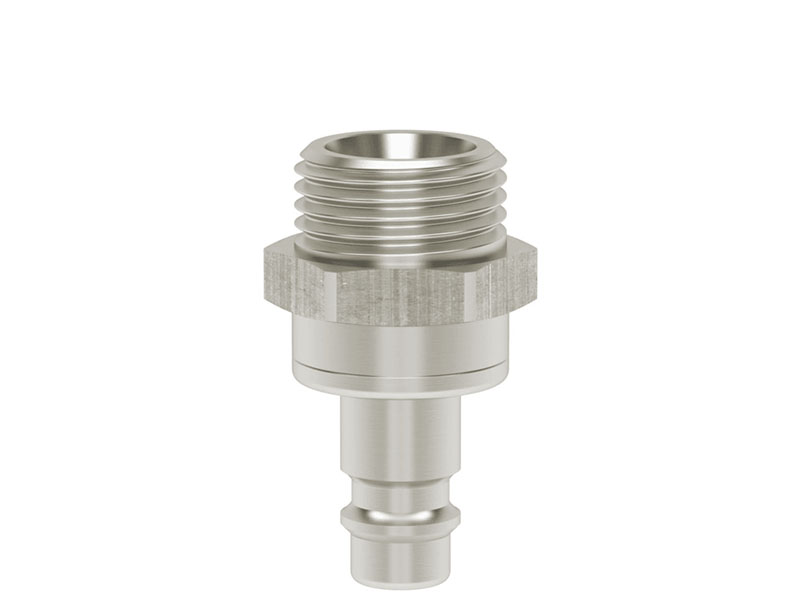

Wtyk Szybkozłączki z Zaworem Odcinającym i Gwintem Zewnętrznym STANDARD DN 7,2 - Typ ESN NAAB - LUDECKE

Wtyk szybkozłączki o solidnej konstrukcji z gwintem zewnętrznym, optymalnym uszczelnieniem, dające się obsługiwać jedną ręką. Wykonanie korpusu z mosiądzu niklowanego. Kompatybilne z szybkozłączami PARKER i RECTUS Seria 25/26. Stosowane do obsługi montażu instalacji pneumatycznych i do przesyłu powietrza. Szybkozłączki z zaworem odcinającym. Wtyki szybkozłączki przeznaczone do stosowania z gniazdami z zaworem odcinającym i iglicą otwierającą zawór wtyku.

Czytaj więcej >>

  • Ciśnienie robocze [bar]: 35.
  • Temperatura pracy [°C]: od -20 do +100.
  • Materiał przyłącza, korpusu zaworu, zaworu, tulei odłączającej: mosiądz MS 58 gładki/niklowany
  • Materiał sprężyny, pierścienia ustalającego, kulek: stal szlachetna DIN 1.4310
  • Medium: powietrze i inne media.
  • Maksymalna przepustowość l/min: 630.
  • Uszczelnienie: Perbunan NBR. (inne materiały na zamówienie - EPDM-FKM)
  • Gwint: ISO 228
  • Odpowiednik: PARKER,RECTUS Typ 25/26, Cejn 320.
gwint DN SW

L

długość

gwintu

długość

wtyku

waga

[g]

nr artykułu

G 1/8" 7,2 22 44 9 20 45 ESN 18 NAAB
G 1/4'' 7,2 22 44 9 20 45 ESN 14 NAAB
G 3/8'' 7,2 22 44 10 20 48 ESN 38 NAAB
G 1/2'' 7,2 24 44,5 10 20 60 ESN 12 NAAB
M 14x1,5 7,2 22 43,5 9 20 46 ESN 1415 NAAB
M 16x1,5 7,2 22 43,5 9 20 46 ESN 1615 NAAB
M 18x1,5 7,2 22 43,5 9 20 46 ESN 1815 NAAB
  • L - całkowita wysokość
  • SW - rozmiar klucza

zaw-dwust-odc

Szybkozłączka z Zaworem Odcinającym

("obustronnie" - z Iglicą)

Informacje na temat 3 typów połączeń

("Z wolnym przelotem, jednostronnie i obustronnie odcinających")

Gniazda szybkozłączek obustronnie odcinających można łączyć z wtykami z wolnym przelotem, ale wtyków obustronnie odcinających nie wolno łączyć z gniazdami jednostronnie odcinającymi.

dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj.

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Wtyk szybkozłączki z gwintem zewnętrznym, wykonane z mosiądzu (MS 58) niklowanego, z elementami ze stali szlachetnej i uszczelnieniem z gumy nitrylowej (NBR).

Ogólne właściwości materiałów:

Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.

Niklowanie powierzchni, w tym wypadku mosiądzu, stosuje się w celu zwiększenia odporności mechanicznej materiału oraz jego żywotności. Warstwa niklu powoduje, iż wyroby są trwalsze, mniej podatne na uszkodzenia mechaniczne, oraz kontakt z substancjami mogącymi powodować zgąbczenie mosiądzu (wypłukiwanie cynku ze stopu przy kontakcie z agresywnymi mediami utleniającymi, takimi jak chlor), co może osłabić wytrzymałość szybkozłączki np. na ciśnienie.

Stal Szlachetna to grupa stopów żelaza, potocznie rozumianych również jako stal nierdzewna, odróżniająca się jednak od niej procesem wytapiania wyłącznie metodami charakteryzującymi się wysokim stopniem czystości dodatków. Stal ta charakteryzuje się bardzo dobrą odpornością na czynniki powodujące korozję, takie jak powietrze atmosferyczne, rozcieńczone kwasy, roztwory alkaliczne, słona woda morska czy chemikalia. Podobnie jak w przypadku stali nierdzewnej, podlega ona normalizacji. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN.

NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.

Zastosowanie

Szybkozłączki z serii ESN o rozmiarze DN 7,2 przeznaczone są przede wszystkim do transportu sprężonego powietrza w systemach pneumatycznych. Część NAAB posiada z jednej strony wtyk szybkozłączki, a z drugiej znormalizowany gwint zewnętrzny. Wtyk ten jest przeznaczony do połączenia z gniazdem wyposażonym w zawór odcinający i iglicę, która otworzy zawór wtyku. Zastosowanie tych szybkozłączek zapobiega wydostawaniu się medium w przypadku rozpięcia przewodu i nie wymaga dodatkowego zaworu zamykającego instalacje w celu jej rozpięcia. Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką. Według poniższej instrukcji:

Instrukcja obsługi szybkozłączek
plug-play1 plug-play2 plug-play3
Krok 1. Wpięcie wtyku jednym ruchem do gniazda Krok 2. Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia. Otwiera to zawór znajdujący się w gnieździe złącza. Krok 3 Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda i zamknięcie zaworu jednostronnie zamykającego w gnieździe.

Szybkozłącza te znajdą zastosowanie w wielu gałęziach przemysłu, dla przykładu w robotyce i automatyce do sterowania urządzeniami, maszynami, liniami produkcyjnymi i narzędziami. Sprawdzają się również stosowane przy technologii pomiarowej. Nadają się do zasilania powietrzem narzędzi i urządzeń pneumatycznych. Seria ES doskonale sprawdzi się również w warsztatach hobbystów, do zasilania skompresowanym powietrzem aerografów dla modelarzy czy artystów plastyków. Złącza mogą się również przydać w warsztatach samochodowych i blacharskich do obsługi narzędzi pneumatycznych. Na życzenie klienta, złącza te są dostępne z uszczelnieniem wykonanym z EPDM, FKM (Viton).


Dostępne warianty produktu:

Wtyk Szybkozłączki z Zaworem Odcinającym i Gwintem Zewnętrznym STANDARD DN 7,2 - Typ ESN NAAB - LUDECKE
nr artykułu
ESN 18 NAAB
  • gwint
    G 1/8"
  • DN
    7,2
  • SW
    22
  • L
    44
  • długość gwintu
    9
  • długość wtyku
    20
  • waga [g]
    45
Wtyk Szybkozłączki z Zaworem Odcinającym i Gwintem Zewnętrznym STANDARD DN 7,2 - Typ ESN NAAB - LUDECKE
nr artykułu
ESN 14 NAAB
  • gwint
    G 1/4''
  • DN
    7,2
  • SW
    22
  • L
    44
  • długość gwintu
    9
  • długość wtyku
    20
  • waga [g]
    45
Wtyk Szybkozłączki z Zaworem Odcinającym i Gwintem Zewnętrznym STANDARD DN 7,2 - Typ ESN NAAB - LUDECKE
nr artykułu
ESN 38 NAAB
  • gwint
    G 3/8''
  • DN
    7,2
  • SW
    22
  • L
    44
  • długość gwintu
    10
  • długość wtyku
    20
  • waga [g]
    48
Wtyk Szybkozłączki z Zaworem Odcinającym i Gwintem Zewnętrznym STANDARD DN 7,2 - Typ ESN NAAB - LUDECKE
nr artykułu
ESN 12 NAAB
  • gwint
    G 1/2''
  • DN
    7,2
  • SW
    24
  • L
    44,5
  • długość gwintu
    10
  • długość wtyku
    20
  • waga [g]
    60
Wtyk Szybkozłączki z Zaworem Odcinającym i Gwintem Zewnętrznym STANDARD DN 7,2 - Typ ESN NAAB - LUDECKE
nr artykułu
ESN 1415 NAAB
  • gwint
    M 14x1,5
  • DN
    7,2
  • SW
    22
  • L
    43,5
  • długość gwintu
    9
  • długość wtyku
    20
  • waga [g]
    46
Wtyk Szybkozłączki z Zaworem Odcinającym i Gwintem Zewnętrznym STANDARD DN 7,2 - Typ ESN NAAB - LUDECKE
nr artykułu
ESN 1615 NAAB
  • gwint
    M 16x1,5
  • DN
    7,2
  • SW
    22
  • L
    43,5
  • długość gwintu
    9
  • długość wtyku
    20
  • waga [g]
    46
Wtyk Szybkozłączki z Zaworem Odcinającym i Gwintem Zewnętrznym STANDARD DN 7,2 - Typ ESN NAAB - LUDECKE
nr artykułu
ESN 1815 NAAB
  • gwint
    M 18x1,5
  • DN
    7,2
  • SW
    22
  • L
    43,5
  • długość gwintu
    9
  • długość wtyku
    20
  • waga [g]
    46
