Wtyk Szybkozłączki z Zaworem Odcinającym i Gwintem Zewnętrznym MINI DN 5 - Typ ESMN NAAB - LUDECKE

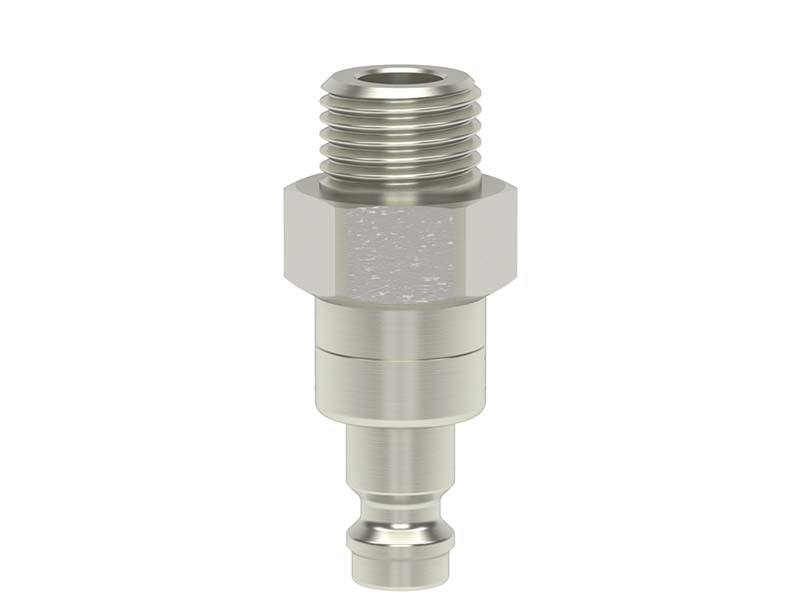

Wtyk szybkozłączki o solidnej konstrukcji z gwintem zewnętrznym, optymalnym uszczelnieniem, dające się obsługiwać jedną ręką. Wykonanie korpusu z mosiądzu niklowanego. Kompatybilne z szybkozłączami PARKER i RECTUS Seria 21. Stosowane do obsługi montażu instalacji pneumatycznych i do przesyłu powietrza. Wtyk szybkozłączki z zaworem odcinającym można stosować wyłącznie z szybkozłączką, która w końcówce nr artykułu posiada litery AB. Wtyk stosowany również z gniazdami szybkozłączek bezwyciekowych z serii ESMLA.

Czytaj więcej >>

  • Ciśnienie robocze [bar]: 35. (8 dla cieczy)
  • Temperatura pracy [°C]: od -20 do +100.
  • Materiał Korpusu, korpusu zaworu, zawór: mosiądz MS 58 niklowany
  • Materiał pierścienia ustalającego: stal szlachetna DIN 1.4310
  • Materiał Kulki: stal szlachetna DIN 1.3541
  • Medium: powietrze. (ciecze w połączeniu z ESMLA)
  • Maksymalna przepustowość l/min: 330.
  • Uszczelnienie: Perbunan NBR.(inne materiały na zamówienie - EPDM, FKM)
  • Gwint: ISO 228 / DIN 13.
gwint DN SW

L

długość

gwintu

długość

wtyku

waga

[g]

nr artykułu

niklowane

G 1/8'' 5 13 40 7 14 26 ESMN 18 NAAB
G 1/4'' 5 17 42 9 14 35 ESMN 14 NAAB
G 3/8'' 5 19 42 9 14 42 ESMN 38 NAAB
M 10x1 5 14 40 7 14 25 ESMN 101 NAAB
M 12x1,5 5 17 44 10 14 35 ESMN 121 NAAB
M 14x1,5 5 17 44 10 14 36 ESMN 141 NAAB
  • L - całkowita wysokość.
  • SW - rozmiar klucza

zaw-dwust-odc

Szybkozłączka z Zaworem Odcinającym

("obustronnie" - z Iglicą)

zaw-dwust-odc-suchoodcin

Szybkozłączka suchoodcinająca / niekapiąca

("obustronnie odcinająca")

Wtyk szybkozłączki z zaworem odcinającym można stosować wyłącznie z szybkozłączką, która przeznaczona jest do zaworów obustronnie odcinających (w końcówce nr artykułu posiada litery AB).

Wtyki z serii ESM/ESMN z zaworem odcinającym łączy się również z szybkozłączkami, (gniazdami) z serii ESMLA - bezwyciekowymi

Informacje na temat 3 typów połączeń

("Z wolnym przelotem, jednostronnie i obustronnie odcinających")

dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj.

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Wtyk szybkozłącza z gwintem zewnętrznym, wykonany z mosiądzu (MS 58) niklowanego, z elementami ze stali szlachetnej i uszczelnieniem z gumy nitrylowej (NBR).

Ogólne właściwości materiałów:

Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.

Niklowanie powierzchni, w tym wypadku mosiądzu, stosuje się w celu zwiększenia odporności mechanicznej materiału oraz jego żywotności. Warstwa niklu powoduje, iż wyroby są trwalsze, mniej podatne na uszkodzenia mechaniczne, oraz kontakt z substancjami mogącymi powodować zgąbczenie mosiądzu (wypłukiwanie cynku ze stopu przy kontakcie z agresywnymi mediami utleniającymi, takimi jak chlor), co może osłabić wytrzymałość szybkozłączki np. na ciśnienie.

Stal Szlachetna to grupa stopów żelaza, potocznie rozumianych również jako stal nierdzewna, odróżniająca się jednak od niej procesem wytapiania wyłącznie metodami charakteryzującymi się wysokim stopniem czystości dodatków. Stal ta charakteryzuje się bardzo dobrą odpornością na czynniki powodujące korozję, takie jak powietrze atmosferyczne, rozcieńczone kwasy, roztwory alkaliczne, słona woda morska czy chemikalia. Podobnie jak w przypadku stali nierdzewnej, podlega ona normalizacji. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN.

NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.

Zastosowanie

Szybkozłączki z serii ESMN o rozmiarze DN 5 przeznaczone są przede wszystkim do transportu sprężonego powietrza w systemach pneumatycznych. Część NAAB posiada z jednej strony wtyk szybkozłączki, a z drugiej znormalizowany gwint zewnętrzny. Wtyk ten jest przeznaczony do połączenia wyłącznie z gniazdami wyposażonymi w zawór odcinający, posiadającymi w końcówce oznaczenia katalogowego "AB" - czyli przeznaczone do zaworów obustronnie odcinających, w których konstrukcji zastosowano iglicę otwierającą zawór wtyku. Zastosowanie tych szybkozłączy zapobiega wydostawaniu się medium w przypadku rozpięcia przewodu i nie wymaga dodatkowego zaworu zamykającego instalacje w celu jej rozpięcia. Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką. Według poniższej instrukcji:

Instrukcja obsługi szybkozłączek
plug-play1 plug-play2 plug-play3
Krok 1. Wpięcie wtyku jednym ruchem do gniazda Krok 2. Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia. Otwiera to zawór znajdujący się w gnieździe złącza. Krok 3 Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda i zamknięcie zaworu jednostronnie zamykającego w gnieździe.

Wtyki stosowane w połączeniu z szybkozłączkami z serii ESMLA nie tworzą jakichkolwiek wycieków podczas obsługi, dlatego znajdą również zastosowanie w przemyśle elektronicznym, farmaceutycznym, chemicznym, telekomunikacji, w energetycznym, automatyce, cybernetyce i wielu innych gałęziach przemysłu przy chłodzeniu urządzeń pod napięciem.

Szybkozłącza te znajdą zastosowanie w wielu gałęziach przemysłu, dla przykładu w robotyce i automatyce do sterowania urządzeniami, maszynami, liniami produkcyjnymi i narzędziami. Sprawdzają się również stosowane przy technologii pomiarowej. Nadają się do zasilania powietrzem narzędzi i urządzeń pneumatycznych. Seria ESM doskonale sprawdzi się również w warsztatach hobbystów, do zasilania skompresowanym powietrzem aerografów dla modelarzy czy artystów plastyków. Złącza mogą się również przydać w warsztatach samochodowych i blacharskich do obsługi narzędzi pneumatycznych. Na życzenie klienta, złącza te są dostępne z uszczelnieniem wykonanym z EPDM, FKM (Viton).


Dostępne warianty produktu:

Wtyk Szybkozłączki z Zaworem Odcinającym i Gwintem Zewnętrznym MINI DN 5 - Typ ESMN NAAB - LUDECKE
nr artykułu niklowane
ESMN 18 NAAB
  • gwint
    G 1/8''
  • DN
    5
  • SW
    13
  • L
    40
  • długość gwintu
    7
  • długość wtyku
    14
  • waga [g]
    26
Wtyk Szybkozłączki z Zaworem Odcinającym i Gwintem Zewnętrznym MINI DN 5 - Typ ESMN NAAB - LUDECKE
nr artykułu niklowane
ESMN 14 NAAB
  • gwint
    G 1/4''
  • DN
    5
  • SW
    17
  • L
    42
  • długość gwintu
    9
  • długość wtyku
    14
  • waga [g]
    35
Wtyk Szybkozłączki z Zaworem Odcinającym i Gwintem Zewnętrznym MINI DN 5 - Typ ESMN NAAB - LUDECKE
nr artykułu niklowane
ESMN 38 NAAB
  • gwint
    G 3/8''
  • DN
    5
  • SW
    19
  • L
    42
  • długość gwintu
    9
  • długość wtyku
    14
  • waga [g]
    42
Wtyk Szybkozłączki z Zaworem Odcinającym i Gwintem Zewnętrznym MINI DN 5 - Typ ESMN NAAB - LUDECKE
nr artykułu niklowane
ESMN 101 NAAB
  • gwint
    M 10x1
  • DN
    5
  • SW
    14
  • L
    40
  • długość gwintu
    7
  • długość wtyku
    14
  • waga [g]
    25
Wtyk Szybkozłączki z Zaworem Odcinającym i Gwintem Zewnętrznym MINI DN 5 - Typ ESMN NAAB - LUDECKE
nr artykułu niklowane
ESMN 121 NAAB
  • gwint
    M 12x1,5
  • DN
    5
  • SW
    17
  • L
    44
  • długość gwintu
    10
  • długość wtyku
    14
  • waga [g]
    35
Wtyk Szybkozłączki z Zaworem Odcinającym i Gwintem Zewnętrznym MINI DN 5 - Typ ESMN NAAB - LUDECKE
nr artykułu niklowane
ESMN 141 NAAB
  • gwint
    M 14x1,5
  • DN
    5
  • SW
    17
  • L
    44
  • długość gwintu
    10
  • długość wtyku
    14
  • waga [g]
    36
