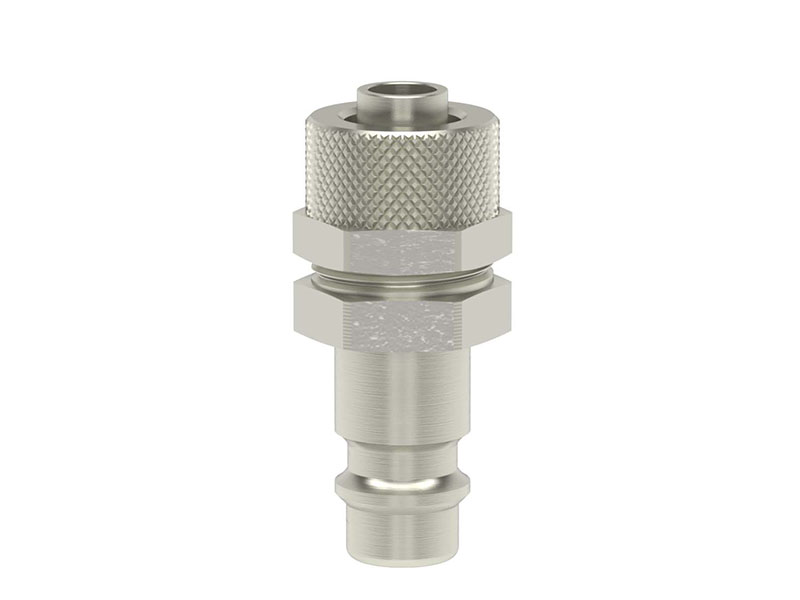

Wtyk Szybkozłączki z Króćcem do Węża - z Nakrętką Zaciskową STANDARD DN 7,2 Typ ESN SQ - Odpowiednik RECTUS - Typ 25/26 - LUDECKE
Uniwersalny wtyk szybkozłączki STANDARD DN 7,2 dającej się obsługiwać jedną ręką, zakończony króćcem do węża z nakrętką zaciskową. Wykonanie korpusu z mosiądzu niklowanego. Kompatybilne z szybkozłączkami PARKER, RECTUS Seria 25/26. CEJN 320. Przeznaczona do obsługi urządzeń pneumatycznych i przesyłu powietrza.
Czytaj więcej >>- Ciśnienie robocze [bar]: 35.
- Temperatura pracy [°C]: od -20 do +100.
- Wtyk: mosiądz MS 58 niklowany
- Medium: powietrze i inne media.
- Maksymalna przepustowość l/min: 1100.
- Odpowiednik: PARKER,RECTUS Typ 25/26, Cejn 320.
- Gwint: ISO 228 / DIN 13
|
Ø węża |
DN | SW |
L |
długość wtyku |
SW1 |
waga [g] |
nr artykułu |
| 4x6 | 7,2 | 12 | 34 | 20 | - | 18 | ESN 4 SQ |
| 6x8 | 7,2 | 14 | 34 | 20 | - | 19 | ESN 6 SQ |
| 8x10 | 7,2 | 17 | 43 | 20 | 17 | 38 | ESN 8 SQ |
| 9x12 | 7,2 | 17 | 43 | 20 | 17 | 36 | ESN 9 SQ |
- L - całkowita wysokość
- d - średnica
- SW - rozmiar klucza szybkozłączki
- SW1 - rozmiar klucza nakrętki zaciskowej
|
szybkozłączka, gniazdo (cz. żeńska) wtyk (cz. męska)
Szybkozłączka z Zaworem Odcinającym ("jednostronnie") |
szybkozłączka, gniazdo (cz. żeńska) wtyk (cz. męska)
Szybkozłączka z Wolnym Przelotem ("bez zaworów") |
Informacje na temat 3 typów połączeń ("Z wolnym przelotem, jednostronnie i obustronnie odcinających") dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj. |
Właściwości użytych materiałów i zastosowanie.
Wtyk szybkozłączki z króćcem do węża i nakrętką zaciskową wykonany z mosiądzu (MS 58) niklowanego.
Ogólne właściwości materiałów:
Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.
Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.
Niklowanie powierzchni, w tym wypadku mosiądzu, stosuje się w celu zwiększenia odporności mechanicznej materiału oraz jego żywotności. Warstwa niklu powoduje, iż wyroby są trwalsze, mniej podatne na uszkodzenia mechaniczne, oraz kontakt z substancjami mogącymi powodować zgąbczenie mosiądzu (wypłukiwanie cynku ze stopu przy kontakcie z agresywnymi mediami utleniającymi, takimi jak chlor), co może osłabić wytrzymałość szybkozłączki np na ciśnienie.
Zastosowanie
Szybkozłączki z serii ESN o rozmiarze STANDARD DN 7,2 przeznaczone są przede wszystkim do transportu sprężonego powietrza w systemach pneumatycznych. Część SQ posiada z jednej strony wtyk szybkozłączki, a z drugiej króciec do węża zakończony nakrętką zaciskową na wąż. Wtyki w złączach jednostronnie odcinających nie posiadają zaworu odcinającego. Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką. Według poniższej instrukcji:
| Instrukcja obsługi szybkozłączek | ||
 |
 |
 |
| Krok 1. Wpięcie wtyku jednym ruchem do gniazda | Krok 2. Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia. Otwiera to zawór znajdujący się w gnieździe złącza. | Krok 3 Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda i zamknięcie zaworu jednostronnie zamykającego w gnieździe. |
Szybkozłącza te znajdą zastosowanie w wielu gałęziach przemysłu, dla przykładu w robotyce i automatyce do sterowania urządzeniami, maszynami, liniami produkcyjnymi i narzędziami. Sprawdzają się również stosowane przy technologii pomiarowej. Nadają się do zasilania powietrzem narzędzi i urządzeń pneumatycznych. Złącza mogą się również przydać w warsztatach samochodowych i blacharskich do obsługi narzędzi pneumatycznych. Na życzenie klienta, złącza te są dostępne z uszczelnieniem wykonanym z EPDM, FKM (Viton).
Dostępne warianty produktu:
-
Ø węża4x6
-
DN7,2
-
SW12
-
L34
-
długość wtyku20
-
SW1-
-
waga [g]18
-
Ø węża6x8
-
DN7,2
-
SW14
-
L34
-
długość wtyku20
-
SW1-
-
waga [g]19
-
Ø węża8x10
-
DN7,2
-
SW17
-
L43
-
długość wtyku20
-
SW117
-
waga [g]38
-
Ø węża9x12
-
DN7,2
-
SW17
-
L43
-
długość wtyku20
-
SW117
-
waga [g]36
