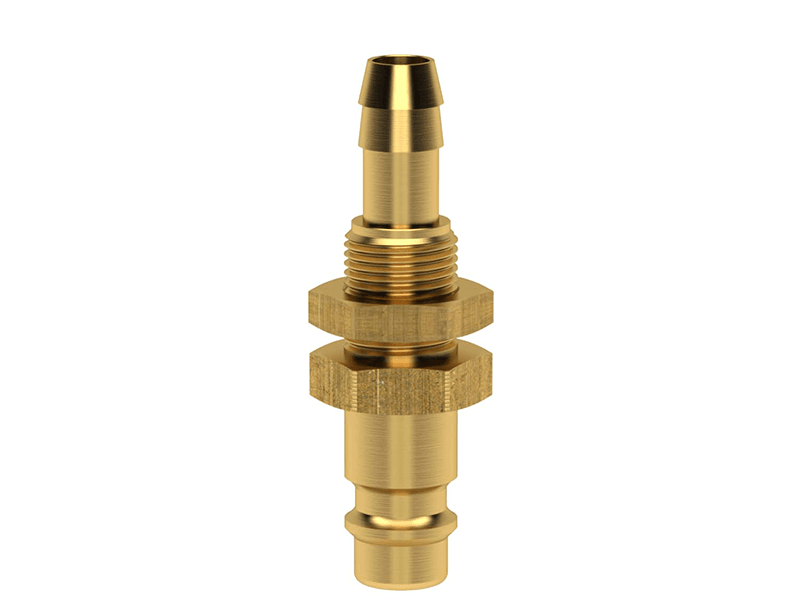

Wtyk Szybkozłączki z Króćcem do Węża - Grodziowy - STANDARD DN 7,2 - Typ ES SSV - Odpowiednik RECTUS - Typ 25/26 - LUDECKE

Uniwersalny wtyk szybkozłączki STANDARD DN 7,2 dającej się obsługiwać jedną ręką, zakończony króćcem do węża. Wykonanie korpusu z mosiądzu gładkiego, niklowanego lub Stali ocynkowanej. Kompatybilne z szybkozłączkami PARKER, RECTUS Seria 25/26. CEJN 320. Przeznaczona do obsługi urządzeń pneumatycznych i przesyłu powietrza. Dzięki nakrętce kontrującej stosowana do montażu na tablicach rozdzielczych, panelach, grodziach.

Czytaj więcej >>

  • Ciśnienie robocze [bar]: 35.
  • Temperatura pracy [°C]: od -20 do +100.
  • Materiał przyłącza, korpusu zaworu, zaworu, tulei odłączającej: mosiądz MS 58 gładki
  • Materiał sprężyny, pierścienia ustalającego, kulek: stal szlachetna DIN 1.4310
  • Kołki: stal nierdzewna 1.4305
  • Wtyk: mosiądz MS 58 gładki
  • Medium: powietrze i inne media.
  • Maksymalna przepustowość l/min: 1100.
  • Uszczelnienie: Perbunan NBR. (inne materiały na zamówienie - EPDM-FKM)
  • Odpowiednik: PARKER,RECTUS Typ 25/26, Cejn 320.

Ø węża

DN SW

L

D [mm]

długość

króćca [mm]

gwint

długość

gwintu

SW1

długość

wtyku

waga

[g]

nr artykułu

MS 58
6 7,2 14 56 17 17 M 12x1 14 17 20 30 ES 6 SSV
8 7,2 17 56 17 17 M 12x1 14 17 20 35 ES 8 SSV
10 7,2 17 56 17 17 M 14x1 14 19 20 42 ES 10 SSV

L - całkowita wysokość

d - całkowita szerokość

SW - rozmiar klucza szybkozłączki

SW1 - rozmiar klucza nakrętki kontrującej

szybkozłączka, gniazdo (cz. żeńska) wtyk (cz. męska)

zaw-jedn-odc

Szybkozłączka z Zaworem Odcinającym

("jednostronnie")

szybkozłączka, gniazdo (cz. żeńska) wtyk (cz. męska)

zaw-wolny-przel

Szybkozłączka z Wolnym Przelotem

("bez zaworów")

Informacje na temat 3 typów połączeń

("Z wolnym przelotem, jednostronnie i obustronnie odcinających")

dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj.

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Wtyk szybkozłączki z króćcem do węża i nakrętką kontrującą, wykonany z mosiądzu (MS 58), z elementami ze stali szlachetnej i uszczelnieniem z gumy nitrylowej (NBR).

Ogólne właściwości materiałów:

Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.

Niklowanie powierzchni, w tym wypadku mosiądzu, stosuje się w celu zwiększenia odporności mechanicznej materiału oraz jego żywotności. Warstwa niklu powoduje, iż wyroby są trwalsze, mniej podatne na uszkodzenia mechaniczne, oraz kontakt z substancjami mogącymi powodować zgąbczenie mosiądzu (wypłukiwanie cynku ze stopu przy kontakcie z agresywnymi mediami utleniającymi, takimi jak chlor), co może osłabić wytrzymałość szybkozłączki np na ciśnienie.

Stal Szlachetna to grupa stopów żelaza, potocznie rozumianych również jako stal nierdzewna, odróżniająca się jednak od niej procesem wytapiania wyłącznie metodami charakteryzującymi się wysokim stopniem czystości dodatków. Stal ta charakteryzuje się bardzo dobrą odpornością na czynniki powodujące korozję, takie jak powietrze atmosferyczne, rozcieńczone kwasy, roztwory alkaliczne, słona woda morska czy chemikalia. Podobnie jak w przypadku stali nierdzewnej, podlega ona normalizacji. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN.

Stal ocynkowana jest to stal zabezpieczona przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu.

NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.

Zastosowanie

Szybkozłączki z serii ES o rozmiarze STANDARD DN 7,2 przeznaczone są przede wszystkim do transportu sprężonego powietrza w systemach pneumatycznych. Część SSV posiada z jednej strony gniazdo, a z drugiej gwint zewnętrzny zakończony króćcem do węża z nakrętką kontrującą. Umożliwia to montaż złącza na tablicach rozdzielczych, panelach, grodziach, w dostosowanych otworach montażowych. Wtyki w złączach jednostronnie odcinających nie posiadają zaworu odcinającego. Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką. Według poniższej instrukcji:

Instrukcja obsługi szybkozłączek
plug-play1 plug-play2 plug-play3
Krok 1. Wpięcie wtyku jednym ruchem do gniazda Krok 2. Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia. Otwiera to zawór znajdujący się w gnieździe złącza. Krok 3 Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda i zamknięcie zaworu jednostronnie zamykającego w gnieździe.

Szybkozłącza te znajdą zastosowanie w wielu gałęziach przemysłu, dla przykładu w robotyce i automatyce do sterowania urządzeniami, maszynami, liniami produkcyjnymi i narzędziami. Sprawdzają się również stosowane przy technologii pomiarowej. Nadają się do zasilania powietrzem narzędzi i urządzeń pneumatycznych. Złącza mogą się również przydać w warsztatach samochodowych i blacharskich do obsługi narzędzi pneumatycznych. Na życzenie klienta, złącza te są dostępne z uszczelnieniem wykonanym z EPDM, FKM (Viton).


Dostępne warianty produktu:

Wtyk Szybkozłączki z Króćcem do Węża - Grodziowy - STANDARD DN 7,2 - Typ ES SSV - Odpowiednik RECTUS - Typ 25/26 - LUDECKE
nr artykułu MS 58
ES 6 SSV
  • Ø węża
    6
  • DN
    7,2
  • SW
    14
  • L
    56
  • D [mm]
    17
  • długość króćca [mm]
    17
  • gwint
    M 12x1
  • długość gwintu
    14
  • SW1
    17
  • długość wtyku
    20
  • waga [g]
    30
Wtyk Szybkozłączki z Króćcem do Węża - Grodziowy - STANDARD DN 7,2 - Typ ES SSV - Odpowiednik RECTUS - Typ 25/26 - LUDECKE
nr artykułu MS 58
ES 8 SSV
  • Ø węża
    8
  • DN
    7,2
  • SW
    17
  • L
    56
  • D [mm]
    17
  • długość króćca [mm]
    17
  • gwint
    M 12x1
  • długość gwintu
    14
  • SW1
    17
  • długość wtyku
    20
  • waga [g]
    35
Wtyk Szybkozłączki z Króćcem do Węża - Grodziowy - STANDARD DN 7,2 - Typ ES SSV - Odpowiednik RECTUS - Typ 25/26 - LUDECKE
nr artykułu MS 58
ES 10 SSV
  • Ø węża
    10
  • DN
    7,2
  • SW
    17
  • L
    56
  • D [mm]
    17
  • długość króćca [mm]
    17
  • gwint
    M 14x1
  • długość gwintu
    14
  • SW1
    19
  • długość wtyku
    20
  • waga [g]
    42
