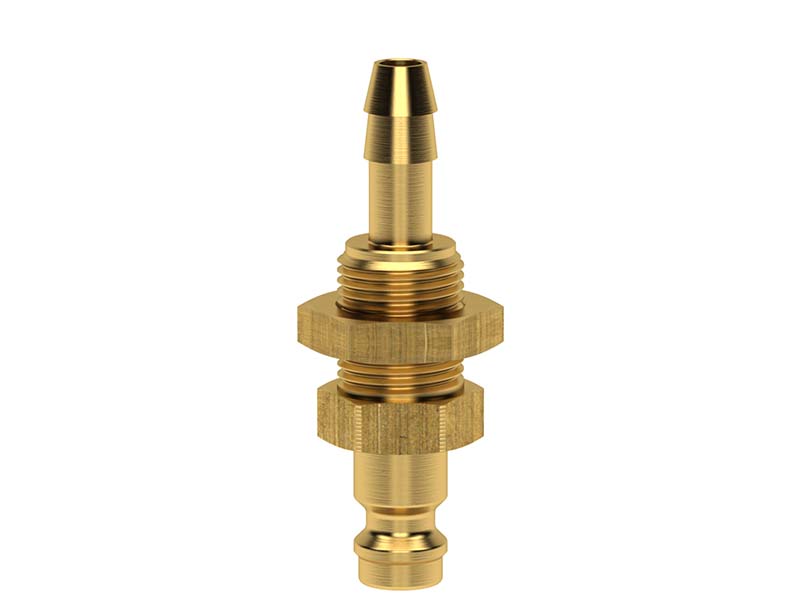

Wtyk szybkozłączki grodziowej o solidnej konstrukcji z króćcem do węża, nakrętką kontrującą, optymalnym uszczelnieniem, dające się obsługiwać jedną ręką. Przeznaczony do montażu na tablicach rozdzielczych, panelach czy grodziach. Wykonanie korpusu z mosiądzu gładkiego. Kompatybilne z szybkozłączkami PARKER i RECTUS Seria 21. Stosowane do obsługi montażu instalacji pneumatycznych i do przesyłu powietrza.
Czytaj więcej >>
Ø węża |
DN | SW |
l |
długość króćca [mm] |
gwint |
długość gwintu |
SW1 |
h |
waga [g] |
nr artykułu |
4 | 5 | 14 | 50 | 17 | M 10x1 | 14 | 14 | 4 | 20 | ESM 4 SSV |
6 | 5 | 14 | 50 | 17 | M 12x1 | 14 | 17 | 4 | 25 | ESM 6 SSV |
9 | 5 | 14 | 50 | 17 | M 14x1 | 14 | 19 | 4 | 30 | ESM 9 SSV |
gniazdo z zaworem - wtyk bez zaworu Szybkozłączka z Zaworem Odcinającym ("jednostronnie") |
szybkozłączka, gniazdo (cz. żeńska) wtyk (cz. męska) Szybkozłączka z Wolnym Przelotem ("bez zaworów") |
Wtyk bez zaworu wykorzystywany jest do połączeń "z wolnym przelotem" oraz "jednostronnie odcinających" Informacje na temat 3 typów połączeń ("Z wolnym przelotem, jednostronnie i obustronnie odcinających") dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj. |
Właściwości użytych materiałów i zastosowanie.
Wtyk szybkozłącza z króćcem do węża i nakrętką kontrującą, wykonany z mosiądzu (MS 58).
Ogólne właściwości materiałów:
Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.
Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.
Zastosowanie
Szybkozłączki z serii ESM o rozmiarze DN 5 przeznaczone są przede wszystkim do transportu sprężonego powietrza w systemach pneumatycznych. Część SSV posiada z jednej strony wtyk, a z drugiej krócicec do węża. Wtyk posiada nakrętkę kontującą, która umożliwia montaż w otworze np. tablicy rozdzielczej, panelu czy grodzi. Wtyki w złączach jednostronnie odcinających nie posiadają zaworu odcinającego. Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką. Według poniższej instrukcji:
Instrukcja obsługi szybkozłączek | ||
Krok 1. Wpięcie wtyku jednym ruchem do gniazda | Krok 2. Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia. Otwiera to zawór znajdujący się w gnieździe złącza. | Krok 3 Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda i zamknięcie zaworu jednostronnie zamykającego w gnieździe. |
Szybkozłącza te znajdą zastosowanie w wielu gałęziach przemysłu, dla przykładu w robotyce i automatyce do sterowania urządzeniami, maszynami, liniami produkcyjnymi i narzędziami. Sprawdzają się również stosowane przy technologii pomiarowej. Nadają się do zasilania powietrzem narzędzi i urządzeń pneumatycznych. Seria ESM doskonale sprawdzi się również w warsztatach hobbystów, do zasilania skompresowanym powietrzem aerografów dla modelarzy czy artystów plastyków. Złącza mogą się również przydać w warsztatach samochodowych i blacharskich do obsługi narzędzi pneumatycznych. Na życzenie klienta, złącza te są dostępne z uszczelnieniem wykonanym z EPDM, FKM (Viton).
