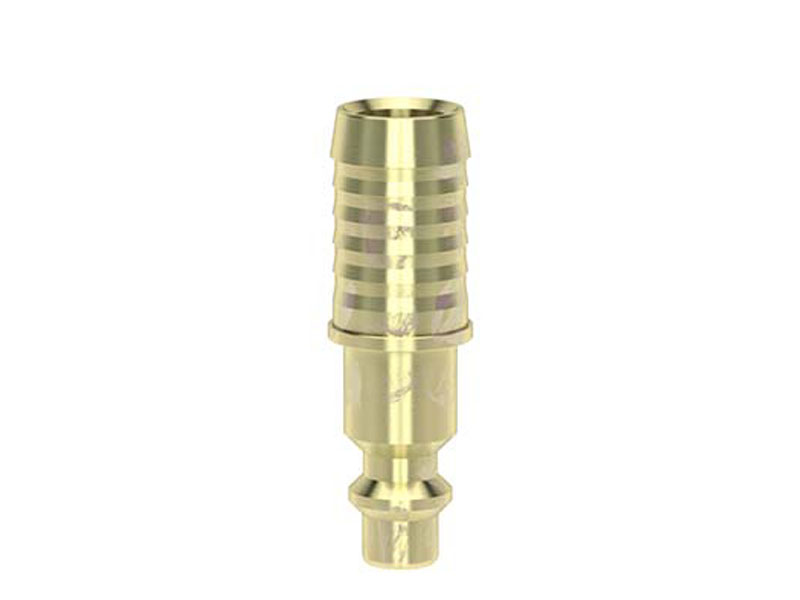

Wtyk Szybkozłączki z Króćcem do Węża - wg Normy US DN 5,5 - Stal Ocynkowana - Seria ESA SS - Odpowiednik RECTUS - Typ 23/24 - LUDECKE

Wtyk szybkozłączki z króćcem do węża, ze stali ocynkowanej, którą można obsługiwać jedna ręką. Przeznaczone do transportu powietrza i sprężonego powietrza. Profil wtyku wg normy ISO 6150B i amerykańskiej normy US-Mil. -Spec. C4109, odpowiednik Parker|Rectus Series 23/24,Hansen 3000, Cejn 310, Milton, Gromelle 600.

Czytaj więcej >>

  • Ciśnienie robocze [bar]: 35.
  • Temperatura pracy [°C]: od -20 do +100.
  • Materiał: stal ocynkowana.
  • Medium: powietrze.
  • Przepustowość [l/min]: 775.
  • Odpowiednik: Parker|Rectus Series 23/24,Hansen 3000, Cejn 310, Milton, Gromelle 600.

Ø węża

DN

L

d

długość

króćca

długość

wtyku

materiał

waga

[g]

nr artykułu

6 5,5 49 12 25 24 stal ocynkowana 16 ESA 6 SS
9 5,5 48 12 24 24 stal ocynkowana 19 ESA 9 SS
13 5,5 48 12 23 24 stal ocynkowana 26 ESA 13 SS
  • L - całkowita długość.
  • d - średnica.

szybkozłączka, gniazdo (cz. żeńska) wtyk (cz. męska)

zaw-jedn-odc

Szybkozłączka z Zaworem Odcinającym

("jednostronnie")

Informacje na temat 3 typów połączeń

("Z wolnym przelotem, jednostronnie i obustronnie odcinających")

dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj.

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Wtyk szybkozłączki z króćcem do węża, wykonany z mosiądzu (MS 58) lub ze stali ocynkowanej.

Ogólne właściwości materiałów:

Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.

Zastosowanie

Szybkozłączki z serii ESA o rozmiarze DN 5,5 przeznaczone są przede wszystkim do transportu sprężonego powietrza. Część SS posiada z jednej strony wtyk o profilu zgodnym z normami amerykańskimi, a z drugiej króciec do węża. Wtyki w złączach jednostronnie odcinających nie posiadają zaworu.

Szybkozłączki te znajdą zastosowanie w wielu gałęziach przemysłu, dla przykładu w robotyce i automatyce do sterowania urządzeniami, maszynami, liniami produkcyjnymi i narzędziami. Nadają się do zasilania sprężonym powietrzem narzędzi i urządzeń pneumatycznych, w warsztatach rzemieślniczych. Złącza mogą się również przydać w warsztatach samochodowych i blacharskich do obsługi narzędzi pneumatycznych. Szybkozłączki te znajdą także zastosowanie przy zasilanych sprężonych powietrzem narzędziach hobbystycznych, takich jak aerografy w modelarstwie. Konstrukcja zamkniętej tulei chroni szybkozłączkę przed dostawaniem się zabrudzeń. Na życzenie klienta, złącza te są dostępne z uszczelnieniem wykonanym z EPDM, FKM (Viton).

Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką. Według poniższej instrukcji:

Instrukcja obsługi szybkozłączek
plug-play1 plug-play2 plug-play3
Krok 1. Wpięcie wtyku jednym ruchem do gniazda Krok 2. Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia. Otwiera to zawór znajdujący się w gnieździe złącza. Krok 3 Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda i zamknięcie zaworu jednostronnie zamykającego w gnieździe.


Dostępne warianty produktu:

Wtyk Szybkozłączki z Króćcem do Węża - wg Normy US DN 5,5 - Stal Ocynkowana - Seria ESA SS - Odpowiednik RECTUS - Typ 23/24 - LUDECKE
nr artykułu
ESA 6 SS
  • Ø węża
    6
  • DN
    5,5
  • L
    49
  • d
    12
  • długość króćca
    25
  • długość wtyku
    24
  • materiał
    stal ocynkowana
  • waga [g]
    16
Wtyk Szybkozłączki z Króćcem do Węża - wg Normy US DN 5,5 - Stal Ocynkowana - Seria ESA SS - Odpowiednik RECTUS - Typ 23/24 - LUDECKE
nr artykułu
ESA 9 SS
  • Ø węża
    9
  • DN
    5,5
  • L
    48
  • d
    12
  • długość króćca
    24
  • długość wtyku
    24
  • materiał
    stal ocynkowana
  • waga [g]
    19
Wtyk Szybkozłączki z Króćcem do Węża - wg Normy US DN 5,5 - Stal Ocynkowana - Seria ESA SS - Odpowiednik RECTUS - Typ 23/24 - LUDECKE
nr artykułu
ESA 13 SS
  • Ø węża
    13
  • DN
    5,5
  • L
    48
  • d
    12
  • długość króćca
    23
  • długość wtyku
    24
  • materiał
    stal ocynkowana
  • waga [g]
    26
