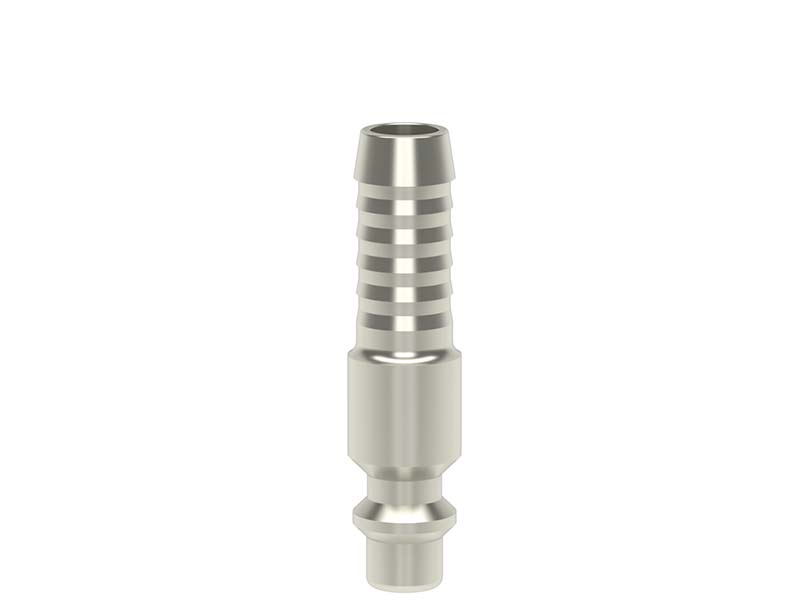

Wtyk Szybkozłączki z Króćcem do Węża - wg Normy ISO 6150B / US Mil Spe 4109 - DN 5,5 - Typ ESAI SS - LUDECKE

Wtyk szybkozłączki wykonany zgodnie z amerykańską normą ISO 6150 B i US MIL. SPE. C4109, dający się obsługiwać jedną ręką. Króciec do węża. Wykonany ze stali hartowanej. Szybkozłączki można używać do przesyłu sprężonego powietrza, płynnych i gazowych mediów w przemyśle i rzemiośle. Odpowiednik Parker|Rectus Series 23/24, Hansen 3000, Cejn 310, Milton, Gromelle 600.

Czytaj więcej >>

  • Norma: ISO 6150B / US Mil. Spe. 4109.
  • Ciśnienie robocze [bar]: 35.
  • Temperatura pracy [°C]: od -20 do +100.
  • Materiał: stal hartowana, niklowana.
  • Medium: powietrze, media płynne i gazowe.
  • Maksymalna przepustowość l/min: 1100.

Ø węża

DN

L

d

długość

króćca

długość

wtyku

waga

[g]

nr artykułu

6 5,5 48 14 23 24 15 ESAI 6 SS
8 5,5 48 14 23 24 17 ESAI 8 SS
9 5,5 48 14 23 24 18 ESAI 9 SS
10 5,5 48 14 23 24 20 ESAI 10 SS
13 5,5 48 14 23 24 25 ESAI 13 SS
  • L - całkowita długość
  • d - średnica

szybkozłączka, gniazdo (cz. żeńska) wtyk (cz. męska)

zaw-jedn-odc

Szybkozłączka z Zaworem Odcinającym

("jednostronnie")

Informacje na temat 3 typów połączeń

("Z wolnym przelotem, jednostronnie i obustronnie odcinających")

dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj.

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Wtyk szybkozłączki z króćcem do węża, wykonany ze stali hartowanej.

Ogólne właściwości materiałów:

Stal hartowana to jeden ze stopów żelaza, który należy do grupy materiałów o określonych właściwościach fizycznych nadawanych za pomocą metody obróbki. Powstaje ona w procesie nadawania stali określonych właściwości na drodze obróbki termicznej, dokładniej, wykorzystującej zmiany temperatury. Hartowanie stali polega na nagrzaniu materiału do określonej temperatury, utrzymaniu jej w określonym czasie. Nagrzana stal zmienia swoją strukturę wewnętrzną na martenzytyczną lub bainityczną, a następnie zostaje schłodzona. Zwykle za pomocą szybkiej kąpieli hartowniczej, najczęściej w wodzie bądź w oleju, ale wyróżnia się kilka sposobów schłodzenia, gwałtowne, stopniowe etc. Stal hartowana służy do produkcji wielu podzespołów przemysłowych podzespołów wykorzystywanych wszędzie tam, gdzie wymagana jest wyjątkowa odporność i twardość wykorzystywanego materiału.

Niklowanie powierzchni, stosuje się w celu zwiększenia odporności mechanicznej materiału oraz jego żywotności. Warstwa niklu powoduje, iż wyroby są trwalsze, mniej podatne na uszkodzenia mechaniczne, oraz kontakt z agresywnymi substancjami mogącymi powodować osłabienie wytrzymałości szybkozłączki np. na ciśnienie.

Zastosowanie

Szybkozłączki z serii ESAI o rozmiarze DN 5,5 przeznaczone są przede wszystkim do transportu sprężonego powietrza. Część SS posiada z jednej strony wtyk, a z drugiej króciec do węża. Wtyki w szybkozłączkach jednostronnie odcinających nie posiadają zaworu.

Szybkozłączki te znajdą zastosowanie w wielu gałęziach przemysłu, dla przykładu w robotyce i automatyce do sterowania urządzeniami, maszynami, liniami produkcyjnymi i narzędziami. Nadają się do zasilania sprężonym powietrzem narzędzi i urządzeń pneumatycznych w warsztatach rzemieślniczych. Złącza mogą się również przydać w warsztatach samochodowych i blacharskich do obsługi narzędzi pneumatycznych. Szybkozłączki te są również stosowane do przesyłu cieczy i mediów płynnych. Na życzenie klienta, złącza te są dostępne z uszczelnieniem wykonanym z EPDM, FKM (Viton).

Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką. Według poniższej instrukcji:

Instrukcja obsługi szybkozłączek
plug-play1 plug-play2 plug-play3
Krok 1. Wpięcie wtyku jednym ruchem do gniazda Krok 2. Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia. Otwiera to zawór znajdujący się w gnieździe złącza. Krok 3 Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda i zamknięcie zaworu jednostronnie zamykającego w gnieździe.


Dostępne warianty produktu:

Wtyk Szybkozłączki z Króćcem do Węża - wg Normy ISO 6150B / US Mil Spe 4109 - DN 5,5 - Typ ESAI SS - LUDECKE
nr artykułu
ESAI 6 SS
  • Ø węża
    6
  • DN
    5,5
  • L
    48
  • d
    14
  • długość króćca
    23
  • długość wtyku
    24
  • waga [g]
    15
Wtyk Szybkozłączki z Króćcem do Węża - wg Normy ISO 6150B / US Mil Spe 4109 - DN 5,5 - Typ ESAI SS - LUDECKE
nr artykułu
ESAI 8 SS
  • Ø węża
    8
  • DN
    5,5
  • L
    48
  • d
    14
  • długość króćca
    23
  • długość wtyku
    24
  • waga [g]
    17
Wtyk Szybkozłączki z Króćcem do Węża - wg Normy ISO 6150B / US Mil Spe 4109 - DN 5,5 - Typ ESAI SS - LUDECKE
nr artykułu
ESAI 9 SS
  • Ø węża
    9
  • DN
    5,5
  • L
    48
  • d
    14
  • długość króćca
    23
  • długość wtyku
    24
  • waga [g]
    18
Wtyk Szybkozłączki z Króćcem do Węża - wg Normy ISO 6150B / US Mil Spe 4109 - DN 5,5 - Typ ESAI SS - LUDECKE
nr artykułu
ESAI 10 SS
  • Ø węża
    10
  • DN
    5,5
  • L
    48
  • d
    14
  • długość króćca
    23
  • długość wtyku
    24
  • waga [g]
    20
Wtyk Szybkozłączki z Króćcem do Węża - wg Normy ISO 6150B / US Mil Spe 4109 - DN 5,5 - Typ ESAI SS - LUDECKE
nr artykułu
ESAI 13 SS
  • Ø węża
    13
  • DN
    5,5
  • L
    48
  • d
    14
  • długość króćca
    23
  • długość wtyku
    24
  • waga [g]
    25
