Wtyk Szybkozłączki z Króćcem do Węża - Profil Skandynawski - DN 10 - Typ ESSCIG SS - LUDECKE

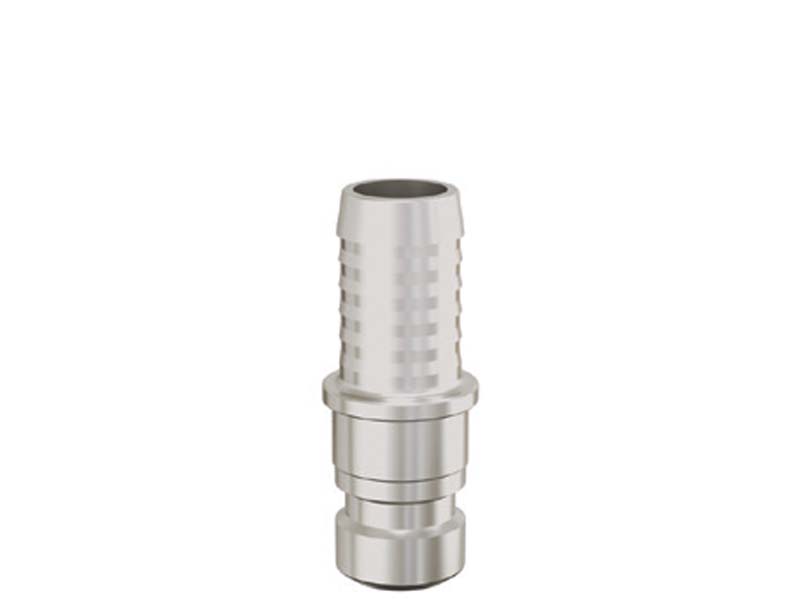

Wtyk szybkozłączki DN 10 z króćcem do węża, którą można obsługiwać jedną ręką. Profil wtyku skandynawski. Przeznaczone do transportu powietrza, sprężonego powietrza i mediów płynnych. Odpowiednik Parker|Rectus Series 32, Cejn 408, Tema 1800 SF. Bardzo wysoki współczynnik przepływu w wymagających warunkach pracy.
Czytaj więcej >>- Ciśnienie robocze [bar]: 35.
- Temperatura pracy [°C]: od -20 do +100.
- Materiał: stal niklowana.
- Medium: powietrze, media płynne i gazowe.
- Maksymalna przepustowość l/min: 2900.
- Odpowiednik: Parker|Rectus Series 32, Cejn 408, Tema 1800 SF
|
Ø węża |
DN | L | d |
długość króćca |
długość wtyku |
waga [g] |
nr artykułu |
| 9 | 10 | 44 | 16 | 25 | 21 | 24 | ESSCIG 9 SS |
| 10 | 10 | 44 | 16 | 25 | 21 | 24 | ESSCIG 10 SS |
| 13 | 10 | 44 | 16 | 25 | 21 | 28 | ESSCIG 13 SS |
| 16 | 10 | 44 | 18 | 25 | 21 | 30 | ESSCIG 16 SS |
| 19 | 10 | 44 | 21 | 25 | 21 | 35 | ESSCIG 19 SS |
- L - całkowita długość.
- d - średnica.
|
szybkozłączka, gniazdo (cz. żeńska) wtyk (cz. męska)
Szybkozłączka z Zaworem Odcinającym ("jednostronnie") |
Informacje na temat 3 typów połączeń ("Z wolnym przelotem, jednostronnie i obustronnie odcinających") dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj. |
Właściwości użytych materiałów i zastosowanie.
Wtyk szybkozłączki z króćcem do węża, wykonany ze stali niklowanej.
Ogólne właściwości materiałów:
Stal to stop żelaza z węglem, plastycznie obrobiony i obrabialny cieplnie, o zawartości węgla do 2,11%. Im większa zawartość węgla w stali, tym większa jej twardość. Węgiel w stalach niskostopowych wpływa na jej twardość poprzez wpływ na hartowność stali; im większa zawartość węgla tym dłuższy czas jest potrzebny do przemiany perlitycznej. W stalach stopowych wpływ węgla na twardość jest również spowodowany tendencją niektórych metali, głównie chromu, do tworzenia związków z węglem głównie węglików o bardzo wysokiej twardości. Stal obok żelaza i węgla zawiera zwykle również inne składniki. Do pożądanych składników stopowych zalicza się głównie metale, zwykle chrom, nikiel, mangan, wolfram, miedź, molibden, tytan. Stal znajduje bardzo szerokie zastosowanie. w niemal wszystkich gałęziach przemysłu.
Niklowanie powierzchni, stosuje się w celu zwiększenia odporności mechanicznej materiału oraz jego żywotności. Warstwa niklu powoduje, iż wyroby są trwalsze, mniej podatne na uszkodzenia mechaniczne, oraz kontakt z agresywnymi substancjami mogącymi powodować osłabienie wytrzymałości szybkozłączki np. na ciśnienie.
Zastosowanie
Szybkozłączki z serii ESSCIG o rozmiarze DN 10 przeznaczone są przede wszystkim do transportu sprężonego powietrza. Część SS posiada z jednej strony wtyk, a z drugiej króciec do węża. Wtyki w szybkozłączkach jednostronnie odcinających nie posiadają zaworu.
Szybkozłączki te znajdą zastosowanie w wielu gałęziach przemysłu, dla przykładu w robotyce i automatyce do sterowania urządzeniami, maszynami, liniami produkcyjnymi i narzędziami. Nadają się do zasilania sprężonym powietrzem narzędzi i urządzeń pneumatycznych, w warsztatach rzemieślniczych. Złącza mogą się również przydać w warsztatach samochodowych i blacharskich do obsługi narzędzi pneumatycznych. Szybkozłączki te charakteryzują się bardzo wysokim współczynnikiem przepływu, dzięki czemu mogą współpracować z wymagającymi narzędziami, które wymagają do poprawnej pracy właśnie wysokiego współczynnika przepływu mediów. Dzięki wytrzymałej konstrukcji, mogą pracować w cięzkich warunkach pracy o dużym natężeniu. Na życzenie klienta, złącza te są dostępne z uszczelnieniem wykonanym z EPDM, FKM (Viton).
Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką. Według poniższej instrukcji:
| Instrukcja obsługi szybkozłączek | ||
 |
 |
 |
| Krok 1. Wpięcie wtyku jednym ruchem do gniazda | Krok 2. Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia. Otwiera to zawór znajdujący się w gnieździe złącza. | Krok 3 Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda i zamknięcie zaworu jednostronnie zamykającego w gnieździe. |
Dostępne warianty produktu:
-
Ø węża9
-
DN10
-
L44
-
d16
-
długość króćca25
-
długość wtyku21
-
waga [g]24
-
Ø węża10
-
DN10
-
L44
-
d16
-
długość króćca25
-
długość wtyku21
-
waga [g]24
-
Ø węża13
-
DN10
-
L44
-
d16
-
długość króćca25
-
długość wtyku21
-
waga [g]28
-
Ø węża16
-
DN10
-
L44
-
d18
-
długość króćca25
-
długość wtyku21
-
waga [g]30
-
Ø węża19
-
DN10
-
L44
-
d21
-
długość króćca25
-
długość wtyku21
-
waga [g]35
