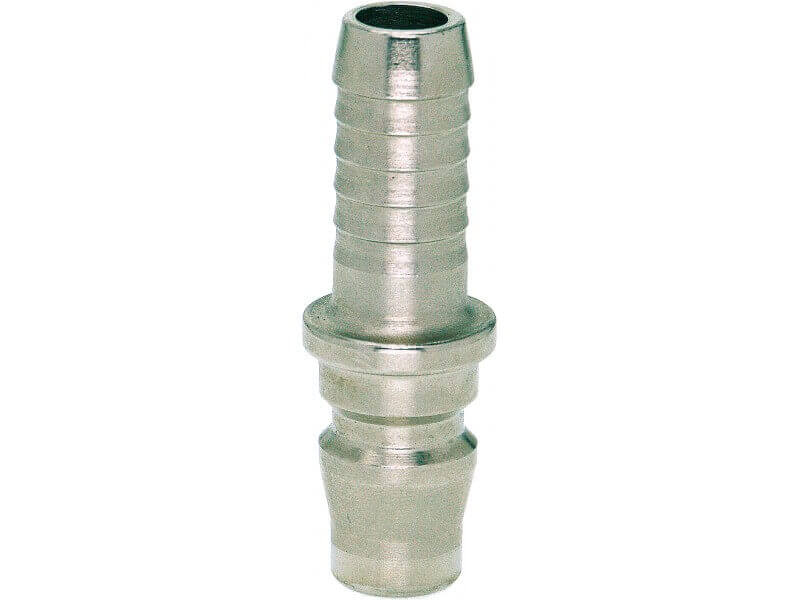

Wtyk Szybkozłączki z Króćcem do Węża - NITTO DN 7,5 - Typ ESK SS - Odpowiednik Nitto Kohki - LUDECKE
Wtyk szybkozłączki NITTO DN 7,5 z króćcem do węża. Uniwersalna szybkozłączka kompatybilna ze złączkami typu Nitto Kohki, z funkcją obsługi jedną ręką. Odpowiednik Parker|Rectus Series 13/03, Nitto Kohki 200, Cejn 314/315. Przeznaczona do przesyłu sprężonego powietrza.
Czytaj więcej >>- Ciśnienie robocze [bar]: 35.
- Temperatura pracy [°C]: od -20 do +100.
- Materiał: stal hartowana i niklowana.
- Medium: powietrze.
- Maksymalna przepustowość l/min: 1375.
|

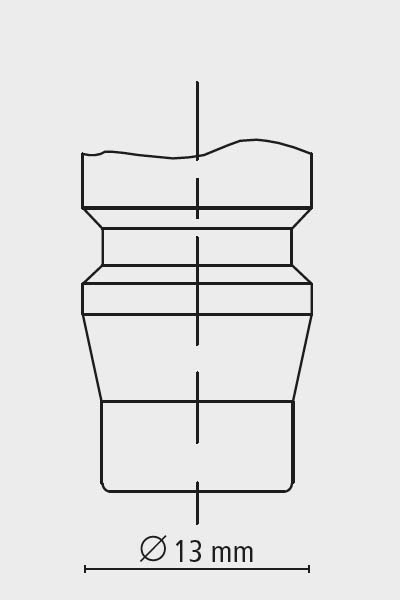

Ø węża |
DN |
L |
D [mm] |
długość króćca [mm] |
długość wtyku |
waga [g] |
nr artykułu |
| 6 | 7,5 | 48 | 16 | 25 | 20,2 | 21 | ESK 6 SS |
| 8 | 7,5 | 48 | 16 | 25 | 20,2 | 21 | ESK 8 SS |
| 10 | 7,5 | 48 | 16 | 25 | 20,2 | 24 | ESK 10 SS |
| 13 | 7,5 | 48 | 16 | 25 | 20,2 | 24 | ESK 13 SS |
- L - całkowita długość.
- D - średnica.
|
szybkozłączka, gniazdo (cz. żeńska) wtyk (cz. męska)
Szybkozłączka z Zaworem Odcinającym ("jednostronnie") |
Informacje na temat 3 typów połączeń ("Z wolnym przelotem, jednostronnie i obustronnie odcinających") dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj. |
Właściwości użytych materiałów i zastosowanie.
Wtyk szybkozłączki z króćcem do węża, wykonany ze stali hartowanej.
Ogólne właściwości materiałów:
Stal hartowana to jeden ze stopów żelaza, który należy do grupy materiałów o określonych właściwościach fizycznych nadawanych za pomocą metody obróbki. Powstaje ona w procesie nadawania stali określonych właściwości na drodze obróbki termicznej, dokładniej, wykorzystującej zmiany temperatury. Hartowanie stali polega na nagrzaniu materiału do określonej temperatury, utrzymaniu jej w określonym czasie. Nagrzana stal zmienia swoją strukturę wewnętrzną na martenzytyczną lub bainityczną, a następnie zostaje schłodzona. Zwykle za pomocą szybkiej kąpieli hartowniczej, najczęściej w wodzie bądź w oleju, ale wyróżnia się kilka sposobów schłodzenia, gwałtowne, stopniowe etc. Stal hartowana służy do produkcji wielu podzespołów przemysłowych podzespołów wykorzystywanych wszędzie tam, gdzie wymagana jest wyjątkowa odporność i twardość wykorzystywanego materiału.Niklowanie powierzchni, stosuje się w celu zwiększenia odporności mechanicznej materiału oraz jego żywotności. Warstwa niklu powoduje, iż wyroby są trwalsze, mniej podatne na uszkodzenia mechaniczne, oraz kontakt z agresywnymi substancjami mogącymi powodować osłabienie wytrzymałości szybkozłączki np. na ciśnienie.
ZastosowanieSzybkozłączki z serii ESK o rozmiarze DN 7,5 przeznaczone są przede wszystkim do transportu sprężonego powietrza. Część SS posiada z jednej strony wtyk, a z drugiej króciec do węża. Wtyki w szybkozłączkach jednostronnie odcinających nie posiadają zaworu.
Szybkozłączki te znajdą zastosowanie w wielu gałęziach przemysłu, dla przykładu w robotyce i automatyce do sterowania urządzeniami, maszynami, liniami produkcyjnymi i narzędziami. Nadają się do zasilania sprężonym powietrzem narzędzi i urządzeń pneumatycznych, w warsztatach rzemieślniczych. Złącza mogą się również przydać w warsztatach samochodowych i blacharskich do obsługi narzędzi pneumatycznych. Szybkozłączki te znajdą także zastosowanie przy zasilanych sprężonych powietrzem narzędziach hobbystycznych, takich jak aerografy w modelarstwie. Konstrukcja zamkniętej tulei chroni szybkozłączkę przed dostawaniem się zabrudzeń. Na życzenie klienta, złącza te są dostępne z uszczelnieniem wykonanym z EPDM, FKM (Viton).
Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką. Według poniższej instrukcji:
| Instrukcja obsługi szybkozłączek | ||
 |
 |
 |
| Krok 1. Wpięcie wtyku jednym ruchem do gniazda | Krok 2. Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia. Otwiera to zawór znajdujący się w gnieździe złącza. | Krok 3 Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda i zamknięcie zaworu jednostronnie zamykającego w gnieździe. |
Dostępne warianty produktu:
-
Ø węża6
-
DN7,5
-
L48
-
D [mm]16
-
długość króćca [mm]25
-
długość wtyku20,2
-
waga [g]21
-
Ø węża8
-
DN7,5
-
L48
-
D [mm]16
-
długość króćca [mm]25
-
długość wtyku20,2
-
waga [g]21
-
Ø węża10
-
DN7,5
-
L48
-
D [mm]16
-
długość króćca [mm]25
-
długość wtyku20,2
-
waga [g]24
-
Ø węża13
-
DN7,5
-
L48
-
D [mm]16
-
długość króćca [mm]25
-
długość wtyku20,2
-
waga [g]24
