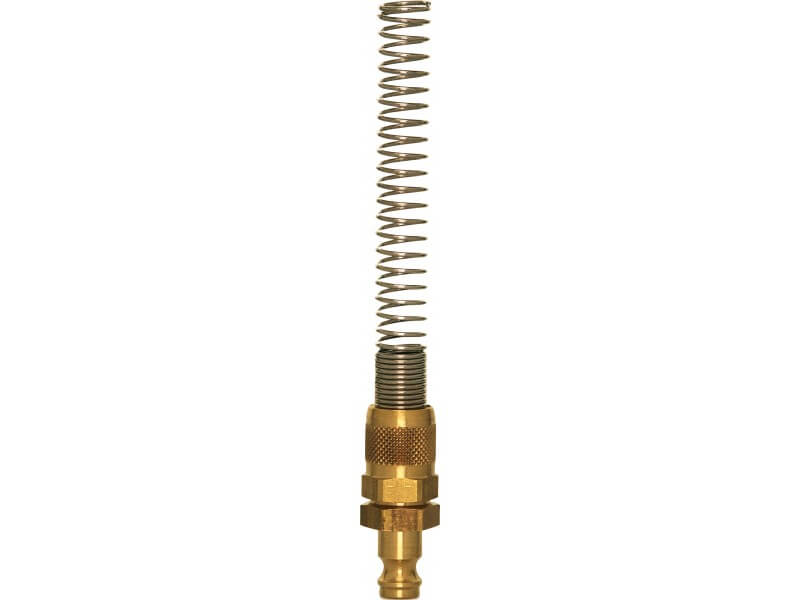

Wtyk Szybk. z Króćcem do Węża - Nakr. Zacisk. i Sprężyną - MINI DN 5 - Typ ESM SQF - Odpowiednik RECTUS - Typ 21 - LUDECKE
Wtyk szybkozłączki o solidnej konstrukcji z gwintem wewnętrznym, optymalnym uszczelnieniem, dające się obsługiwać jedną ręką. Wykonanie korpusu z mosiądzu gładkiego. Kompatybilne z szybkozłączami PARKER i RECTUS Seria 21. Stosowane do obsługi montażu instalacji pneumatycznych i do przesyłu powietrza.
Czytaj więcej >>- Ciśnienie robocze [bar]: 35.
- Temperatura pracy [°C]: od -20 do +100.
- Materiał Korpusu: mosiądz MS 58 gładki
- Materiał Sprężyny ochronnej na wąż: stal ocynkowanej
- Medium: powietrze.
- Maksymalna przepustowość l/min: 510.
- Gwint: ISO 228 / DIN 13.
- Odpowiednik: PARKER, RECTUS 21.
|
Ø węża |
DN | SW |
l |
długość wtyku |
waga [g] |
nr artykułu |
| 3x5 | 5 | 12 | 110 | 13,5 | 24 | ESM 35 SQF |
| 4x6 | 5 | 12 | 110 | 13,5 | 26 | ESM 4 SQF |
| 6x8 | 5 | 14 | 110 | 13,5 | 29 | ESM 6 SQF |
- l - całkowita wysokość
- DN - rozmiar nominalny szybkozłączki
- SW - rozmiar klucza
|
gniazdo z zaworem - wtyk bez zaworu
Szybkozłączka z Zaworem Odcinającym ("jednostronnie") |
szybkozłączka, gniazdo (cz. żeńska) wtyk (cz. męska)
Szybkozłączka z Wolnym Przelotem ("bez zaworów") |
Wtyk bez zaworu wykorzystywany jest do połączeń "z wolnym przelotem" oraz "jednostronnie odcinających" Informacje na temat 3 typów połączeń ("Z wolnym przelotem, jednostronnie i obustronnie odcinających") dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj. |
Właściwości użytych materiałów i zastosowanie.
Wtyk szybkozłącza z króćcem i nakrętką zaciskową, sprężyną ochronną na wąż, wykonany z mosiądzu (MS 58), z elementami ze stali ocynkowanej.
Ogólne właściwości materiałów:
Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.
Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.
Niklowanie powierzchni, w tym wypadku mosiądzu, stosuje się w celu zwiększenia odporności mechanicznej materiału oraz jego żywotności. Warstwa niklu powoduje, iż wyroby są trwalsze, mniej podatne na uszkodzenia mechaniczne, oraz kontakt z substancjami mogącymi powodować zgąbczenie mosiądzu (wypłukiwanie cynku ze stopu przy kontakcie z agresywnymi mediami utleniającymi, takimi jak chlor), co może osłabić wytrzymałość szybkozłączki np. na ciśnienie.
Stal ocynkowana jest to stal zabezpieczona przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu.
Zastosowanie
Szybkozłączki z serii ESM o rozmiarze DN 5 przeznaczone są przede wszystkim do transportu sprężonego powietrza w systemach pneumatycznych. Część SQF posiada z jednej strony wtyk, a z drugiej króciec na wąż z nakrętką zaciskową (dzięki czemu nie potrzebna jest dodatkowa tuleja, lub opaska zaciskowa w celu uzbrojenia węża). Dodatkowo część wyposażona jest w ochronną sprężynę na wąż. Wtyki w złączach jednostronnie odcinających nie posiadają zaworu odcinającego. Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką. Według poniższej instrukcji:
| Instrukcja obsługi szybkozłączek | ||
 |
 |
 |
| Krok 1. Wpięcie wtyku jednym ruchem do gniazda | Krok 2. Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia. Otwiera to zawór znajdujący się w gnieździe złącza. | Krok 3 Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda i zamknięcie zaworu jednostronnie zamykającego w gnieździe. |
Szybkozłącza te znajdą zastosowanie w wielu gałęziach przemysłu, dla przykładu w robotyce i automatyce do sterowania urządzeniami, maszynami, liniami produkcyjnymi i narzędziami. Sprawdzają się również stosowane przy technologii pomiarowej. Nadają się do zasilania powietrzem narzędzi i urządzeń pneumatycznych. Seria ESM doskonale sprawdzi się również w warsztatach hobbystów, do zasilania skompresowanym powietrzem aerografów dla modelarzy czy artystów plastyków. Złącza mogą się również przydać w warsztatach samochodowych i blacharskich do obsługi narzędzi pneumatycznych. Na życzenie klienta, złącza te są dostępne z uszczelnieniem wykonanym z EPDM, FKM (Viton).
Dostępne warianty produktu:
-
Ø węża3x5
-
DN5
-
SW12
-
L110
-
długość wtyku13,5
-
waga [g]24
-
Ø węża4x6
-
DN5
-
SW12
-
L110
-
długość wtyku13,5
-
waga [g]26
-
Ø węża6x8
-
DN5
-
SW14
-
L110
-
długość wtyku13,5
-
waga [g]29
