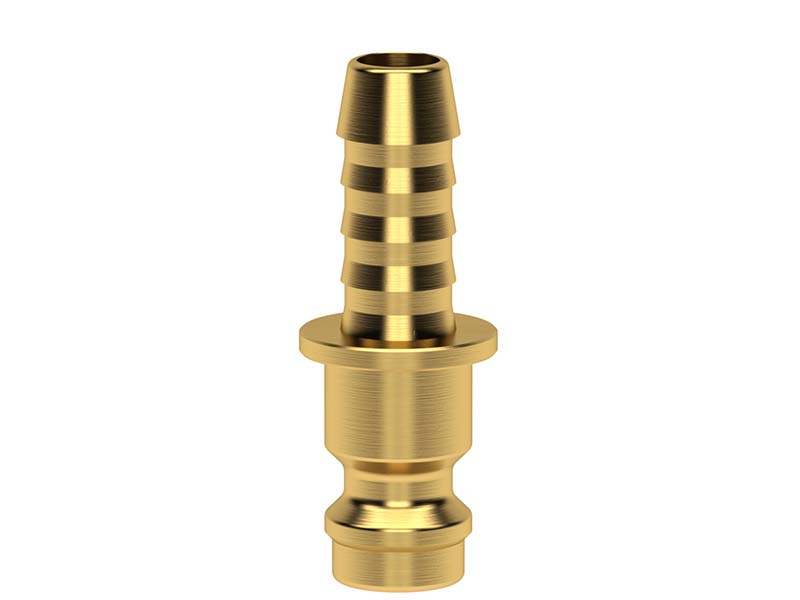

Wtyk Szybkozłączki z Króćcem do Węża MINI - DN 5 - Seria ESM Typ S - Odpowiednik PARKER/RECTUS Typ 21 - LUDECKE
Wtyk szybkozłączki o solidnej konstrukcji z gwintem wewnętrznym, optymalnym uszczelnieniem, dające się obsługiwać jedną ręką. Wykonanie korpusu z mosiądzu gładkiego lub stali ocynkowanej. Kompatybilne z szybkozłączami PARKER i RECTUS Seria 21. Stosowane do obsługi montażu instalacji pneumatycznych i do przesyłu powietrza.
Czytaj więcej >>- Ciśnienie robocze [bar]: 35.
- Temperatura pracy [°C]: od -20 do +100.
- Materiał Korpusu: mosiądz MS 58 gładki/stal ocynk.
- Medium: powietrze.
- Maksymalna przepustowość l/min: 510.
- Odpowiednik: PARKER, RECTUS 21.
|
Ø węża |
DN | l |
d |
długość króćca |
długość wtyku |
waga [g] |
nr artykułu |
| 4 | 5 | 32 | 9 | 16,5 | 13,5 | 7 | ESM 4 S |
| 5 | 5 | 32 | 12 | 16,5 | 13,5 | 8 | ESM 5 S |
| 6 | 5 | 32 | 12 | 16,5 | 13,5 | 8 | ESM 6 S |
| 8 | 5 | 32 | 12 | 16,5 | 13,5 | 12 | ESM 8 S |
| 9 | 5 | 38 | 12 | 23 | 13,5 | 11 | ESM 9 S |
| 4 | 5 | 32 | 9 | 16,5 | 13,5 | 6 | ESM 4 SS |
| 6 | 5 | 32 | 12 | 16,5 | 13,5 | 7 | ESM 6 SS |
- l - całkowita wysokość
- d - całkowita szerokość średnica

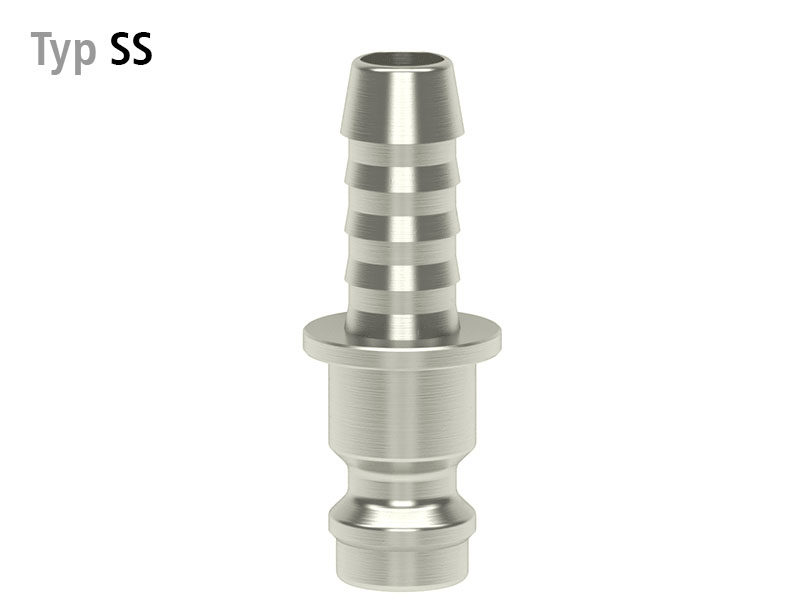

- Wtyki z końcówką SS wykonane ze stali ocynkowanej.
|
gniazdo z zaworem - wtyk bez zaworu
Szybkozłączka z Zaworem Odcinającym ("jednostronnie") |
szybkozłączka, gniazdo (cz. żeńska) wtyk (cz. męska)
Szybkozłączka z Wolnym Przelotem ("bez zaworów") |
Wtyk bez zaworu wykorzystywany jest do połączeń "z wolnym przelotem" oraz "jednostronnie odcinających" Informacje na temat 3 typów połączeń ("Z wolnym przelotem, jednostronnie i obustronnie odcinających") dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj. |
Właściwości użytych materiałów i zastosowanie.
Wtyk szybkozłącza z gwintem zewnętrznym, wykonany z mosiądzu (MS 58) lub stali ocynkowanej.
Ogólne właściwości materiałów:
Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.
Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.
Stal ocynkowana jest to stal zabezpieczona przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu.
Zastosowanie
Szybkozłączki z serii ESM o rozmiarze DN 5 przeznaczone są przede wszystkim do transportu sprężonego powietrza w systemach pneumatycznych. Część S posiada z jednej strony wtyk szybkozłączki, a z drugiej króciec do węża. Wtyki w złączach jednostronnie odcinających nie posiadają zaworu odcinającego. Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką. Według poniższej instrukcji:
| Instrukcja obsługi szybkozłączek | ||
 |
 |
 |
| Krok 1. Wpięcie wtyku jednym ruchem do gniazda | Krok 2. Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia. Otwiera to zawór znajdujący się w gnieździe złącza. | Krok 3 Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda i zamknięcie zaworu jednostronnie zamykającego w gnieździe. |
Szybkozłącza te znajdą zastosowanie w wielu gałęziach przemysłu, dla przykładu w robotyce i automatyce do sterowania urządzeniami, maszynami, liniami produkcyjnymi i narzędziami. Sprawdzają się również stosowane przy technologii pomiarowej. Nadają się do zasilania powietrzem narzędzi i urządzeń pneumatycznych. Seria ESM doskonale sprawdzi się również w warsztatach hobbystów, do zasilania skompresowanym powietrzem aerografów dla modelarzy czy artystów plastyków. Złącza mogą się również przydać w warsztatach samochodowych i blacharskich do obsługi narzędzi pneumatycznych. Na życzenie klienta, złącza te są dostępne z uszczelnieniem wykonanym z EPDM, FKM (Viton).
Dostępne warianty produktu:
-
Ø węża4
-
DN5
-
L32
-
d9
-
długość króćca16,5
-
długość wtyku13,5
-
waga [g]7
-
Ø węża5
-
DN5
-
L32
-
d12
-
długość króćca16,5
-
długość wtyku13,5
-
waga [g]8
-
Ø węża6
-
DN5
-
L32
-
d12
-
długość króćca16,5
-
długość wtyku13,5
-
waga [g]8
-
Ø węża8
-
DN5
-
L32
-
d12
-
długość króćca16,5
-
długość wtyku13,5
-
waga [g]12
-
Ø węża9
-
DN5
-
L38
-
d12
-
długość króćca23
-
długość wtyku13,5
-
waga [g]11
-
Ø węża4
-
DN5
-
L32
-
d9
-
długość króćca16,5
-
długość wtyku13,5
-
waga [g]6
-
Ø węża6
-
DN5
-
L32
-
d12
-
długość króćca16,5
-
długość wtyku13,5
-
waga [g]7
