Wtyk Szybkozłączki Grodziowej z Króćcem do Węża - MICRO DN 2,7 - ESMC SSV - Odp. PARKER, RECTUS Typ 20 - LUDECKE

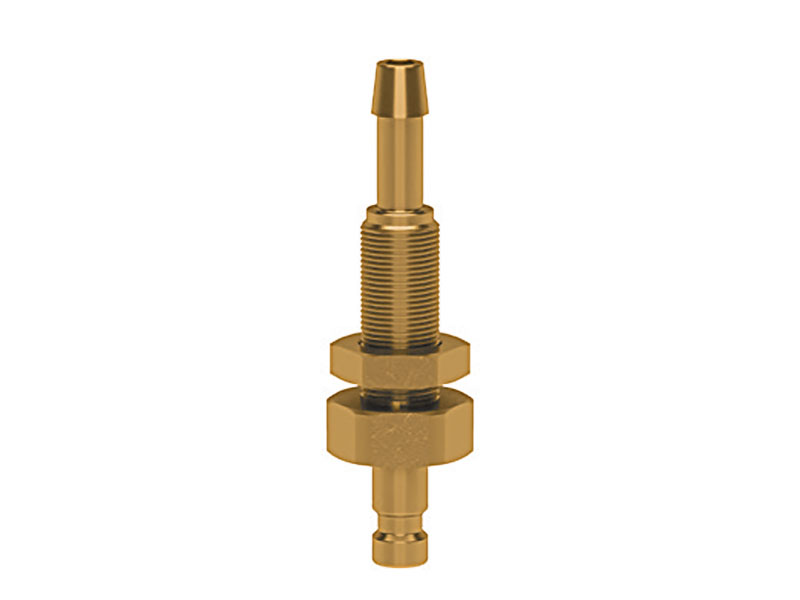

Wtyk szybkozłączki grodziowej o solidnej konstrukcji z króćcem do węża, z optymalnym uszczelnieniem, dające się obsługiwać jedną ręką. Wykonanie korpusu z mosiądzu gładkiego. Kompatybilne z szybkozłączami PARKER i RECTUS Seria 20. Przeznaczone do montażu na tablicach rozdzielczych, panelach czy grodziach.
Czytaj więcej >>- Ciśnienie robocze [bar]: 35.
- Temperatura pracy [°C]: od -20 do +100.
- Materiał Korpusu: mosiądz MS 58 gładki
- Medium: powietrze.
- Maksymalna przepustowość l/min: 165.
- Odpowiednik: PARKER, RECTUS Typ 20.
|
Ø węża |
DN |
l [mm] |
SW | SW1 | dł. króćca | dł. wtyku |
długość gwintu |
gwint |
waga [g] |
nr artykułu |
| 3 mm | 2,7 | 45 | 12 | 11 | 13 mm | 10 mm | 17 mm | M 7 x 0,5 a | 21 | ESMC 3 SSV |
| 4 mm | 2,7 | 45 | 12 | 11 | 13 mm | 10 mm | 17 mm | M 7 x 0,5 a | 21 | ESMC 4 SSV |
| 5 mm | 2,7 | 45 | 12 | 12 | 13 mm | 10 mm | 17 mm | M 8 x 0,5 a | 21 | ESMC 5 SSV |
- DN - rozmiar nominalny szybkozłączki
- SW - rozmiar klucza po stronie wtyku
- SW1 - rozmiar klucza po stronie gwintu (króćca)
- l - całkowita wysokość
|
gniazdo z zaworem - wtyk bez zaworu
Szybkozłączka z Zaworem Odcinającym ("jednostronnie") |
szybkozłączka, gniazdo (cz. żeńska) wtyk (cz. męska)
Szybkozłączka z Wolnym Przelotem ("bez zaworów") |
Wtyk bez zaworu wykorzystywany jest do połączeń "z wolnym przelotem" oraz "jednostronnie odcinających" Informacje na temat 3 typów połączeń ("Z wolnym przelotem, jednostronnie i obustronnie odcinających") dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj. |
Właściwości użytych materiałów i zastosowanie.
Wtyk szybkozłączki grodziowej z króćcem do węża, nakrętką kontrującą, wykonany z mosiądzu (MS 58).
Ogólne właściwości materiałów:
Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.
Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.
NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.
Zastosowanie
Szybkozłączki z serii ESMC o rozmiarze DN 2,7 przeznaczone są przede wszystkim do transportu sprężonego powietrza w systemach pneumatycznych. Część SSV posiada z jednej strony wtyk, a z drugiej króciec do węża. Szybkozłączka, posiada nakrętkę kontrującą, która umożliwia montaż w otworze np. tablicy rozdzielczej, panelu czy grodzi. Wtyki w złączach jednostronnie odcinających nie posiadają zaworu odcinającego. Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką. Według poniższej instrukcji:
| Instrukcja obsługi szybkozłączek | ||
 |
 |
 |
| Krok 1. Wpięcie wtyku jednym ruchem do gniazda | Krok 2. Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia. Otwiera to zawór znajdujący się w gnieździe złącza. | Krok 3 Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda i zamknięcie zaworu jednostronnie zamykającego w gnieździe. |
Szybkozłącza te znajdą zastosowanie w wielu gałęziach przemysłu, dla przykładu w robotyce i automatyce do sterowania urządzeniami, maszynami, liniami produkcyjnymi i narzędziami. Sprawdzają się również stosowane przy technologii pomiarowej. Nadają się do zasilania powietrzem narzędzi i urządzeń pneumatycznych. Seria ESMC doskonale sprawdzi się również w warsztatach hobbystów, do zasilania skompresowanym powietrzem aerografów dla modelarzy czy artystów plastyków. Złącza mogą się również przydać w warsztatach samochodowych i blacharskich do obsługi narzędzi pneumatycznych. Na życzenie klienta, złącza te są dostępne z uszczelnieniem wykonanym z EPDM, FKM (Viton) lub FFKM (Kauczuk perfluorowy).
Dostępne warianty produktu:
-
Ø węża3 mm
-
DN2,7
-
L [mm]45
-
SW12
-
SW111
-
dł. króćca13 mm
-
dł. wtyku10 mm
-
długość gwintu17 mm
-
gwintM 7 x 0,5 a
-
waga [g]21
-
Ø węża4 mm
-
DN2,7
-
L [mm]45
-
SW12
-
SW111
-
dł. króćca13 mm
-
dł. wtyku10 mm
-
długość gwintu17 mm
-
gwintM 7 x 0,5 a
-
waga [g]21
-
Ø węża5 mm
-
DN2,7
-
L [mm]45
-
SW12
-
SW112
-
dł. króćca13 mm
-
dł. wtyku10 mm
-
długość gwintu17 mm
-
gwintM 8 x 0,5 a
-
waga [g]21
