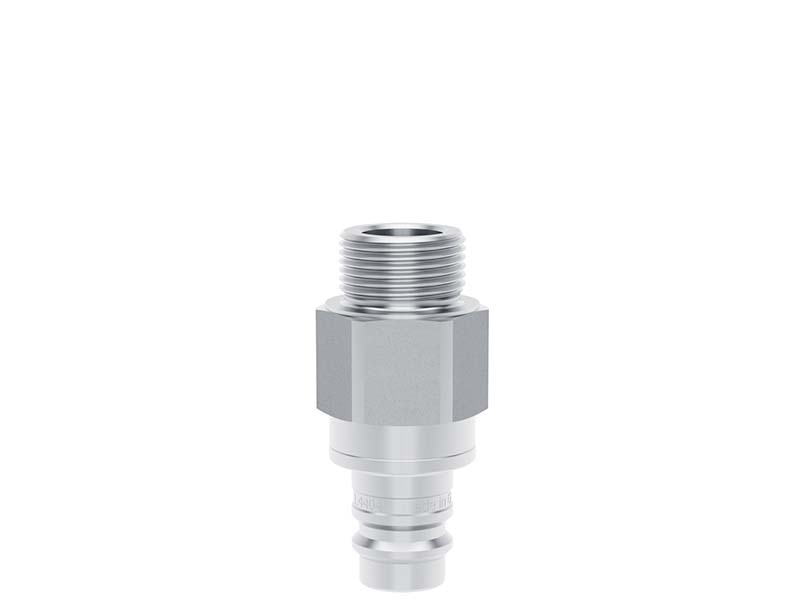

Wtyk Szybkozłączki z Gwintem Zewnętrznym - Przemysłowy DN 19 - Obustronnie Odcinający - ze Stali Szlachetnej - Typ ESGE NAAB - LUDECKE
Wtyk o solidnej konstrukcji z gwintem zewnętrznym ISO 228, z zaworem i uszczelnieniem, dający się obsługiwać jedną ręką. Wykonanie ze stali szlachetnej. Szybkozłączka przeznaczona do transportu sprężonego powietrza i mediów ciekłych w przemyśle, rzemiośle, jak również w punktach odciągowych o wyjątkowo wysokim przepływie medium, dla wysokowydajnych narzędzi, w inżynierii, przemyśle i budownictwie. Odporne na agresywne media. Zgodne z tzw. "TA-Luft".
Czytaj więcej >>- Ciśnienie robocze [bar]: 35.
- Temperatura pracy [°C]: od -20 do +200.
- Materiał przyłącza, korpusu, zaworu: stal nierdzewna 1.4305. (na życzenie 1.4404)
- Medium: powietrze, gazy, chemiczne media, lakiery, produkty farmaceutyczne.
- Maksymalna przepustowość l/min: 2600
- Uszczelnienie: FKM (na życzenie EPDM i FFKM)
- Gwint: ISO 228.
| gwint | DN | SW |
l |
długość gwintu |
długość wtyku |
waga [g] |
nr artykułu |
| G 3/4" | 19 | 41 | 92 | 16 | 34 | 372 | ESGE 34 NAAB |
| G 1" | 19 | 41 | 95 | 19 | 34 | 403 | ESGE 10 NAAB |
| G 11/4" | 19 | 46 | 95 | 19 | 34 | 492 | ESGE 54 NAAB |
l - całkowita wysokość.
|
Szybkozłączka i Wtyk z Zaworem Odcinającym ("obustronnie" - z Iglicą) |
Informacje na temat 4 typów połączeń ("Z wolnym przelotem, jednostronnie i obustronnie odcinających oraz bezwyciekowe.") Gniazda szybkozłączek obustronnie odcinających można łączyć z wtykami z wolnym przelotem, ale wtyków obustronnie odcinających nie wolno łączyć z gniazdami jednostronnie odcinającymi. dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj. |
Właściwości użytych materiałów i zastosowanie.
Wtyk szybkozłącza dwustronnie odcinającego z gwintem zewnętrznym wykonany ze stali szlachetnej (nierdzewnej) i uszczelnieniem z Vitomu (FKM).
Ogólne właściwości materiałów:
Stal nierdzewna (stal szlachetna) to grupa stopów żelaza o specjalnych właściwościach fizykochemicznych, w tym przede wszystkim stopy odporne na korozję ze strony takich czynników jak powietrze atmosferyczne, rozcieńczone kwasy czy roztwory alkaliczne. Stal nierdzewna zawiera żelazo, chrom, mangan, krzem i węgiel, a w wielu przypadkach znaczne ilości niklu i molibdenu. Właściwość nierdzewności uzyskuje się przez stosowanie odpowiednich dodatków stopowych, ilość i rodzaj tych dodatków jest określona przepisami i normami. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN. Pierwiastki te reagują z tlenem z wody i powietrza, tworząc bardzo cienką, stabilną powłokę składającą się z takich produktów korozji jak tlenki metali i wodorotlenki. W tworzeniu tej powłoki produktów korozji dominującą rolę odgrywa chrom, reagując z tlenem. Wyższa zawartość chromu w stali daje lepszą odporność na korozję. Odbywa się to skokowo, gdyż odporność na korozję całości stopu zaczyna się od wartości co najmniej 13 % tego metalu. Odporność ta ulega dalszemu podwyższeniu po dodaniu molibdenu. Dodatek niklu ma na celu uzyskanie struktury austenitycznej stali, co ułatwia jej obróbkę plastyczną na zimno i spawanie. Nikiel podwyższa odporność stopu na korozję w warunkach kontaktu z kwasami solnym i siarkowym czy wodą morską.
Stal 1.4305 według normy EN 10088 (AISI 303) to austenityczna stal chromowo-niklowa stopiona z siarką. Nie jest odporna na kwasowe środowisko, w którym znajduje się chlor, ponieważ może to spowodować korozję szczelinową materiału. W stopie tym znajduje się oprócz żelaza, od 17 do 19% chromu, od 8 do 10% niklu, do 2 % molibdenu, do 1 % miedzi, krzemu i śladowe ilości siarki, węgla i azotu.
Stal Szlachetna to grupa stopów żelaza, potocznie rozumianych również jako stal nierdzewna, odróżniająca się jednak od niej procesem wytapiania wyłącznie metodami charakteryzującymi się wysokim stopniem czystości dodatków. Stal ta charakteryzuje się bardzo dobrą odpornością na czynniki powodujące korozję, takie jak powietrze atmosferyczne, rozcieńczone kwasy, roztwory alkaliczne, słona woda morska czy chemikalia. Podobnie jak w przypadku stali nierdzewnej, podlega ona normalizacji.
Na życzenie szybkozłączka może być wykonana ze stali 1.4404 (AISI 316L), która charakteryzuje się większą odpornością na środowisko bogate w jony chloru, czyli np. wodę morską, kwas solny, czy wodę basenową. Dzięki temu elementy będą wykazywać większą żywotność w portach i dokach morskich, na basenach kąpielowych, oraz w procesach produkcyjnych wymagających obecności kwasu solnego.
Viton oznaczany jako FPM lub FKM to Fluoroelastomer, który posiada dobrą odporność na wiele olejów, paliw, rozpuszczalników, kwasów i inne agresywne media. Należy również podkreślić bardzo dobrą odporność Vitonu na warunki atmosferyczne czy niepalność. Kauczuk ten jest kopolimerem monomerów zawierających fluor, w tym głównie fluorek winilidenu i sześciofluoropropylenu lub fluorku winilidenu i trójchloroetylenu. Jego nazwa jest zastrzeżona przez firmę DuPont. Kauczuk fluorowy nie jest odporny na stężone kwasy organiczne, ketony, estry i etery małocząsteczkowe (np. octan etylu, doksan), stężone roztwory ługu sodowego i kwasów oraz gorącą wodę i parę wodną. Uszczelki na bazie Vitonu wyróżniają się stabilnością wymiarów oraz wykazują się właściwościami samosmarującymi.
Zastosowanie
Szybkozłączki z serii ESGE o rozmiarze DN 19 przeznaczone są do zastosowania w wielu aplikacjach technicznych i przemysłowych do przesyłu głównie wymagających mediów gazowych i płynnych. Część NAAB posiada z jednej strony wtyk, a z drugiej znormalizowany gwint zewnętrzny. Wtyk przeznaczony do połączenia wyłącznie z gniazdem wyposażonym w iglicę, która otworzy zawór wtyku, czyli do szybkozłączy obustronnie odcinających. Zastosowanie tych szybkozłączy zapobiega wydostawaniu się medium w przypadku rozpięcia przewodu i nie wymaga dodatkowego zaworu zamykającego instalacje w celu jej rozpięcia. Producent rekomenduje stosowanie kierunku przepływu od gniazda do wtyku. Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką. Według poniższej instrukcji:
| Instrukcja obsługi szybkozłączek | ||
 |
 |
 |
| Krok 1. Wpięcie wtyku jednym ruchem do gniazda | Krok 2. Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia. Otwiera to zawory w gnieździe i wtyku złącza. | Krok 3 Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda i zamknięcie zaworów. |
Szybkozłącza te dzięki wykonaniu z odpornych na wiele substancji materiałów znajdą zastosowanie w wielu gałęziach przemysłu. Przeznaczone do transportu sprężonego powietrza i mediów ciekłych w przemyśle, rzemiośle, jak również w punktach odciągowych o wyjątkowo wysokim przepływie medium, dla wysokowydajnych narzędzi, w inżynierii, przemyśle i budownictwie. Spełniają wymagania restrykcyjnej niemieckiej ustawy o zachowaniu czystości powietrza przez fabryki, huty i zakłady rzemieślnicze i przemysłowe tzw. "TA-Luft".
Podobnie jak inne szybkozłączki wykonane ze stali szlachetnej, nadają się do przesyłu mediów płynnych w farmacji, technice medycznej, przemyśle chemicznym, spożywczym czy kosmetycznym. Nadają się do przesyłu agresywnych chemicznie, szkodliwych dla zdrowia, lub cennych gazów.
Na życzenie klienta, złącza te są dostępne z uszczelnieniem wykonanym z EPDM lub FFKM, które wykazują się inną odpornością na temperaturę czy substancje chemiczne.
Dostępne warianty produktu:
-
gwintG 3/4"
-
DN19
-
SW41
-
L92
-
długość gwintu16
-
długość wtyku34
-
waga [g]372
-
gwintG 1"
-
DN19
-
SW41
-
L95
-
długość gwintu19
-
długość wtyku34
-
waga [g]403
-
gwintG 11/4"
-
DN19
-
SW46
-
L95
-
długość gwintu19
-
długość wtyku34
-
waga [g]492
