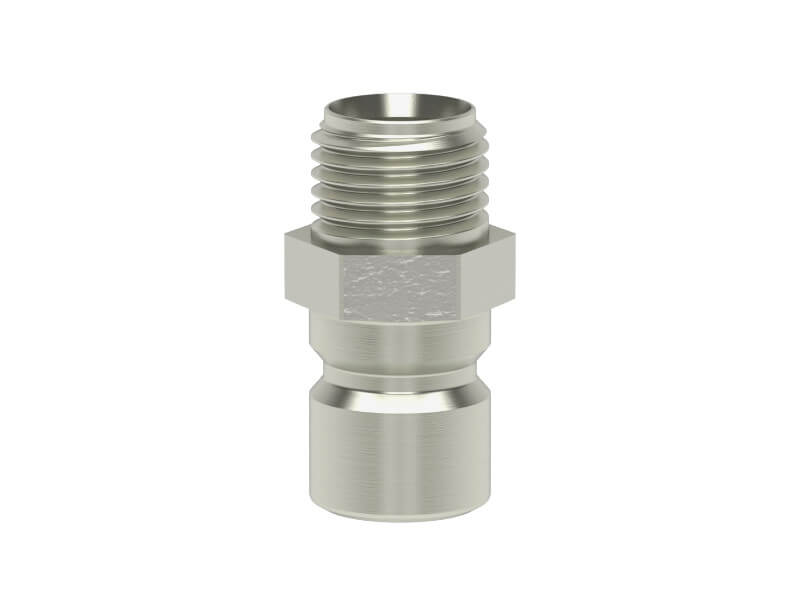

Wtyk Szybkozłączki z Gwintem Zewnętrznym i Zaworem Odcinającym - Rozmiar 13,5mm - DN 9 - Typ ESD NAAB - Odpowiednik DME 3/8'' - LUDECKE

Wtyk szybkozłączki z gwintem zewnętrznym z, przeznaczony do stosowania w układach regulacji temperatury, za pomocą gorącej i zimnej wody oraz oleju. Szybkozłączka kompatybilna z systemem DME 3/8". Stosowane m.in. w przemyśle przy wyrobie elementów z tworzyw sztucznych. Dla odróżnienia wtyki z gwintem calowym, są niklowane.

Czytaj więcej >>

  • Ciśnienie robocze [bar]: 15 ( podciśnienie ).
  • Temperatura pracy [°C]: od -20 do +200.
  • Materiał: mosiądz MS 58 niklowany
  • Medium: powietrze, woda, olej i inne.
  • Gwint: ISO 228
  • VITON ( guma fluorowa ).
gwint DN SW

L

długość

gwintu

d1 przelot

waga

[g]

nr artykułu

G 1/4'' 9 15 30 9,5 13,5 6 24 ESD 14 NAAB
G 3/8'' 9 17 31 10,5 13,5 9 28 ESD 38 NAAB
  • L - długość całkowita.

szybkozłączka, gniazdo (cz. żeńska) →← wtyk (cz. męska)

zaw-dwust-odc

Szybkozłączka z Zaworem Odcinającym

("obustronnie")

Wszystkie szybkozłączki w grupie "do Form Wtryskowych", które posiadają zawór, posiadają również "Iglicę", zatem można stosować do nich wtyki z zaworem oraz bez zaworu.

Informacje na temat 3 typów połączeń ("Z wolnym przelotem, jednostronnie i obustronnie odcinających") dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj.

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Wtyk szybkozłączki z gwintem zewnętrznym, wykonany z mosiądzu (MS 58) niklowanego.

Ogólne właściwości materiałów:

Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.

Niklowanie powierzchni, w tym wypadku mosiądzu, stosuje się w celu zwiększenia odporności mechanicznej materiału oraz jego żywotności. Warstwa niklu powoduje, iż wyroby są trwalsze, mniej podatne na uszkodzenia mechaniczne, oraz kontakt z substancjami mogącymi powodować zgąbczenie mosiądzu (wypłukiwanie cynku ze stopu przy kontakcie z agresywnymi mediami utleniającymi, takimi jak chlor), co może osłabić wytrzymałość szybkozłączki np na ciśnienie.

Zastosowanie

Szybkozłączki z serii ESD o DN 9 i średnicy wtyku 13,5 mm charakteryzują się bardzo wysokim natężeniem przepływu przy jednoczesnym niskim spadku ciśnienia. Część NAAB posiada z jednej strony wtyk, a z drugiej gwint zewnętrzny. Wtyki te posiadają zawór, można je łączyć z gniazdami z zaworem, które posiadają iglicę otwierającą zawór we wtyku. Przewód wyposażony w ten wtyk przy rozpięciu nie będzie ciekł. Wtyki będą pasować z gniazdami wyposażonymi w zawór z serii ESDF i ESDT.

Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką. Według poniższej instrukcji:

Instrukcja obsługi szybkozłączek
intrukcja-regul-temp-standard1-ludecke intrukcja-regul-temp-standard2-ludecke intrukcja-regul-temp-standard3-ludecke
Krok 1. Wpięcie wtyku jednym ruchem do gniazda Krok 2. Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia. Otwiera to zawór znajdujący się w gnieździe złącza. Krok 3 Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda i zamknięcie zaworu jednostronnie zamykającego w gnieździe.

Szybkozłączki te przeznaczone są do zastosowania w instalacjach regulacji temperatury, które najczęściej są stosowane w przemyśle przetwórczym tworzyw sztucznych. Wysoka jakość złączek, zapewnia zachowanie precyzyjnego ciśnienia i temperatury, które mogą sięgać do 200°C. Właśnie precyzja zachowania odpowiedniego ciśnienia i temperatury, często decyduje o dużej powtarzalności precyzyjnych kształtów wyrobów z form. Przełoży się to na małą ilość odrzutów materiałowych, co zwiększy atrakcyjność ekonomiczną produkowanych elementów. Inaczej mówiąc dzięki zastosowaniu tych złączy w tym samym czasie, wykonamy większą ilość poprawnie wykonanych elementów z tworzyw sztucznych.

Szybkozłączki te dzięki zastosowaniu odpowiednich uszczelek i materiałów, mogą transportować różne media chłodzące, zarówno gorącą jak i zimną wodę, olej czy powietrze.


Dostępne warianty produktu:

Wtyk Szybkozłączki z Gwintem Zewnętrznym i Zaworem Odcinającym - Rozmiar 13,5mm - DN 9 - Typ ESD NAAB - Odpowiednik DME 3/8'' - LUDECKE
nr artykułu
ESD 14 NAAB
  • gwint
    G 1/4''
  • DN
    9
  • SW
    15
  • L
    30
  • długość gwintu
    9,5
  • d1
    13,5
  • przelot
    6
  • waga [g]
    24
Wtyk Szybkozłączki z Gwintem Zewnętrznym i Zaworem Odcinającym - Rozmiar 13,5mm - DN 9 - Typ ESD NAAB - Odpowiednik DME 3/8'' - LUDECKE
nr artykułu
ESD 38 NAAB
  • gwint
    G 3/8''
  • DN
    9
  • SW
    17
  • L
    31
  • długość gwintu
    10,5
  • d1
    13,5
  • przelot
    9
  • waga [g]
    28
