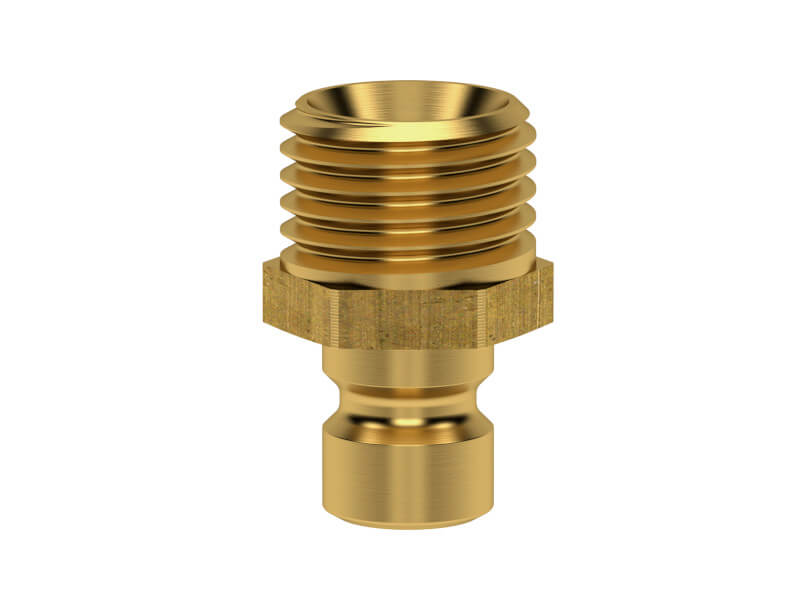

Wtyk Szybkozłączki z Gwintem Zewnętrznym (Metryczny) Bez Zaworu Zamykającego - Rozmiar 9,4mm - DN 6 - Typ ESDM NA - Odpowiednik DME 1/4" - LUDECKE
Wtyk szybkozłączki z gwintem zewnętrznym ze stożkiem na wejściu (DIN 3863), przeznaczony do stosowania w układach regulacji temperatury, za pomocą gorącej i zimnej wody oraz oleju. Gwint metryczny, dla odróżnienia z mosiądzu gładkiego.Szybkozłączka kompatybilna z systemem DME 1/4". Stosowane m.in. w przemyśle przy wyrobie elementów z tworzyw sztucznych. Dla odróżnienia wtyki z gwintem calowym, są niklowane.
Czytaj więcej >>- Ciśnienie robocze [bar]: 15 ( podciśnienie ).
- Temperatura pracy [°C]: od -20 do +200.
- Materiał: mosiądz MS 58
- Medium: powietrze, woda, olej i inne.
- Gwint: ISO 228 / DIN 13.
| gwint | DN | SW |
L |
długość gwintu [mm] |
d1 | przelot |
waga [g] |
nr artykułu |
| M 8x0,75 | 6 | 11 | 20,5 | 7 | 9,4 | 4,5 | 9 | ESDM 875 NA |
| M 10x1 | 6 | 11 | 22 | 7 | 9,4 | 6 | 8 | ESDM 101 NA |
| M 14x1,5 | 6 | 14 | 23 | 9 | 9,4 | 6 | 10 | ESDM 1415 NA |
| M 16x1,5 | 6 | 17 | 23 | 9 | 9,4 | 6 | 18 | ESDM 1615 NA |
- L -długość całkowita.
- produkty bez zaworu odcinającego
|
szybkozłączka, gniazdo (cz. żeńska) →← wtyk (cz. męska)
Szybkozłączka z Zaworem Odcinającym ("jednostronnie") |
szybkozłączka, gniazdo (cz. żeńska) →← wtyk (cz. męska)
Szybkozłączka z Wolnym Przelotem ("bez zaworów") |
Wszystkie szybkozłączki w grupie "do Form Wtryskowych", które posiadają zawór, posiadają również "Iglicę", zatem można stosować do nich wtyki z zaworem oraz bez zaworu. Informacje na temat 3 typów połączeń ("Z wolnym przelotem, jednostronnie i obustronnie odcinających") dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj. |
Właściwości użytych materiałów i zastosowanie.
Wtyk szybkozłączki z króćcem do węża, wykonany z mosiądzu (MS 58).
Ogólne właściwości materiałów:
Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.
Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.
Zastosowanie
Szybkozłączki z serii ESDM o DN 6 i średnicy wtyku 9,4 mm charakteryzują się bardzo wysokim natężeniem przepływu przy jednoczesnym niskim spadku ciśnienia. Część NA posiada z jednej strony wtyk, a z drugiej gwint zewnętrzny, ze stożkiem na wejściu wg DIN 3863. Wtyki te nie posiadają zaworu, można je łączyć zarówno z gniazdami z zaworem, jak i bez. Przewód wyposażony w ten wtyk przy rozpięciu będzie ciekł.
Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką. Według poniższej instrukcji:
| Instrukcja obsługi szybkozłączek | ||
 |
 |
 |
| Krok 1. Wpięcie wtyku jednym ruchem do gniazda | Krok 2. Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia. Otwiera to zawór znajdujący się w gnieździe złącza. | Krok 3 Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda i zamknięcie zaworu jednostronnie zamykającego w gnieździe. |
Szybkozłączki te przeznaczone są do zastosowania w instalacjach regulacji temperatury, które najczęściej są stosowane w przemyśle przetwórczym tworzyw sztucznych. Wysoka jakość złączek, zapewnia zachowanie precyzyjnego ciśnienia i temperatury, które mogą sięgać do 200°C. Właśnie precyzja zachowania odpowiedniego ciśnienia i temperatury, często decyduje o dużej powtarzalności precyzyjnych kształtów wyrobów z form. Przełoży się to na małą ilość odrzutów materiałowych, co zwiększy atrakcyjność ekonomiczną produkowanych elementów. Inaczej mówiąc dzięki zastosowaniu tych złączy w tym samym czasie, wykonamy większą ilość poprawnie wykonanych elementów z tworzyw sztucznych.
Dostępne warianty produktu:
-
gwintM 8x0,75
-
DN6
-
SW11
-
L20,5
-
długość gwintu [mm]7
-
d19,4
-
przelot4,5
-
waga [g]9
-
gwintM 10x1
-
DN6
-
SW11
-
L22
-
długość gwintu [mm]7
-
d19,4
-
przelot6
-
waga [g]8
-
gwintM 14x1,5
-
DN6
-
SW14
-
L23
-
długość gwintu [mm]9
-
d19,4
-
przelot6
-
waga [g]10
-
gwintM 16x1,5
-
DN6
-
SW17
-
L23
-
długość gwintu [mm]9
-
d19,4
-
przelot6
-
waga [g]18
