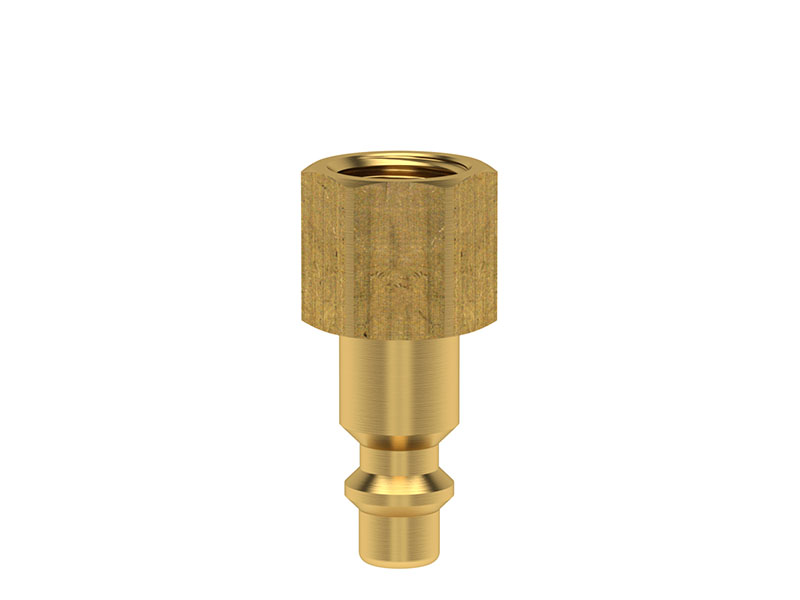

Wtyk Szybkozłączki z Gwintem Wewnętrznym NPT - Mosiądz - wg Normy US DN 5,5 - Seria ESA Typ NI - Odpowiednik RECTUS - Typ 23/24 - LUDECKE

Wtyk szybkozłączki z gwintem wewnętrznym (NPT), z mosiądzu, którą można obsługiwać jedna ręką. Przeznaczone do transportu powietrza i sprężonego powietrza. Profil wtyku wg normy ISO 6150B i amerykańskiej normy US-Mil. -Spec. C4109, odpowiednik Parker|Rectus Series 23/24,Hansen 3000, Cejn 310, Milton, Gromelle 600.

Czytaj więcej >>

  • Ciśnienie robocze [bar]: 35.
  • Temperatura pracy [°C]: od -20 do +100.
  • Materiał: mosiądz MS 58.
  • Medium: powietrze.
  • Gwint: NPT.
  • Przepustowość [l/min]: 775.
  • Odpowiednik: Parker|Rectus Series 23/24,Hansen 3000, Cejn 310, Milton, Gromelle 600.
gwint DN SW

L

długość

gwintu

długość

wtyku

materiał

waga

[g]

nr artykułu

MS 58/stal ocynk
1/8" NPT 5,5 13 35 10 24 MS 58 20 ESA 18 NI
1/4" NPT 5,5 17 40 14 24 MS 58 29 ESA 14 NI
3/8" NPT 5,5 21 42 15 24 MS 58 40 ESA 38 NI
  • L - całkowita długość.
  • SW - rozmiar klucza

szybkozłączka, gniazdo (cz. żeńska) wtyk (cz. męska)

zaw-jedn-odc

Szybkozłączka z Zaworem Odcinającym

("jednostronnie")

Informacje na temat 3 typów połączeń

("Z wolnym przelotem, jednostronnie i obustronnie odcinających")

dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj.

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Wtyk szybkozłączki z gwintem wewnętrznym, wykonane z mosiądzu (MS 58) lub ze stali ocynkowanej.

Ogólne właściwości materiałów:

Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.

Zastosowanie

Szybkozłączki z serii ESA o rozmiarze DN 5,5 przeznaczone są przede wszystkim do transportu sprężonego powietrza. Część NI posiada z jednej strony wtyk o profilu zgodnym z normami amerykańskimi, a z drugiej gwint wewnętrzny (NPT). Wtyki w złączach jednostronnie odcinających nie posiadają zaworu.

Szybkozłączki te znajdą zastosowanie w wielu gałęziach przemysłu, dla przykładu w robotyce i automatyce do sterowania urządzeniami, maszynami, liniami produkcyjnymi i narzędziami. Nadają się do zasilania sprężonym powietrzem narzędzi i urządzeń pneumatycznych, w warsztatach rzemieślniczych. Złącza mogą się również przydać w warsztatach samochodowych i blacharskich do obsługi narzędzi pneumatycznych. Szybkozłączki te znajdą także zastosowanie przy zasilanych sprężonych powietrzem narzędziach hobbystycznych, takich jak aerografy w modelarstwie. Konstrukcja zamkniętej tulei chroni szybkozłączkę przed dostawaniem się zabrudzeń. Na życzenie klienta, złącza te są dostępne z uszczelnieniem wykonanym z EPDM, FKM (Viton).

Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką. Według poniższej instrukcji:

Instrukcja obsługi szybkozłączek
plug-play1 plug-play2 plug-play3
Krok 1. Wpięcie wtyku jednym ruchem do gniazda Krok 2. Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia. Otwiera to zawór znajdujący się w gnieździe złącza. Krok 3 Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda i zamknięcie zaworu jednostronnie zamykającego w gnieździe.


Dostępne warianty produktu:

Wtyk Szybkozłączki z Gwintem Wewnętrznym NPT - Mosiądz - wg Normy US DN 5,5 - Seria ESA Typ NI - Odpowiednik RECTUS - Typ 23/24 - LUDECKE
nr artykułu MS 58/stal ocynk
ESA 18 NI
  • gwint
    1/8" NPT
  • DN
    5,5
  • SW
    13
  • L
    35
  • długość gwintu
    10
  • długość wtyku
    24
  • materiał
    MS 58
  • waga [g]
    20
Wtyk Szybkozłączki z Gwintem Wewnętrznym NPT - Mosiądz - wg Normy US DN 5,5 - Seria ESA Typ NI - Odpowiednik RECTUS - Typ 23/24 - LUDECKE
nr artykułu MS 58/stal ocynk
ESA 14 NI
  • gwint
    1/4" NPT
  • DN
    5,5
  • SW
    17
  • L
    40
  • długość gwintu
    14
  • długość wtyku
    24
  • materiał
    MS 58
  • waga [g]
    29
Wtyk Szybkozłączki z Gwintem Wewnętrznym NPT - Mosiądz - wg Normy US DN 5,5 - Seria ESA Typ NI - Odpowiednik RECTUS - Typ 23/24 - LUDECKE
nr artykułu MS 58/stal ocynk
ESA 38 NI
  • gwint
    3/8" NPT
  • DN
    5,5
  • SW
    21
  • L
    42
  • długość gwintu
    15
  • długość wtyku
    24
  • materiał
    MS 58
  • waga [g]
    40
