Wtyk Szybkozłączki z Gwintem Wewnętrznym - Dwustronnie Odc. - MINI DN 5 - Znaczony - Seria ESMK Typ NIAB - LUDECKE

Znakowane kolorami wtyki szybkozłączki o solidnej konstrukcji z gwintem wewnętrznym ISO 228 i optymalnym uszczelnieniem, dające się obsługiwać jedną ręką. Zawór obustronnie odcinający. Wykonanie korpusu z mosiądzu gładkiego. Przeznaczone do obsługi urządzeń pneumatycznych, przesyłu powietrza, i innych mediów.

Czytaj więcej >>

  • Ciśnienie robocze [bar]: 35.
  • Temperatura pracy [°C]: od -20 do +100.
  • Materiał: mosiądz MS 58.
  • Materia pierścienia znakującego: aluminium oksydowane na kolor.
  • Medium: różne media.
  • Maksymalna przepustowość l/min: 310.
  • Uszczelnienie: Perbunan NBR (na życzenie inne materiały: EPDM, FKM)
  • Gwint: ISO 228.

gwint DN SW

L

długość

gwintu

waga

[g]

kolor

nr artykułu

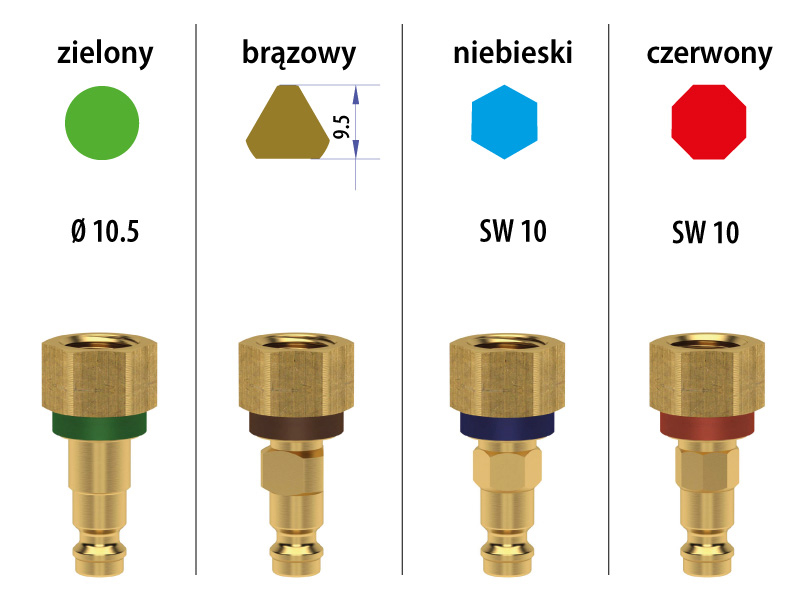

zielony

G 1/8'' 5 17 38 5 15

kolo

ESMK 18 NIABG
G 1/8'' 5 17 38 5 15

trojkat

ESMK 18 NIABBR
G 1/8'' 5 17 38 5 15

heksagon

ESMK 18 NIABBL
G 1/8'' 5 17 38 5 15

oktagon

ESMK 18 NIABR
G 1/4'' 5 17 40 7 25

kolo

ESMK 14 NIABG
G 1/4'' 5 17 40 7 25

trojkat

ESMK 14 NIABBR
G 1/4'' 5 17 40 7 25

heksagon

ESMK 14 NIABBL
G 1/4'' 5 17 10 7 25

oktagon

ESMK 14 NIABR
  • DN - rozmiar nominalny szybkozłączki
  • SW - rozmiar klucza
  • L - całkowita wysokość

szybkozłączka, gniazdo (cz. żeńska) wtyk (cz. męska)

zaw-dwust-odc

Szybkozłączka z Zaworem Odcinającym

("obustronnie" - z Iglicą)

Informacje na temat 3 typów połączeń

("Z wolnym przelotem, jednostronnie i obustronnie odcinających")

dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj.

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Wtyk szybkozłączki z gwintem wewnętrznym, zaworem odcinającym, wykonane z mosiądzu (MS 58), z elementami ze stali szlachetnej i aluminium anodowanego i uszczelnieniem z gumy nitrylowej (NBR).

Ogólne właściwości materiałów:

Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.

Stopy aluminium, poza glinem zawierają cynk, miedź, krzem, mangan i wiele innych metali. Charakteryzują się dużą wytrzymałością i twardością, oraz niską wagą. Dzięki odporności na korozję i małej gęstości, używa się tego materiału do wyrobu złączy niskociśnieniowych wszędzie tam, gdzie istotna jest niska waga produktu, czyli np. w systemach hydraulicznych, w przemyśle samochodowym, lotniczym, w automatyce i cybernetyce. Dzięki zastosowaniu techniki zwanej anodowaniem (eloksalacją, elektrolityczną oksydacją), zwiększa się odporność stopu na zużycie, czy przetarcie, ale w tym przypadku, nadaje się szybkozłączkom w trwały sposób określony kolor znakowania, niwelujący ścieranie się znakowania podczas użytkowania.

Stal Szlachetna to grupa stopów żelaza, potocznie rozumianych również jako stal nierdzewna, odróżniająca się jednak od niej procesem wytapiania wyłącznie metodami charakteryzującymi się wysokim stopniem czystości dodatków. Stal ta charakteryzuje się bardzo dobrą odpornością na czynniki powodujące korozję, takie jak powietrze atmosferyczne, rozcieńczone kwasy, roztwory alkaliczne, słona woda morska czy chemikalia. Podobnie jak w przypadku stali nierdzewnej, podlega ona normalizacji. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN.

NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.

Zastosowanie

Szybkozłączki z serii ESMK o rozmiarze DN 5 przeznaczone są przede wszystkim do transportu różnego rodzaju mediów. Część NIAB posiada z jednej strony wtyk, a z drugiej znormalizowany gwint wewnętrzny. Wtyki w szybkozłączkach obustronnie odcinających posiadają zawór, który otwierany jest dzięki iglicy znajdującej się w gnieździe, dlatego wtyki te mogą być łączone wyłącznie z nimi.

Szybkozłączki te pozwalają na łatwą identyfikacje różnych obwodów w miejscach gdzie wymagane są różne parametry dla transportowanych mediów, czy chociażby zapobiegają niewłaściwemu połączeniu zwrotnemu, na jednej tablicy rozdzielczej. Zarówno szybkozłączki jak i wtyki, posiadają oznaczenia kolorystyczne, dzięki anodyzowanym, barwionym tulejom i pierścieniom. Dodatkowo Szybkozłączki i wtyki są kodowane, oraz posiadają różne kształty, dzięki czemu nie jest możliwe połączenie ze sobą złączek w różnych kolorach.

Takie zabezpieczenia kolorystyczne, powodują, iż seria ta znajdzie zastosowanie w obsłudze skomplikowanych procesów przemysłowych, gdzie wymagana jest łatwa i szybka identyfikacja obwodów, przeznaczonych do zasilania różnych etapów produkcji. Można dzięki temu łatwo rozpoznać rodzaj przesyłanych mediów, jak również zaprojektować instalacje w których łatwo zidentyfikować właściwe zakończenia przewodów, aby nie doprowadzić do sprzężeń zwrotnych, czy zanieczyszczeń urządzeń przemysłowych niepożądaną substancją.

Poniżej przedstawiono instrukcję obsługi i zasadę działania kolorowych i kodowanych szybkozłączek.

Instrukcja obsługi szybkozłączek z kolorowymi pierścieniami i kodowaniem
intrukcja-zle-kolor intrukcja-kolor-1
Krok 1. Wpięcie wtyku do gniazda szybkozłączek o różnych kolorach (na ilustracji gniazdo z niebieskim kodowaniem, a wtyk z kolorem brązowym), jest niemożliwe co zapobiega połączeniu ze sobą niewłaściwych przewodów. Krok 2. Podłączenie przewodów możliwe jest tylko i wyłącznie przez wpięcie wtyczek do gniazd z tym samym kodowaniem i oznaczeniem kolorystycznym.
intrukcja-kolor-2 intrukcja-kolor-3
Krok 3. Wpięcie następuję po wepchnięciu wtyku do gniazda, co otworzy zawór znajdujący się w gnieździe i spowoduje zapięcie się szybkozłączki. Krok 4. Aby rozpiąć przewody, należy wepchnąć pierścień, zaznaczony strzałką, co spowoduje zamknięcie zaworu, i wypchnie wtyk z gniazda. Operację tą można wykonać jedną ręką.


Dostępne warianty produktu:

Wtyk Szybkozłączki z Gwintem Wewnętrznym - Dwustronnie Odc. - MINI DN 5 - Znaczony - Seria ESMK Typ NIAB - LUDECKE
nr artykułu zielony
ESMK 18 NIABG
  • gwint
    G 1/8''
  • DN
    5
  • SW
    17
  • L
    38
  • długość gwintu
    5
  • waga [g]
    15
  • kolor
Wtyk Szybkozłączki z Gwintem Wewnętrznym - Dwustronnie Odc. - MINI DN 5 - Znaczony - Seria ESMK Typ NIAB - LUDECKE
nr artykułu zielony
ESMK 18 NIABBR
  • gwint
    G 1/8''
  • DN
    5
  • SW
    17
  • L
    38
  • długość gwintu
    5
  • waga [g]
    15
  • kolor
Wtyk Szybkozłączki z Gwintem Wewnętrznym - Dwustronnie Odc. - MINI DN 5 - Znaczony - Seria ESMK Typ NIAB - LUDECKE
nr artykułu zielony
ESMK 18 NIABBL
  • gwint
    G 1/8''
  • DN
    5
  • SW
    17
  • L
    38
  • długość gwintu
    5
  • waga [g]
    15
  • kolor
Wtyk Szybkozłączki z Gwintem Wewnętrznym - Dwustronnie Odc. - MINI DN 5 - Znaczony - Seria ESMK Typ NIAB - LUDECKE
nr artykułu zielony
ESMK 18 NIABR
  • gwint
    G 1/8''
  • DN
    5
  • SW
    17
  • L
    38
  • długość gwintu
    5
  • waga [g]
    15
  • kolor
Wtyk Szybkozłączki z Gwintem Wewnętrznym - Dwustronnie Odc. - MINI DN 5 - Znaczony - Seria ESMK Typ NIAB - LUDECKE
nr artykułu zielony
ESMK 14 NIABG
  • gwint
    G 1/4''
  • DN
    5
  • SW
    17
  • L
    40
  • długość gwintu
    7
  • waga [g]
    25
  • kolor
Wtyk Szybkozłączki z Gwintem Wewnętrznym - Dwustronnie Odc. - MINI DN 5 - Znaczony - Seria ESMK Typ NIAB - LUDECKE
nr artykułu zielony
ESMK 14 NIABBR
  • gwint
    G 1/4''
  • DN
    5
  • SW
    17
  • L
    40
  • długość gwintu
    7
  • waga [g]
    25
  • kolor
Wtyk Szybkozłączki z Gwintem Wewnętrznym - Dwustronnie Odc. - MINI DN 5 - Znaczony - Seria ESMK Typ NIAB - LUDECKE
nr artykułu zielony
ESMK 14 NIABBL
  • gwint
    G 1/4''
  • DN
    5
  • SW
    17
  • L
    40
  • długość gwintu
    7
  • waga [g]
    25
  • kolor
Wtyk Szybkozłączki z Gwintem Wewnętrznym - Dwustronnie Odc. - MINI DN 5 - Znaczony - Seria ESMK Typ NIAB - LUDECKE
nr artykułu zielony
ESMK 14 NIABR
  • gwint
    G 1/4''
  • DN
    5
  • SW
    17
  • L
    10
  • długość gwintu
    7
  • waga [g]
    25
  • kolor
