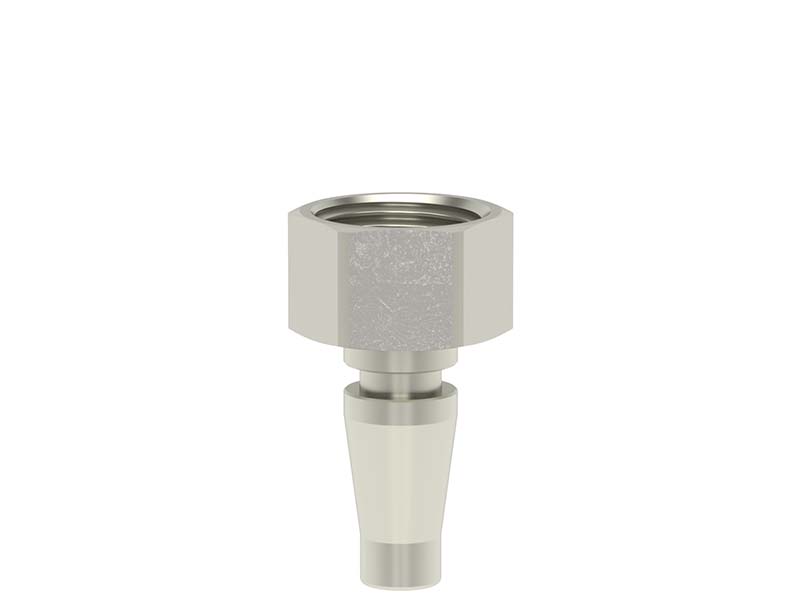

Wtyk Szybkozłączki z GW - Cylindrycznym z Brytyjskim Profilem Wtyku - DN 5 - Typ ESBI NIS - LUDECKE

Wtyk szybkozłączki ze znormalizowanym gwintem wewnętrznym, którą można obsługiwać jedna ręką. Przeznaczone do transportu powietrza i mediów płynnych. Profil wtyku brytyjski, odpowiednik Parker/Rectus Seria 17, Schrader NW5

Czytaj więcej >>

  • Norma: standard brytyjski.
  • Ciśnienie robocze [bar]: 35.
  • Temperatura pracy [°C]: od -20 do +100.
  • Materiał: stal hartowana, niklowana.
  • Medium: powietrze i media płynne.
  • Maksymalna przepustowość l/min: 950.
  • Gwint: ISO 228 / DIN EN 10226
gwint DN SW

L

długość

gwintu

długość

wtyku

waga

[g]

nr artykułu

G 1/8'' 5,0 14 35 7 28 18 ESBI 18 NIS
G 1/4'' 5,0 17 37 9 28 26 ESBI 14 NIS
G 3/8'' 5,0 19 37 9 28 27 ESBI 38 NIS
  • L - całkowita długość.
  • SW - rozmiar klucza

szybkozłączka, gniazdo (cz. żeńska) wtyk (cz. męska)

zaw-jedn-odc

Szybkozłączka z Zaworem Odcinającym

("jednostronnie")

Informacje na temat 3 typów połączeń

("Z wolnym przelotem, jednostronnie i obustronnie odcinających")

dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj.

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Wtyk szybkozłączki z gwintem wewnętrznym, wykonane ze stali hartowanej i uszczelnieniem z gumy nitrylowej (NBR).

Ogólne właściwości materiałów:

Stal hartowana to jeden ze stopów żelaza, który należy do grupy materiałów o określonych właściwościach fizycznych nadawanych za pomocą metody obróbki. Powstaje ona w procesie nadawania stali określonych właściwości na drodze obróbki termicznej, dokładniej, wykorzystującej zmiany temperatury. Hartowanie stali polega na nagrzaniu materiału do określonej temperatury, utrzymaniu jej w określonym czasie. Nagrzana stal zmienia swoją strukturę wewnętrzną na martenzytyczną lub bainityczną, a następnie zostaje schłodzona. Zwykle za pomocą szybkiej kąpieli hartowniczej, najczęściej w wodzie bądź w oleju, ale wyróżnia się kilka sposobów schłodzenia, gwałtowne, stopniowe etc. Stal hartowana służy do produkcji wielu podzespołów przemysłowych podzespołów wykorzystywanych wszędzie tam, gdzie wymagana jest wyjątkowa odporność i twardość wykorzystywanego materiału.

Niklowanie powierzchni, stosuje się w celu zwiększenia odporności mechanicznej materiału oraz jego żywotności. Warstwa niklu powoduje, iż wyroby są trwalsze, mniej podatne na uszkodzenia mechaniczne, oraz kontakt z agresywnymi substancjami mogącymi powodować osłabienie wytrzymałości szybkozłączki np. na ciśnienie.

NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.

Zastosowanie

Szybkozłączki z serii ESBI o rozmiarze DN 5 przeznaczone są przede wszystkim do transportu sprężonego powietrza i cieczy. Część NIS posiada z jednej strony gniazdo, a z drugiej znormalizowany gwint wewnętrzny. Wtyki w szybkozłączkach jednostronnie odcinających nie posiadają zaworu.

Szybkozłączki te znajdą zastosowanie w wielu gałęziach przemysłu, dla przykładu w robotyce i automatyce do sterowania urządzeniami, maszynami, liniami produkcyjnymi i narzędziami. Nadają się do zasilania powietrzem narzędzi i urządzeń pneumatycznych, w warsztatach rzemieślniczych. Złącza mogą się również przydać w warsztatach samochodowych i blacharskich do obsługi narzędzi pneumatycznych. Konstrukcja zamkniętej tulei chroni szybkozłączkę przed dostawaniem się zabrudzeń. Na życzenie klienta, złącza te są dostępne z uszczelnieniem wykonanym z EPDM, FKM (Viton).

Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką. Według poniższej instrukcji:

Instrukcja obsługi szybkozłączek
plug-play1 plug-play2 plug-play3
Krok 1. Wpięcie wtyku jednym ruchem do gniazda Krok 2. Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia. Otwiera to zawór znajdujący się w gnieździe złącza. Krok 3 Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda i zamknięcie zaworu jednostronnie zamykającego w gnieździe.


Dostępne warianty produktu:

Wtyk Szybkozłączki z GW - Cylindrycznym z Brytyjskim Profilem Wtyku - DN 5 - Typ ESBI NIS - LUDECKE
nr artykułu
ESBI 18 NIS
  • gwint
    G 1/8''
  • DN
    5,0
  • SW
    14
  • L
    35
  • długość gwintu
    7
  • długość wtyku
    28
  • waga [g]
    18
Wtyk Szybkozłączki z GW - Cylindrycznym z Brytyjskim Profilem Wtyku - DN 5 - Typ ESBI NIS - LUDECKE
nr artykułu
ESBI 14 NIS
  • gwint
    G 1/4''
  • DN
    5,0
  • SW
    17
  • L
    37
  • długość gwintu
    9
  • długość wtyku
    28
  • waga [g]
    26
Wtyk Szybkozłączki z GW - Cylindrycznym z Brytyjskim Profilem Wtyku - DN 5 - Typ ESBI NIS - LUDECKE
nr artykułu
ESBI 38 NIS
  • gwint
    G 3/8''
  • DN
    5,0
  • SW
    19
  • L
    37
  • długość gwintu
    9
  • długość wtyku
    28
  • waga [g]
    27
