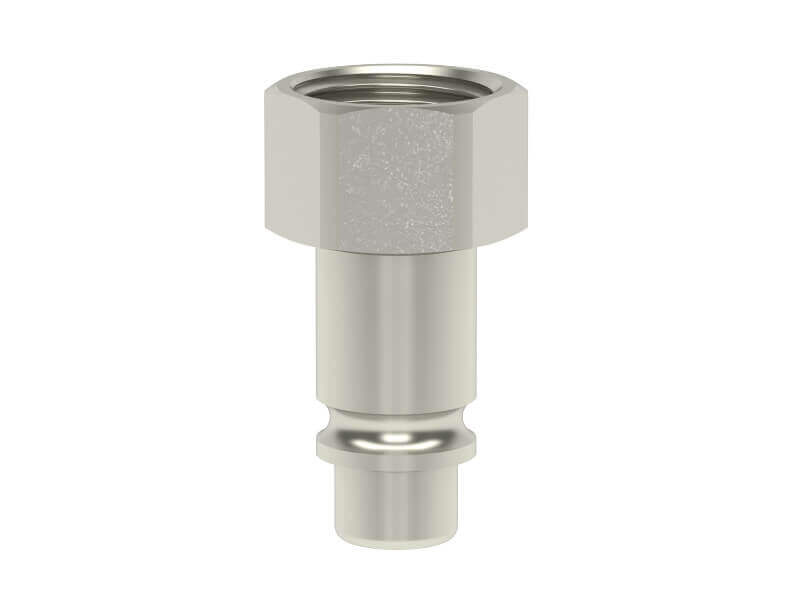

Wtyk Szybkozłączki z Gwintem Wewnętrznym - Cylindrycznym - System ATLAS COPCO - DN 8 - Typ ESAC NIS - LUDECKE

Wtyk szybkozłączki z gwintem wewnętrznym, bardzo wytrzymały, system ATLAS COPCO, dający się obsługiwać jedną ręką. Stosowane do sprężonego powietrza, w przemyśle i rzemiośle. Kompatybilne z Parker|Rectus Series 33, Atlas Copco QIC 10

Czytaj więcej >>

  • Ciśnienie robocze [bar]: 35.
  • Temperatura pracy [°C]: od -20 do +100.
  • Materiał: stal hartowana, ocynkowana.
  • Medium: powietrze.
  • Maksymalna przepustowość l/min: 1650.
  • Gwint: ISO 228/ DIN EN 10226.
gwint DN SW L

długość

gwintu

długość

wtyku

waga

[g]

nr artykułu

G 1/8'' 8,0 14 37 9 24,5 26 ESAC 18 NIS
G 1/4'' 8,0 17 37 9 24,5 26 ESAC 14 NIS
G 3/8'' 8,0 19 37 9 24,5 26 ESAC 38 NIS
G 1/2'' 8,0 24 40 12 24,5 38 ESAC 12 NIS
  • L - całkowita długość.
  • SW - rozmiar klucza

szybkozłączka, gniazdo (cz. żeńska) wtyk (cz. męska)

zaw-jedn-odc

Szybkozłączka z Zaworem Odcinającym

("jednostronnie")

Informacje na temat 3 typów połączeń

("Z wolnym przelotem, jednostronnie i obustronnie odcinających")

dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj.

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Wtyk szybkozłączki z gwintem wewnętrznym, wykonany ze stali hartowanej.

Ogólne właściwości materiałów:

Stal hartowana to jeden ze stopów żelaza, który należy do grupy materiałów o określonych właściwościach fizycznych nadawanych za pomocą metody obróbki. Powstaje ona w procesie nadawania stali określonych właściwości na drodze obróbki termicznej, dokładniej, wykorzystującej zmiany temperatury. Hartowanie stali polega na nagrzaniu materiału do określonej temperatury, utrzymaniu jej w określonym czasie. Nagrzana stal zmienia swoją strukturę wewnętrzną na martenzytyczną lub bainityczną, a następnie zostaje schłodzona. Zwykle za pomocą szybkiej kąpieli hartowniczej, najczęściej w wodzie bądź w oleju, ale wyróżnia się kilka sposobów schłodzenia, gwałtowne, stopniowe etc. Stal hartowana służy do produkcji wielu podzespołów przemysłowych podzespołów wykorzystywanych wszędzie tam, gdzie wymagana jest wyjątkowa odporność i twardość wykorzystywanego materiału.

Niklowanie powierzchni, stosuje się w celu zwiększenia odporności mechanicznej materiału oraz jego żywotności. Warstwa niklu powoduje, iż wyroby są trwalsze, mniej podatne na uszkodzenia mechaniczne, oraz kontakt z agresywnymi substancjami mogącymi powodować osłabienie wytrzymałości szybkozłączki np. na ciśnienie.

Zastosowanie

Szybkozłączki z serii ESAC o rozmiarze DN 8 przeznaczone są przede wszystkim do transportu sprężonego powietrza. Część NIS posiada z jednej strony wtyk, a z drugiej znormalizowany gwint wewnętrzny. Wtyki w szybkozłączkach jednostronnie odcinających nie posiadają zaworu.

Szybkozłączki te znajdą zastosowanie w wielu gałęziach przemysłu, dla przykładu w robotyce i automatyce do sterowania urządzeniami, maszynami, liniami produkcyjnymi i narzędziami. Nadają się do zasilania sprężonym powietrzem narzędzi i urządzeń pneumatycznych, w warsztatach rzemieślniczych. Złącza mogą się również przydać w warsztatach samochodowych i blacharskich do obsługi narzędzi pneumatycznych. Na życzenie klienta, złącza te są dostępne z uszczelnieniem wykonanym z EPDM, FKM (Viton).

Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką. Według poniższej instrukcji:

Instrukcja obsługi szybkozłączek
plug-play1 plug-play2 plug-play3
Krok 1. Wpięcie wtyku jednym ruchem do gniazda Krok 2. Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia. Otwiera to zawór znajdujący się w gnieździe złącza. Krok 3 Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda i zamknięcie zaworu jednostronnie zamykającego w gnieździe.


Dostępne warianty produktu:

Wtyk Szybkozłączki z Gwintem Wewnętrznym - Cylindrycznym - System ATLAS COPCO - DN 8 - Typ ESAC NIS - LUDECKE
nr artykułu
ESAC 18 NIS
  • gwint
    G 1/8''
  • DN
    8,0
  • SW
    14
  • L
    37
  • długość gwintu
    9
  • długość wtyku
    24,5
  • waga [g]
    26
Wtyk Szybkozłączki z Gwintem Wewnętrznym - Cylindrycznym - System ATLAS COPCO - DN 8 - Typ ESAC NIS - LUDECKE
nr artykułu
ESAC 14 NIS
  • gwint
    G 1/4''
  • DN
    8,0
  • SW
    17
  • L
    37
  • długość gwintu
    9
  • długość wtyku
    24,5
  • waga [g]
    26
Wtyk Szybkozłączki z Gwintem Wewnętrznym - Cylindrycznym - System ATLAS COPCO - DN 8 - Typ ESAC NIS - LUDECKE
nr artykułu
ESAC 38 NIS
  • gwint
    G 3/8''
  • DN
    8,0
  • SW
    19
  • L
    37
  • długość gwintu
    9
  • długość wtyku
    24,5
  • waga [g]
    26
Wtyk Szybkozłączki z Gwintem Wewnętrznym - Cylindrycznym - System ATLAS COPCO - DN 8 - Typ ESAC NIS - LUDECKE
nr artykułu
ESAC 12 NIS
  • gwint
    G 1/2''
  • DN
    8,0
  • SW
    24
  • L
    40
  • długość gwintu
    12
  • długość wtyku
    24,5
  • waga [g]
    38
