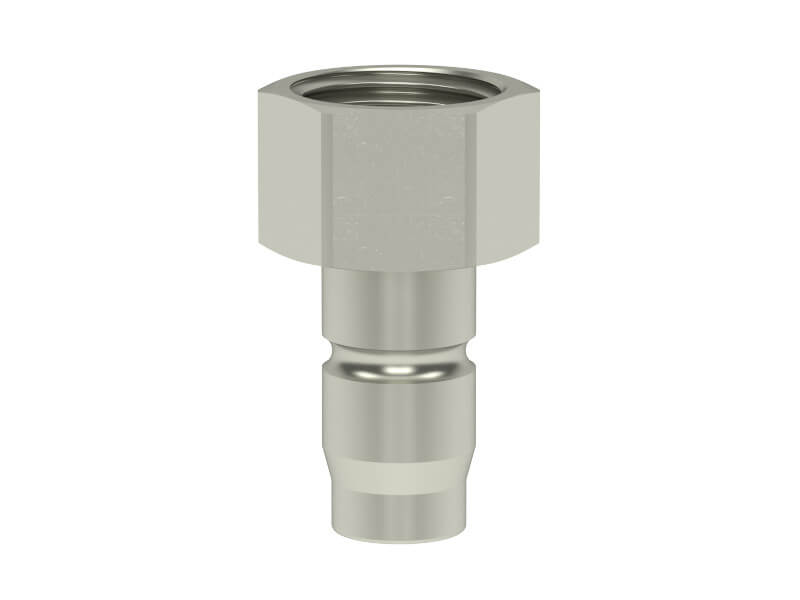

Wtyk Szybkozłączki z Gwintem Wewnętrznym - Cylindrycznym - System ATLAS COPCO - DN 10 - Typ ESACG NIS - LUDECKE
Wtyk szybkozłączki z gwintem wewnętrznym, bardzo wytrzymały, system ATLAS COPCO, dający się obsługiwać jedną ręką. Stosowane do sprężonego powietrza, w przemyśle i rzemiośle. Kompatybilne z Parker|Rectus Series 34 KA, Atlas Copco QIC 15.
Czytaj więcej >>- Ciśnienie robocze [bar]: 35.
- Temperatura pracy [°C]: od -20 do +100.
- Materiał: stal hartowana, ocynkowana.
- Medium: powietrze i media płynne.
- Maksymalna przepustowość l/min: 2600.
- Gwint: ISO 228/ DIN EN 10226.
| gwint | DN | SW | L |
długość gwintu |
długość wtyku |
waga [g] |
nr artykułu |
| G 3/8'' | 10 | 19 | 40 | 9 | 28 | 32 | ESACG 38 NIS |
| G 1/2'' | 10 | 24 | 44 | 12 | 28 | 51 | ESACG 12 NIS |
| G 3/4" | 10 | 32 | 49 | 16 | 28 | 100 | ESACG 34 NIS |
- L - całkowita długość.
- SW - rozmiar klucza
|
szybkozłączka, gniazdo (cz. żeńska) wtyk (cz. męska)
Szybkozłączka z Zaworem Odcinającym ("jednostronnie") |
Informacje na temat 3 typów połączeń ("Z wolnym przelotem, jednostronnie i obustronnie odcinających") dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj. |
Właściwości użytych materiałów i zastosowanie.
Wtyk szybkozłączki z gwintem wewnętrznym, wykonany ze stali hartowanej.
Ogólne właściwości materiałów:
Stal hartowana to jeden ze stopów żelaza, który należy do grupy materiałów o określonych właściwościach fizycznych nadawanych za pomocą metody obróbki. Powstaje ona w procesie nadawania stali określonych właściwości na drodze obróbki termicznej, dokładniej, wykorzystującej zmiany temperatury. Hartowanie stali polega na nagrzaniu materiału do określonej temperatury, utrzymaniu jej w określonym czasie. Nagrzana stal zmienia swoją strukturę wewnętrzną na martenzytyczną lub bainityczną, a następnie zostaje schłodzona. Zwykle za pomocą szybkiej kąpieli hartowniczej, najczęściej w wodzie bądź w oleju, ale wyróżnia się kilka sposobów schłodzenia, gwałtowne, stopniowe etc. Stal hartowana służy do produkcji wielu podzespołów przemysłowych podzespołów wykorzystywanych wszędzie tam, gdzie wymagana jest wyjątkowa odporność i twardość wykorzystywanego materiału.Szybkozłączki z serii ESACG o rozmiarze DN 10 przeznaczone są przede wszystkim do transportu sprężonego powietrza. Część NIS posiada z jednej strony wtyk, a z drugiej znormalizowany gwint wewnętrzny. Wtyki w szybkozłączkach jednostronnie odcinających nie posiadają zaworu.
Szybkozłączki te znajdą zastosowanie w wielu gałęziach przemysłu, dla przykładu w robotyce i automatyce do sterowania urządzeniami, maszynami, liniami produkcyjnymi i narzędziami. Nadają się do zasilania sprężonym powietrzem narzędzi i urządzeń pneumatycznych, w warsztatach rzemieślniczych. Złącza mogą się również przydać w warsztatach samochodowych i blacharskich do obsługi narzędzi pneumatycznych. Na życzenie klienta, złącza te są dostępne z uszczelnieniem wykonanym z EPDM, FKM (Viton).
Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką. Według poniższej instrukcji:
| Instrukcja obsługi szybkozłączek | ||
 |
 |
 |
| Krok 1. Wpięcie wtyku jednym ruchem do gniazda | Krok 2. Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia. Otwiera to zawór znajdujący się w gnieździe złącza. | Krok 3 Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda i zamknięcie zaworu jednostronnie zamykającego w gnieździe. |
Dostępne warianty produktu:
-
gwintG 3/8''
-
DN10
-
SW19
-
L40
-
długość gwintu9
-
długość wtyku28
-
waga [g]32
-
gwintG 1/2''
-
DN10
-
SW24
-
L44
-
długość gwintu12
-
długość wtyku28
-
waga [g]51
-
gwintG 3/4"
-
DN10
-
SW32
-
L49
-
długość gwintu16
-
długość wtyku28
-
waga [g]100
