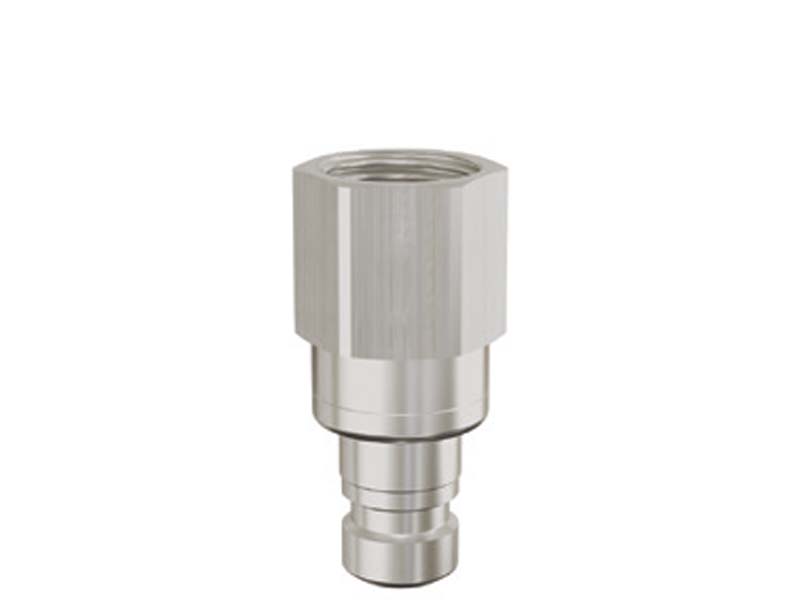

Wtyk Szybkozłączki z Gwintem Wewnętrznym - Cylindrycznym - Dwustronnie Odcinający - Profil Skandynawski - DN 10 - Typ ESSCIG NIAB - LUDECKE
Wtyk szybkozłączki DN 10 z gwintem wewnętrznym. Zawór obustronnie odcinający. Profil wtyku skandynawski. Przeznaczone do transportu powietrza, sprężonego powietrza i mediów płynnych. Odpowiednik Parker|Rectus Series 32, Cejn 408, Tema 1800 SF. Bardzo wysoki współczynnik przepływu w wymagających warunkach pracy.
Czytaj więcej >>- Ciśnienie robocze [bar]: 35.
- Temperatura pracy [°C]: od -20 do +100.
- Materiał: stal niklowana.
- Medium: powietrze, media płynne i gazowe.
- Maksymalna przepustowość l/min: 2650.
- Gwint: ISO 228.
- Odpowiednik: Parker|Rectus Series 32, Cejn 408, Tema 1800 SF
| gwint | DN | SW | L |
długość gwintu |
długość wtyku |
waga [g] |
nr artykułu |
| G 1/4'' | 10 | 24 | 55 | 11 | 21 | 122 | ESSCIG 14 NIAB |
| G 3/8'' | 10 | 24 | 55 | 11 | 21 | 124 | ESSCIG 38 NIAB |
| G 1/2'' | 10 | 24 | 55 | 12 | 21 | 140 | ESSCIG 12 NIAB |
| G 3/4" | 10 | 32 | 59 | 16 | 21 | 152 | ESSCIG 34 NIAB |
- L - całkowita długość.
- SW - rozmiar klucza
|
Szybkozłączka z Zaworem Odcinającym ("obustronnie" - z Iglicą) |
Informacje na temat 3 typów połączeń ("Z wolnym przelotem, jednostronnie i obustronnie odcinających") dostępne w opisie kategorii głównej - "Szybkozłączki" tutaj. |
Właściwości użytych materiałów i zastosowanie.
Wtyk szybkozłączki z gwintem wewnętrznym, z zaworem obustronnie odcinającym, wykonany ze stali niklowanej.
Ogólne właściwości materiałów:
Stal to stop żelaza z węglem, plastycznie obrobiony i obrabialny cieplnie, o zawartości węgla do 2,11%. Im większa zawartość węgla w stali, tym większa jej twardość. Węgiel w stalach niskostopowych wpływa na jej twardość poprzez wpływ na hartowność stali; im większa zawartość węgla tym dłuższy czas jest potrzebny do przemiany perlitycznej. W stalach stopowych wpływ węgla na twardość jest również spowodowany tendencją niektórych metali, głównie chromu, do tworzenia związków z węglem głównie węglików o bardzo wysokiej twardości. Stal obok żelaza i węgla zawiera zwykle również inne składniki. Do pożądanych składników stopowych zalicza się głównie metale, zwykle chrom, nikiel, mangan, wolfram, miedź, molibden, tytan. Stal znajduje bardzo szerokie zastosowanie. w niemal wszystkich gałęziach przemysłu.Niklowanie powierzchni, stosuje się w celu zwiększenia odporności mechanicznej materiału oraz jego żywotności. Warstwa niklu powoduje, iż wyroby są trwalsze, mniej podatne na uszkodzenia mechaniczne, oraz kontakt z agresywnymi substancjami mogącymi powodować osłabienie wytrzymałości szybkozłączki np. na ciśnienie.
ZastosowanieSzybkozłączki z serii ESSCIG o rozmiarze DN 10 przeznaczone są przede wszystkim do transportu sprężonego powietrza. Część NIAB posiada z jednej strony wtyk, a z drugiej znormalizowany gwint wewnętrzny. Wtyk ten jest przeznaczony do połączenia z gniazdem wyposażonym w zawór odcinający i iglicę, która otworzy zawór wtyku. Zastosowanie tych szybkozłączek zapobiega wydostawaniu się medium w przypadku rozpięcia przewodu i nie wymaga dodatkowego zaworu zamykającego instalacje w celu jej rozpięcia.
Szybkozłączki te znajdą zastosowanie w wielu gałęziach przemysłu, dla przykładu w robotyce i automatyce do sterowania urządzeniami, maszynami, liniami produkcyjnymi i narzędziami. Nadają się do zasilania sprężonym powietrzem narzędzi i urządzeń pneumatycznych, w warsztatach rzemieślniczych. Złącza mogą się również przydać w warsztatach samochodowych i blacharskich do obsługi narzędzi pneumatycznych. Szybkozłączki te charakteryzują się bardzo wysokim współczynnikiem przepływu, dzięki czemu mogą współpracować z wymagającymi narzędziami, które wymagają do poprawnej pracy właśnie wysokiego współczynnika przepływu mediów. Dzięki wytrzymałej konstrukcji, mogą pracować w cięzkich warunkach pracy o dużym natężeniu. Na życzenie klienta, złącza te są dostępne z uszczelnieniem wykonanym z EPDM, FKM (Viton).
Szybkozłączki dla bezpieczeństwa wymagają obsługi dwoma rękoma, co zabezpiecza połączenie przed nieumyślnym bądź przypadkowym rozpięciem. Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, według poniższej instrukcji:
| Zasada Działania Szybkozłączek obsługiwanych dwoma rękoma, dwustopniowo. | ||
 |
 |
 |
|
Krok 1 Wpięcie wtyku jednym ruchem do gniazda |
Krok 2 Dzięki zabezpieczeniu, pociągniecie wtyku nie spowoduje rozpięcia złącza. |
Krok 3 Aby rozpiąć złącze, należy wcisnąć jedną ręką wtyczkę do gniazda (dolna strzałka), a drugą ręką należy odciągnąć pierścień zabezpieczający na złączce w kierunku wtyczki (strzałka górna). Tylko wtedy zamknięcie zostanie odblokowane i będzie można wyciągnąć wtyk z gniazda. |
Dostępne warianty produktu:
-
gwintG 1/4''
-
DN10
-
SW24
-
L55
-
długość gwintu11
-
długość wtyku21
-
waga [g]122
-
gwintG 3/8''
-
DN10
-
SW24
-
L55
-
długość gwintu11
-
długość wtyku21
-
waga [g]124
-
gwintG 1/2''
-
DN10
-
SW24
-
L55
-
długość gwintu12
-
długość wtyku21
-
waga [g]140
-
gwintG 3/4"
-
DN10
-
SW32
-
L59
-
długość gwintu16
-
długość wtyku21
-
waga [g]152
