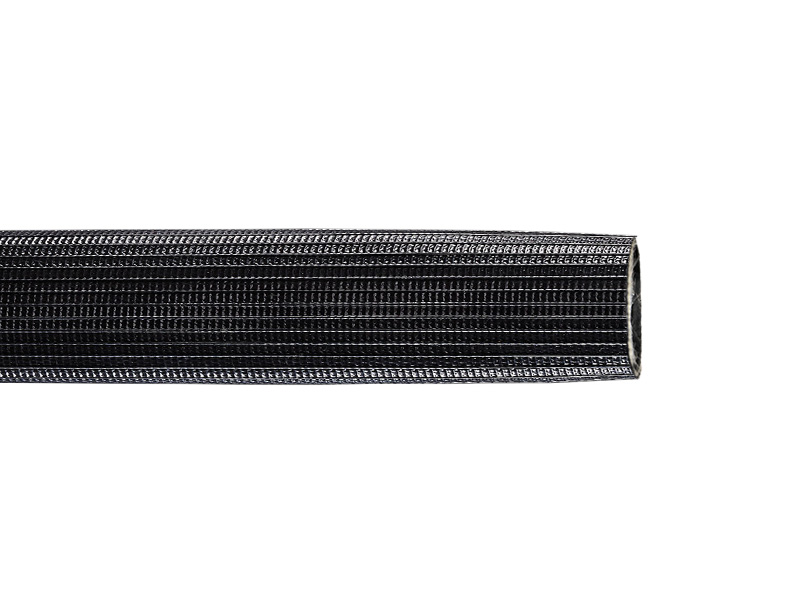

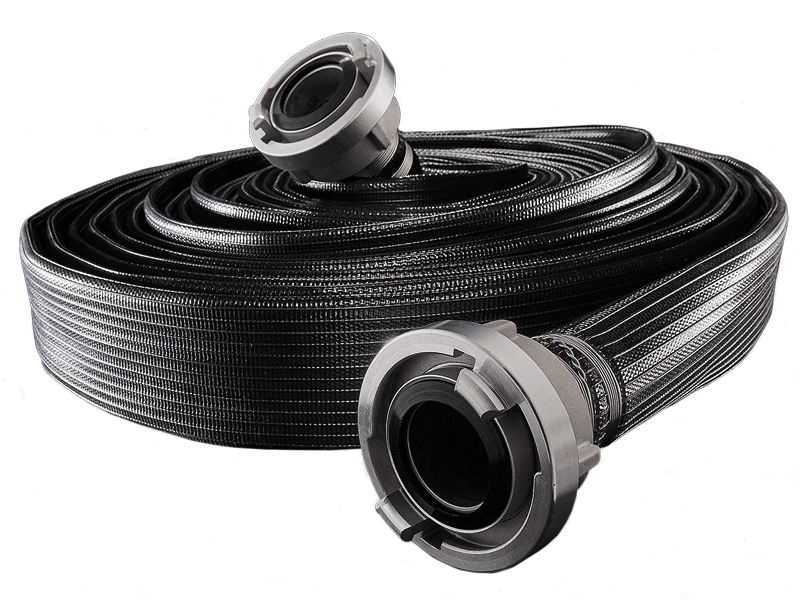

Wąż Płaskozwijalny Uniwersalny - HILCOFLEX - PVC/NBR - Lekki i Wytrzymały
Wielozadaniowy płaski wąż HILCOFLEX zbudowany jest z bardzo wysokiej jakości mieszanki NBR/PVC, wytłaczanej przez splot w specjalnym jednoetapowym procesie produkcyjnym. Konstrukcja węża wewnątrz bardzo gładka, pokrycie ze wzorem, odporne na ścieranie i temperaturę kontaktową. Złącza do węży sprzedawane osobno.
Czytaj więcej >>| Zakres Temperatury (woda): | od -20°C do +80°C (praca ciągła), krótkotrwale do + 100°C |
| Materiały: | Mieszanina NBR/PVC, wzmocnione włóknami poliamidowymi i poliestrowymi |
| Odporność pokrycia: | Promieniowanie UV, Ozon, Starzenie, Ścieranie i kontakt z wysoką temp. |
|
Ø wewn. [mm] |
grubość ścianki [mm] |
waga [g/m] |
ciśnienie robocze [bar] |
ciśnienie rozrywające 20°C [bar] |
wytrzymałość na rozciąganie [kg] |
nr artykułu |
| 19 | 2 | 180 | 30 | 90 | 1000 | GH4251266309338 |
| 25 | 2,2 | 210 | 30 | 90 | 1200 | GH4251266309376 |
| 32 | 2,2 | 240 | 20 | 60 | 1600 | GH4251266309482 |
| 38 | 2,3 | 300 | 16 | 50 | 1700 | GH4251266309543 |
| 45 | 2,3 | 340 | 16 | 50 | 3000 | GH4251266309628 |
| 52 | 2,5 | 400 | 16 | 50 | 3900 | GH4251266309666 |
| 55 | 2,5 | 420 | 16 | 50 | 3900 | GH4251266310198 |
| 60 | 2,5 | 550 | 16 | 50 | 4100 | GH4251266310204 |
| 65 | 2,5 | 540 | 16 | 50 | 4300 | GH4251266310211 |
| 70 | 2,8 | 600 | 16 | 50 | 6300 | GH4251266310266 |
| 76 | 2,9 | 650 | 16 | 50 | 6500 | GH4251266310273 |
| 80 | 3,1 | 800 | 16 | 50 | 7500 | GH4251266310501 |
| 90 | 3,1 | 900 | 16 | 50 | 8500 | GH4251266310518 |
| 102 | 3,1 | 1000 | 16 | 50 | 9500 | GH4251266310778 |
| 110 | 3,1 | 1200 | 15 | 45 | 10500 | GH4251266311201 |
| 120 | 3,5 | 1400 | 14 | 42 | 11000 | GH4251266311270 |
| 127 | 3,5 | 1400 | 14 | 42 | 17000 | GH4251266311287 |
| 152 | 3,7 | 1800 | 14 | 42 | 17900 | GH4251266311317 |
| 203 | 3,9 | 2600 | 10 | 30 | 26900 | GH4251266311621 |
| 254 | 5,2 | 4200 | 10 | 30 | 43200 | GH4251266311720 |
| 305 | 4,5 | 5000 | 10 | 30 | 45000 | GH4251266356844 |
Materiały użyte w konstrukcji węża i właściwości specjalne:
Wąż płaskozwijany HILCOFLEX wykonany jest z wysokogatunkowej mieszaniny gumy NBR (Nitrylu) i PVC (polichlorku winylu).
Ogólne właściwości materiałów:
NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. W celu podniesienia odporności mechanicznej, stosuje się domieszkę Polichlorku winylu (PVC), jednogo z najstarszych tworzyw sztucznych, które ze względu na swoje właściwości i nadal trwający rozwój badań nad jego właściwościami, pozostaje bardzo nowoczesnym i popularnym w przemyśle materiałem. Mieszanka NBR / PVC charakteryzuje się wyższą odpornością mechaniczną od materiałów składowych, wyższą odpornością na starzenie i ozon (w porównaniu z NBR) oraz większym zakresem odproności na temperaturę, nawet od - 35°C do 120°C. Badania naukowe nad elastomerami potwierdzają, iż mieszanka ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Mieszanka ta nie nadaje się do transportu olejów i smarów silikonowych, płynów hamulcowych na bazie glikolu, cieczy hydraulicznych typu HFD, stężonych kwasów i ługów, węglowodorów aromatycznych i chlorowanych czy estrów.
Należy pamiętać, iż użyte w wężach materiały pomimo podobnego składu chemicznego, mogą się różnić własnościami fizykochemicznymi, w związku z czym nie należy stosować węży niezgodnie z zaprojektowanym przeznaczeniem. W przypadku wątpliwości co do odporności chemicznej węża, zachęcamy do kontaktu z naszymi doradcami technicznymi. Odporność chemiczna mieszaniny materiałów, może znacząco się różnić od odporności chemicznej materiałów składowych, które mogą Państwo odczytać w Tabelach odporności chemicznej.
Wąż płaskozwijany HILCOFLEX to wielozadaniowy wąż uniwersalny z gumowaną wykładziną i płaszczem przeznaczony do ciężkich zadań o dużym obciążeniu. Wąż znajdzie zastosowanie w budownictwie, rolnictwie przemysłowym, górnictwie. Przeznaczony jest do transportu cieczy (w tym gorącej wody), sprężonego powietrza. Nadaje się do nawadniania, a także dystrybucji gnojowicy, czyszczenia kanalizacji i jako przewód ochronny dla wiązek kabli. Wąż charakteryzuje się odpornością na ścieranie, wytrzymałością i trwałością, jest odporny na olej, benzynę i chemikalia (zgodnie z tabelą odporności chemicznej), odporny na ciepło, starzenie i ozon. Charakteryzuje się bardzo niską stratą ciśnienia oraz małym wydłużeniem podczas pracy. Jest bardzo lekki, elastyczny i odporny na nacisk w porównaniu do węży przemysłowych nawijanych trzpieniowo (inna metoda produkcji).
Dostępne warianty produktu:
-
Ø wewn. [mm]19
-
grubość ścianki [mm]2
-
waga [g/m]180
-
ciśnienie robocze [bar]30
-
ciśnienie rozrywające 20°C [bar]90
-
wytrzymałość na rozciąganie [kg]1000
-
Ø wewn. [mm]25
-
grubość ścianki [mm]2,2
-
waga [g/m]210
-
ciśnienie robocze [bar]30
-
ciśnienie rozrywające 20°C [bar]90
-
wytrzymałość na rozciąganie [kg]1200
-
Ø wewn. [mm]32
-
grubość ścianki [mm]2,2
-
waga [g/m]240
-
ciśnienie robocze [bar]20
-
ciśnienie rozrywające 20°C [bar]60
-
wytrzymałość na rozciąganie [kg]1600
-
Ø wewn. [mm]38
-
grubość ścianki [mm]2,3
-
waga [g/m]300
-
ciśnienie robocze [bar]16
-
ciśnienie rozrywające 20°C [bar]50
-
wytrzymałość na rozciąganie [kg]1700
-
Ø wewn. [mm]45
-
grubość ścianki [mm]2,3
-
waga [g/m]340
-
ciśnienie robocze [bar]16
-
ciśnienie rozrywające 20°C [bar]50
-
wytrzymałość na rozciąganie [kg]3000
-
Ø wewn. [mm]52
-
grubość ścianki [mm]2,5
-
waga [g/m]400
-
ciśnienie robocze [bar]16
-
ciśnienie rozrywające 20°C [bar]50
-
wytrzymałość na rozciąganie [kg]3900
-
Ø wewn. [mm]55
-
grubość ścianki [mm]2,5
-
waga [g/m]420
-
ciśnienie robocze [bar]16
-
ciśnienie rozrywające 20°C [bar]50
-
wytrzymałość na rozciąganie [kg]3900
-
Ø wewn. [mm]60
-
grubość ścianki [mm]2,5
-
waga [g/m]550
-
ciśnienie robocze [bar]16
-
ciśnienie rozrywające 20°C [bar]50
-
wytrzymałość na rozciąganie [kg]4100
-
Ø wewn. [mm]65
-
grubość ścianki [mm]2,5
-
waga [g/m]540
-
ciśnienie robocze [bar]16
-
ciśnienie rozrywające 20°C [bar]50
-
wytrzymałość na rozciąganie [kg]4300
-
Ø wewn. [mm]70
-
grubość ścianki [mm]2,8
-
waga [g/m]600
-
ciśnienie robocze [bar]16
-
ciśnienie rozrywające 20°C [bar]50
-
wytrzymałość na rozciąganie [kg]6300
-
Ø wewn. [mm]76
-
grubość ścianki [mm]2,9
-
waga [g/m]650
-
ciśnienie robocze [bar]16
-
ciśnienie rozrywające 20°C [bar]50
-
wytrzymałość na rozciąganie [kg]6500
-
Ø wewn. [mm]80
-
grubość ścianki [mm]3,1
-
waga [g/m]800
-
ciśnienie robocze [bar]16
-
ciśnienie rozrywające 20°C [bar]50
-
wytrzymałość na rozciąganie [kg]7500
-
Ø wewn. [mm]90
-
grubość ścianki [mm]3,1
-
waga [g/m]900
-
ciśnienie robocze [bar]16
-
ciśnienie rozrywające 20°C [bar]50
-
wytrzymałość na rozciąganie [kg]8500
-
Ø wewn. [mm]102
-
grubość ścianki [mm]3,1
-
waga [g/m]1000
-
ciśnienie robocze [bar]16
-
ciśnienie rozrywające 20°C [bar]50
-
wytrzymałość na rozciąganie [kg]9500
-
Ø wewn. [mm]110
-
grubość ścianki [mm]3,1
-
waga [g/m]1200
-
ciśnienie robocze [bar]15
-
ciśnienie rozrywające 20°C [bar]45
-
wytrzymałość na rozciąganie [kg]10500
-
Ø wewn. [mm]120
-
grubość ścianki [mm]3,5
-
waga [g/m]1400
-
ciśnienie robocze [bar]14
-
ciśnienie rozrywające 20°C [bar]42
-
wytrzymałość na rozciąganie [kg]11000
-
Ø wewn. [mm]127
-
grubość ścianki [mm]3,5
-
waga [g/m]1400
-
ciśnienie robocze [bar]14
-
ciśnienie rozrywające 20°C [bar]42
-
wytrzymałość na rozciąganie [kg]17000
-
Ø wewn. [mm]152
-
grubość ścianki [mm]3,7
-
waga [g/m]1800
-
ciśnienie robocze [bar]14
-
ciśnienie rozrywające 20°C [bar]42
-
wytrzymałość na rozciąganie [kg]17900
-
Ø wewn. [mm]203
-
grubość ścianki [mm]3,9
-
waga [g/m]2600
-
ciśnienie robocze [bar]10
-
ciśnienie rozrywające 20°C [bar]30
-
wytrzymałość na rozciąganie [kg]26900
-
Ø wewn. [mm]254
-
grubość ścianki [mm]5,2
-
waga [g/m]4200
-
ciśnienie robocze [bar]10
-
ciśnienie rozrywające 20°C [bar]30
-
wytrzymałość na rozciąganie [kg]43200
-
Ø wewn. [mm]305
-
grubość ścianki [mm]4,5
-
waga [g/m]5000
-
ciśnienie robocze [bar]10
-
ciśnienie rozrywające 20°C [bar]30
-
wytrzymałość na rozciąganie [kg]45000
