Wąż do Sprężonego Powietrza, Olejoodporny - ARIAFORM ® /DIN 20018 - Gumowy

Wąż ARIAFORM/DIN jest wężem do powietrza sprężonego zawierającego środki smarne jak również do wody zakładowej przy średnio-ciężkich warunkach pracy. Odporny na mgiełkę olejową.

Czytaj więcej >>

Norma: DIN 20018, EN ISO 1307:2008
Ciśnienie robocze: 10 bar powietrze/16 bar woda
Ciśnienie rozrywające: 54 bar
Zakres temperatur: od -30°C do +50°C
Warstwa wewnętrzna: TPE, czarna, gładka
Warstwa zewnętrzna: TPE, czarna, gładka, odporna na starzenie i warunki atmosferyczne
Wzmocnienie tkanina poliestrowa

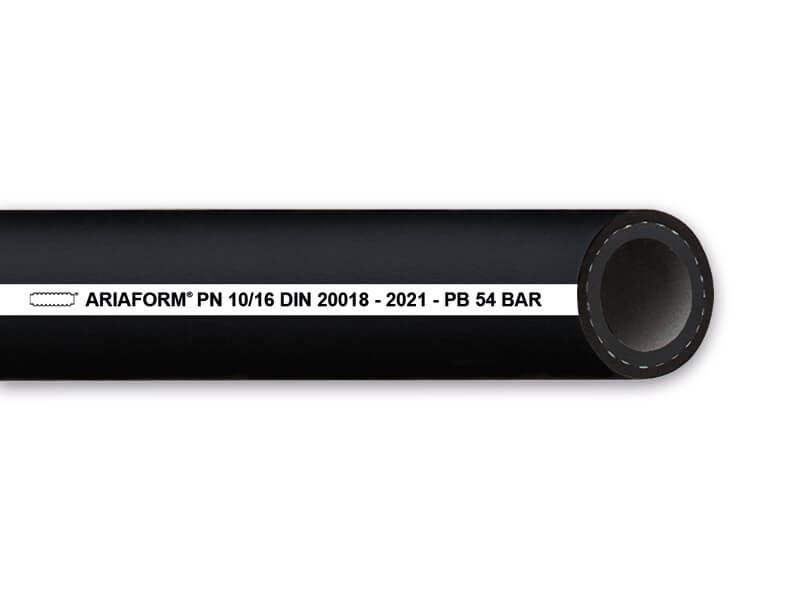

  • Nadruk: ARIAFORM® PN 10/16 DIN 20018 rok - PB 54 BAR
Ø wewn. [mm] ścianka [mm] Ø zewn. [mm] kg/m długość [m] nr artykułu
6 3,5 13 0,140 40/100 3201 006000
8 3,5 15 0,175 40/100 3201 008000
9 3,5 16 0,205 40 3201 009000
10 4,5 19 0,290 40/100 3201 010000
13 5 23 0,400 40/50 3201 013000
15 6 27 0,480 40 3201 015000
19 6 31 0,590 20/40/50 3201 019031
25 7 39 0,900 40 3201 025000

Właściwości użytych materiałów i zastosowanie węża.

Wąż ARIAFORM®/DIN wykonany jest z polichlorku winylu (TPE).

Ogólne właściwości materiałów:

TPE (termoplastyczny elastomer poliestrowy) to tworzywo elastyczne, sprężyste, o dużej odporności termicznej i chemicznej (od -30°C do +50° C). Jednak po przekroczeniu progu odporności na temperaturę materiał ma tendencję do trwałego odkształcenia (powyżej 100°C). Umożliwia łatwe i bezodpadowe przetwarzanie. Tworzywo odporne na działanie paliw, smarów, hydrolizę, promienie UV i czynniki atmosferyczne. Materiał (TPE) wykazuje się brakiem odporności na węglowodory aromatyczne, czyli np.: benzen, azulen, naftalen, antracen, naftacen czy piren.

W celu szczegółowego zapoznania się z odpornością materiału na konkretną substancję chemiczną, czy medium, warto sprawdzić Tabelę Odporności Chemicznej dla TPE. Należy pamiętać, iż użyte w wężach materiały pomimo podobnego składu chemicznego, mogą się różnić własnościami fizykochemicznymi, w związku z czym nie należy stosować węży niezgodnie z zaprojektowanym przeznaczeniem. W przypadku wątpliwości co do odporności węża, zachęcamy do kontaktu z naszymi doradcami technicznymi.

Zakres norm:

EN ISO 1307/2008, norma określa wymiary węży wykonanych z gumy i z tworzyw sztucznych oraz ich minimalne i maksymalne średnice wewnętrzne. W tym celu węże zostały podzielone, odpowiednio do metody wytwarzania, na cztery typy. Norma podaje także tolerancje długości węży z gumy i z tworzyw sztucznych, ciętych na odcinki, do zastosowań przemysłowych i motoryzacyjnych.

Skrót DIN pochodzi od nazwy Niemieckiego Instytutu Normalizacyjnego (Deutsches Institut für Normung) i oznacza normy dotyczące jakości wykonywanych produktów, ich wytrzymałości oraz zastosowania. Norma DIN 20018 dotyczy jakie parametry techniczne musi spełniać wąż, oraz do przesyłu jakich substancji można go zastosować.

Zastosowanie:

Wąż ARIAFORM®/DIN to wysokiej jakości, wyjątkowo wytrzymały i elastyczny produkt o grubszych ściankach. Znajduje zastosowanie przy średnich obciążeniach w przemyśle, warsztatach konserwacyjnych i na budowach. Nadaje się do transportu wody i powietrza. Wąż jest odporny na mgiełkę olejową.


Dostępne warianty produktu:

Wąż do Sprężonego Powietrza, Olejoodporny - ARIAFORM ® /DIN 20018 - Gumowy
nr artykułu
3201 006000
  • Ø wewn. [mm]
    6
  • ścianka [mm]
    3,5
  • Ø zewn. [mm]
    13
  • kg/m
    0,140
  • długość [m]
    40/100
Wąż do Sprężonego Powietrza, Olejoodporny - ARIAFORM ® /DIN 20018 - Gumowy
nr artykułu
3201 008000
  • Ø wewn. [mm]
    8
  • ścianka [mm]
    3,5
  • Ø zewn. [mm]
    15
  • kg/m
    0,175
  • długość [m]
    40/100
Wąż do Sprężonego Powietrza, Olejoodporny - ARIAFORM ® /DIN 20018 - Gumowy
nr artykułu
3201 009000
  • Ø wewn. [mm]
    9
  • ścianka [mm]
    3,5
  • Ø zewn. [mm]
    16
  • kg/m
    0,205
  • długość [m]
    40
Wąż do Sprężonego Powietrza, Olejoodporny - ARIAFORM ® /DIN 20018 - Gumowy
nr artykułu
3201 010000
  • Ø wewn. [mm]
    10
  • ścianka [mm]
    4,5
  • Ø zewn. [mm]
    19
  • kg/m
    0,290
  • długość [m]
    40/100
Wąż do Sprężonego Powietrza, Olejoodporny - ARIAFORM ® /DIN 20018 - Gumowy
nr artykułu
3201 013000
  • Ø wewn. [mm]
    13
  • ścianka [mm]
    5
  • Ø zewn. [mm]
    23
  • kg/m
    0,400
  • długość [m]
    40/50
Wąż do Sprężonego Powietrza, Olejoodporny - ARIAFORM ® /DIN 20018 - Gumowy
nr artykułu
3201 015000
  • Ø wewn. [mm]
    15
  • ścianka [mm]
    6
  • Ø zewn. [mm]
    27
  • kg/m
    0,480
  • długość [m]
    40
Wąż do Sprężonego Powietrza, Olejoodporny - ARIAFORM ® /DIN 20018 - Gumowy
nr artykułu
3201 019031
  • Ø wewn. [mm]
    19
  • ścianka [mm]
    6
  • Ø zewn. [mm]
    31
  • kg/m
    0,590
  • długość [m]
    20/40/50
Wąż do Sprężonego Powietrza, Olejoodporny - ARIAFORM ® /DIN 20018 - Gumowy
nr artykułu
3201 025000
  • Ø wewn. [mm]
    25
  • ścianka [mm]
    7
  • Ø zewn. [mm]
    39
  • kg/m
    0,900
  • długość [m]
    40
