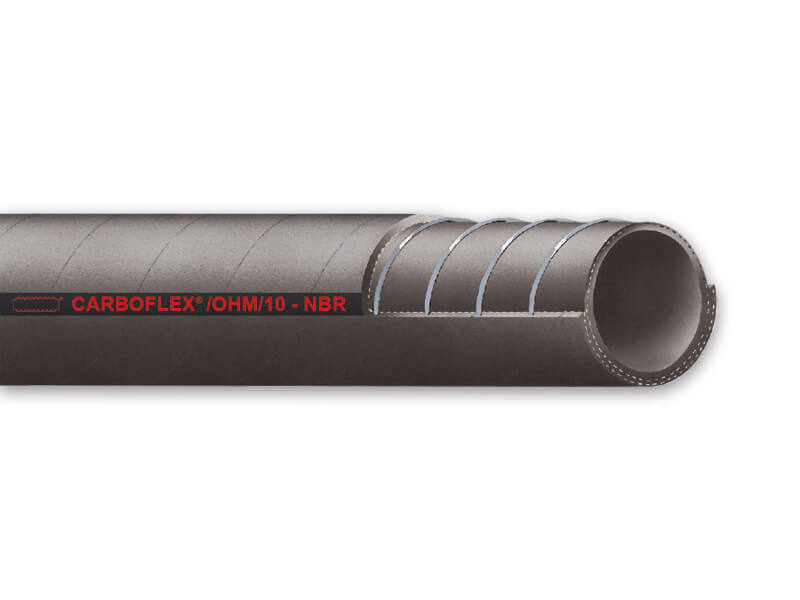

Wąż do Oleju i Benzyny - Paliwowy - CARBOFLEX/OHM/10 - Przeładunkowy, do Cystern - Guma NBR/SBR/EPDM - Antystatyczny - Ssąco-Tłoczny
Wąż CARBOFLEX/OHM/10 jest wężem do oleju i benzyny, gumowym, ssąco-tłocznym do produktów mineralnych z udziałem węglowodorów aromatycznych do 50%, stosowanym również do cystern. Antystatyczny, może być stosowany w różnych strefach ATEX.
Czytaj więcej >>| Ciśnienie robocze: | 10 bar |
| Ciśnienie rozrywające: | 30 bar |
| Próżnia | 0,9 bar |
| Zakres temperatur: | od -40°C do +90°C (maksymalna temp. oleju do 100°C) |
| Warstwa wewnętrzna: | NBR, czarny, gładki |
| Warstwa zewnętrzna: | SBR/EPDM, czarny, wzór tkaniny, odporna na ścieranie i warunki atmosferyczne |
| Wkładki i wzmocnienie: | spirala stalowa, włókna tekstylne |
| Oporność elektryczna: | < 106Ω |
- Nadruk: CARBOFLEX®/Ohm/10 - NBR - Öl Saug/Druck - Oil suction/discharge - PN 10 bar - Ω/T
- Możliwe docinanie
| Ø wewn. [mm] | ścianka [mm] | Ø zewn. [mm] | długość [m] | nr artykułu |
| 25 | 5,5 | 36 | 40 | 3350 025000 |
| 32 | 5,5 | 43 | 40 | 3350 032000 |
| 38 | 6,5 | 51 | 40 | 3350 038000 |
| 42 | 6,5 | 55 | 40 | 3350 042000 |
| 45 | 6,5 | 58 | 40 | 3350 045000 |
| 51 | 6,5 | 64 | 40 | 3350 050000 |
| 63 | 7,5 | 78 | 40 | 3350 063000 |
| 75 | 8 | 91 | 40 | 3350 075000 |
| 90 | 8 | 106 | 40 | 3350 090000 |
| 100 | 8 | 116 | 40 | 3350 100000 |
| 127 | 8,5 | 144 | 20 | 3350 125000 |
| 152 | 11 | 174 | 20 |
3350 150000 |
Właściwości użytych materiałów i zastosowanie węża.
Wąż ssąco-tłoczny CORBOFLEX®/OHM/10 wykonany jest z mieszaniny gumy NBR (Nitrylu), i SBR z EPDM.
Ogólne właściwości materiałów:
NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Guma nadaje wężowi odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.
EPDM (terpolimer etylenowo-propylenowo-dienowy) to materiał charakteryzujący się m.in. zdolnością do odwracalnej deformacji pod wpływem sił mechanicznych. Guma ta jest odporna na działanie warunków atmosferycznych m.in. na ozon, wodę (zimną i gorącą), lekkie kwasy i zasady, wysoką temperaturę (do +100°C) oraz jest elastyczna w temperaturze do -40°C. Materiał jest odporny na działanie większości detergentów, roztworów mydła i środków piorących, płynów hamulcowych na bazie glikoli. Nie jest odporny na działanie smarów i olejów mineralnych, węglowodorów alifatycznych, aromatycznych i chlorowanych.
SBR to guma o właściwościach elastycznych podobnych do kauczuku naturalnego. Charakteryzuje się zwiększoną odpornością na działanie czynników atmosferycznych m.in ozonu, wody i wysokie temperatury. Do podstawowych odporności tego materiału na chemikalia wliczają się alkohole (metanol, etanol etc.) oraz (w ograniczonym do niższych stężeń zakresie) kwasy i zasady nieorganiczne. Zewnętrzna warstwa węża jest nieodporna na działanie smarów i olejów mineralnych, benzynę i węglowodory alifatyczne aromatyczne i chlorowane.
W celu zweryfikowania odporności na konkretne medium, warto sprawdzić Tabele Odporności Chemicznej dla NBR, EPDM i SBR. Należy również wziąć pod uwagę, iż użyte w wężach materiały pomimo podobnego składu chemicznego, mogą się różnić własnościami fizykochemicznymi, w związku z czym nie należy stosować węży niezgodnie z zaprojektowanym przeznaczeniem. W przypadku wątpliwości co do odporności węża, zachęcamy do kontaktu z naszymi doradcami technicznymi.
Ze względu na właściwości materiałów po zewnętrznej stronie, wąż nie nadaje się do zanurzania w środowisku paliw i olejów.
Wąż antystatyczny, tzn. że jego rezystencja elektryczna wynosi poniżej 106Ω. Jest to istotne zwłaszcza przy pracy w środowisku gdzie znajdują się lotne substancje, które mogą zapalić się na wskutek niekontrolowanego przeskoku elektrycznego (iskry) wewnątrz, lub na zewnątrz węża. Należy pamiętać, iż materiały takie jak pył mączny, czy pył drzewny, są łatwopalne. Elektryczność statyczna może być generowana w ściankach węża, dzięki przepływowi różnych mediów, również płynów i gazów, przez wąż. Podczas przesyłu, dochodzi do zderzania się cząsteczek medium ze ściankami wewnętrznymi węża, co tworzy niewielkie ładunki elektryczne. Takie ładunki elektryczne akumulują się i gromadzą w końcówkach węża. Gdy nagromadzi się taki ładunek, a wąż nie jest poprawnie uziemiony, ładunek będzie szukał ujścia w kierunku ziemi, lub przez znajdujące się w pobliżu elementy, tworząc niewielki łuk plazmy (iskrę elektryczną) co może doprowadzić do wybuchu, uszkodzenia węża, mienia a nawet zdrowia użytkownika. Wąż aby działał poprawnie, musi być poprawnie uziemiony. Wąż wykonano z materiału o niskiej rezystencji elektrycznej, który odprowadza nagromadzone ładunki elektryczne do końcówek.
Zakres norm:
EN ISO 1307/2008, norma określa wymiary węży wykonanych z gumy i z tworzyw sztucznych oraz ich minimalne i maksymalne średnice wewnętrzne. W tym celu węże zostały podzielone, odpowiednio do metody wytwarzania, na cztery typy. Norma podaje także tolerancje długości węży z gumy i z tworzyw sztucznych, ciętych na odcinki, do zastosowań przemysłowych i motoryzacyjnych.
Zastosowanie:
CORBOFLEX®/OHM/10 to bardzo wysokiej jakości, wytrzymały i elastyczny wąż ssawno-tłoczny ze stalową spiralą. Doskonale sprawdza się przy ciężkich warunkach pracy. Stosowany jako wąż do cystern paliwa, do czyszczenia przemysłowego. Wąż spełnia wszystkie wytyczne SIR i może być używany w różnych strefach ATEX. Wąż jest często używany podczas załadunku i rozładunku zbiorników, zbiorników paliwowych i statków. Można nim przesyłać paliwa bezołowiowe o maksymalnej zawartości węglowodorów aromatycznych do 50%. Nadaje się do olejów przemysłowych, olejów opałowych, biodiesla i mineralnych olejów hydraulicznych.
Dostępne warianty produktu:
-
Ø wewn. [mm]25
-
ścianka [mm]5,5
-
Ø zewn. [mm]36
-
długość [m]40
-
Ø wewn. [mm]32
-
ścianka [mm]5,5
-
Ø zewn. [mm]43
-
długość [m]40
-
Ø wewn. [mm]38
-
ścianka [mm]6,5
-
Ø zewn. [mm]51
-
długość [m]40
-
Ø wewn. [mm]42
-
ścianka [mm]6,5
-
Ø zewn. [mm]55
-
długość [m]40
-
Ø wewn. [mm]45
-
ścianka [mm]6,5
-
Ø zewn. [mm]58
-
długość [m]40
-
Ø wewn. [mm]51
-
ścianka [mm]6,5
-
Ø zewn. [mm]64
-
długość [m]40
-
Ø wewn. [mm]63
-
ścianka [mm]7,5
-
Ø zewn. [mm]78
-
długość [m]40
-
Ø wewn. [mm]75
-
ścianka [mm]8
-
Ø zewn. [mm]91
-
długość [m]40
-
Ø wewn. [mm]90
-
ścianka [mm]8
-
Ø zewn. [mm]106
-
długość [m]40
-
Ø wewn. [mm]100
-
ścianka [mm]8
-
Ø zewn. [mm]116
-
długość [m]40
-
Ø wewn. [mm]127
-
ścianka [mm]8,5
-
Ø zewn. [mm]144
-
długość [m]20
-
Ø wewn. [mm]152
-
ścianka [mm]11
-
Ø zewn. [mm]174
-
długość [m]20
