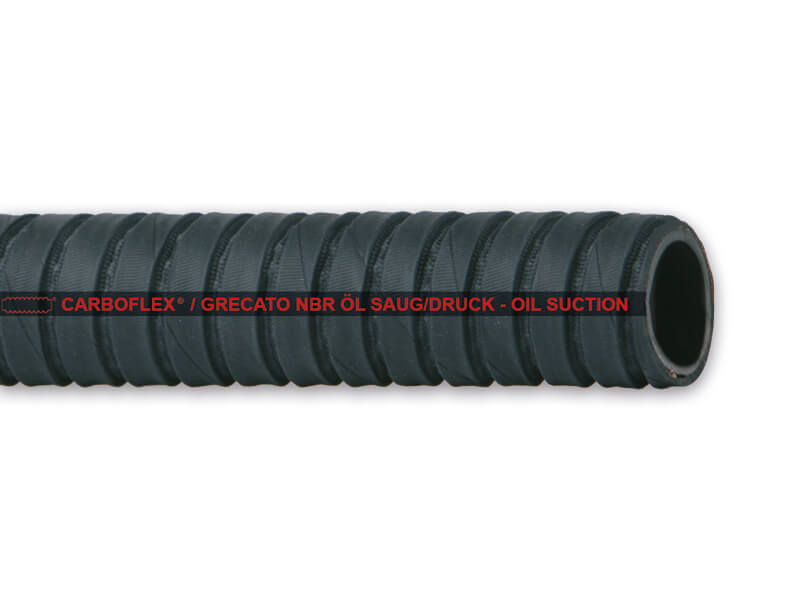

Wąż do Oleju i Benzyny - CARBOFLEX / GRECATO - Elastyczny - Mały Promień Gięcia - Guma NBR/CR - Ssąco-Tłoczny
Wąż CARBOFLEX/GRECATO jest wężem do oleju i benzyny, gumowym, ssąco-tłocznym, bardzo elastycznym stosowanym do produktów mineralnych o zawartości węglowodorów aromatycznych do 50%, posiadającym bardzo mały promień zgięcia. Stosowanym jako wąż powrotny do olejów hydraulicznych.
Czytaj więcej >>| Próżnia: | 0,8 bar |
| Ciśnienie robocze: | 10 bar |
| Ciśnienie rozrywające: | 30 bar |
| Zakres temperatur: | od -20°C do +85°C krótkotrwale do 110°C |
| Oporność elektryczna: | <106Ω |
| Warstwa wewnętrzna: | NBR, czarny, gładki |
| Warstwa zewnętrzna: | CR, czarny, karbowany, faktura tkaniny |
| Wkładki i wzmocnienie: | spirala stalowa, włókna tekstylne |
- Nadruk: CARBOFLEX® /GRECATO NBR Öl Saug/Druck - Oil suction/discharge - PN 10 bar Ω
- Możliwe docinanie
| Ø wewn. [mm] | ścianka [mm] | Ø zewn. [mm] | promień gięcia [mm] |
waga [kg/m] |
długość [m] | nr artykułu |
| 19 | 5 | 29 | 60 | 0,500 | 40 | 3353 019000 |
| 25 | 5 | 35 | 75 | 0,630 | 40 | 3353 025000 |
| 32 | 5 | 42 | 100 | 0,780 | 40 | 3353 032000 |
| 38 | 5 | 48 | 115 | 0,900 | 40 | 3353 038000 |
| 50 | 6 | 62 | 135 | 1,400 | 40 | 3353 050000 |
| 76 | 7,5 | 91 | 190 | 2,550 | 40 | 3353 075000 |
| 102 | 7,5 | 117 | 260 | 3,550 | 40 | 3353 100000 |
Właściwości użytych materiałów i zastosowanie węża.
Wewnętrzna warstwa węża CARBOFLEX®/GRECATO wykonana jest z gumy NBR (Nitrylu), a zewnętrzna z gumy chloroprenowej (CR).
Ogólne właściwości materiałów:
NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -35°C do +80°C dla gorącej wody. Guma nadaje wężowi odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.
CR to rodzaj kauczuku syntetycznego, znanego również pod nazwą handlową Neoprene w porównaniu z kauczukiem naturalnym i innymi kauczukami syntetycznymi, opartymi na butadienie (np . SBR) ma większą odporność na oleje i inne rozpuszczalniki organiczne, wolniej również ulega starzeniu (parceniu). Jest odporny na promieniowanie UV, ozon, czynniki atmosferyczne i pomimo to funkcjonuje dobrze w środowisku olei mineralnych i wielu chemikaliów. Posiada również znakomitą odporność i wytrzymałość na ogień. Neopren jest zadomowioną w Polsce nazwą potoczną, oficjalnie jest to nazwa handlowa należąca od 1931 r. do amerykańskiego koncernu chemicznego DuPont.
W celu szczegółowego zapoznania się z odpornością materiału na konkretną substancję chemiczną, czy medium, warto sprawdzić Tabelę Odporności Chemicznej zarówno dla NBR jak i CR. Należy pamiętać, iż użyte w wężach materiały pomimo podobnego składu chemicznego, mogą się różnić własnościami fizykochemicznymi, w związku z czym nie należy stosować węży niezgodnie z zaprojektowanym przeznaczeniem. W przypadku wątpliwości co do odporności węża, zachęcamy do kontaktu z naszymi doradcami technicznymi.
Wąż CARBOFLEX®/GRECATO nie nadaje się do zanurzania w środowisku paliw i olejów.
Wąż antystatyczny, tzn. że jego rezystencja elektryczna wynosi poniżej 106Ω. Jest to istotne zwłaszcza przy pracy w środowisku gdzie znajdują się lotne substancje, które mogą zapalić się na wskutek niekontrolowanego przeskoku elektrycznego (iskry) wewnątrz, lub na zewnątrz węża. Należy pamiętać, iż materiały takie jak pył mączny, czy pył drzewny, są łatwopalne. Elektryczność statyczna może być generowana w ściankach węża, dzięki przepływowi różnych mediów, również płynów i gazów, przez wąż. Podczas przesyłu, dochodzi do zderzania się cząsteczek medium ze ściankami wewnętrznymi węża, co tworzy niewielkie ładunki elektryczne. Takie ładunki elektryczne akumulują się i gromadzą w końcówkach węża. Gdy nagromadzi się taki ładunek, a wąż nie jest poprawnie uziemiony, ładunek będzie szukał ujścia w kierunku ziemi, lub przez znajdujące się w pobliżu elementy, tworząc niewielki łuk plazmy (iskrę elektryczną) co może doprowadzić do wybuchu, uszkodzenia węża, mienia a nawet zdrowia użytkownika. Wąż aby działał poprawnie, musi być poprawnie uziemiony.
Materiały z których wykonano wąż CARBOFLEX®/GRECATO są przewodzące elektrycznie.
Zakres norm:
EN ISO 1307/2008, norma określa wymiary węży wykonanych z gumy i z tworzyw sztucznych oraz ich minimalne i maksymalne średnice wewnętrzne. W tym celu węże zostały podzielone, odpowiednio do metody wytwarzania, na cztery typy. Norma podaje także tolerancje długości węży z gumy i z tworzyw sztucznych, ciętych na odcinki, do zastosowań przemysłowych i motoryzacyjnych.
Zastosowanie:
CARBOFLEX®/GRECATO dzięki specjalnej płaskiej karbowanej i lekkiej konstrukcji jest niezwykle elastycznym i łatwym w obsłudze wężem ssąco-tłocznym. Posiada bardzo mały promień gięcia. Nadaje się do przesyłu olejów przemysłowych, olejów opałowych, biodiesla, mineralnych olejów hydraulicznych i paliw bezołowiowych o maksymalnej zawartości węglowodorów aromatycznych do 50%. Wąż jest często używany jako wąż powrotny oleju hydraulicznego.
Dostępne warianty produktu:
-
Ø wewn. [mm]19
-
ścianka [mm]5
-
Ø zewn. [mm]29
-
promień gięcia [mm]60
-
waga [kg/m]0,500
-
długość [m]40
-
Ø wewn. [mm]25
-
ścianka [mm]5
-
Ø zewn. [mm]35
-
promień gięcia [mm]75
-
waga [kg/m]0,630
-
długość [m]40
-
Ø wewn. [mm]32
-
ścianka [mm]5
-
Ø zewn. [mm]42
-
promień gięcia [mm]100
-
waga [kg/m]0,780
-
długość [m]40
-
Ø wewn. [mm]38
-
ścianka [mm]5
-
Ø zewn. [mm]48
-
promień gięcia [mm]115
-
waga [kg/m]0,900
-
długość [m]40
-
Ø wewn. [mm]50
-
ścianka [mm]6
-
Ø zewn. [mm]62
-
promień gięcia [mm]135
-
waga [kg/m]1,400
-
długość [m]40
-
Ø wewn. [mm]76
-
ścianka [mm]7,5
-
Ø zewn. [mm]91
-
promień gięcia [mm]190
-
waga [kg/m]2,550
-
długość [m]40
-
Ø wewn. [mm]102
-
ścianka [mm]7,5
-
Ø zewn. [mm]117
-
promień gięcia [mm]260
-
waga [kg/m]3,550
-
długość [m]40
