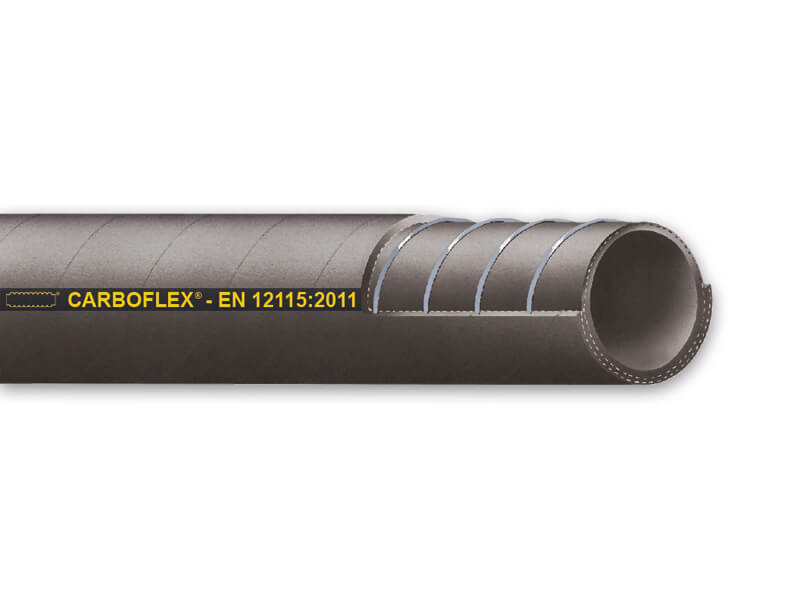

Wąż do Oleju i Benzyny - Paliwowy - CARBOFLEX/EN - Przeładunkowy, do Cystern - Guma NBR/CR - Antystatyczny - Ssąco-Tłoczny
Wąż CARBOFLEX/EN jest wężem do olejów i benzyny, gumowym, ssąco-tłocznym do produktów mineralnych z udziałem węglowodorów aromatycznych do 50%, stosowanym również jako wąż do cystern. Antystatyczny, może być stosowany w różnych strefach ATEX.
Czytaj więcej >>| Norma: | EN 12115 i TRbF 131, część 2 § 5.5 |
| Ciśnienie robocze: | 16 bar |
| Ciśnienie rozrywające: | 64 bar |
| Próżnia | 0,9 bar |
| Zakres temperatur: | od -30°C do +85°C |
| Oporność elektryczna: | <106Ω |
| Warstwa wewnętrzna: | NBR, czarna, gładka, przewodząca |
| Warstwa zewnętrzna: |
CR, czarna, gładka, przewodząca, wzór materiału, odporna na starzenie i warunki atmosferyczne |
| Wkładki: | stalowa spirala, włókna tekstylne |
| Promień zgięcia: | 5 x średnica wewnętrzna |
- Możliwe docinanie
- Nadruk: CARBOFLEX ® - EN 12115:2011 NBR 1 - SD - ID .. - WP 16 bar - Ω/T - TRbF 131/T2 - § 5.5 - kwartał/rok
| Ø wewn. [mm] | ścianka [mm] | Ø zewn. [mm] |
promień gięcia [mm] |
długość [m] | nr artykułu |
| 25 | 6 | 37 | 150 | 40 | 3356 025000 |
| 32 | 6 | 44 | 175 | 40 | 3356 032000 |
| 38 | 6,5 | 51 | 225 | 40 | 3356 038000 |
| 50 | 8 | 66 | 275 | 40 | 3356 050000 |
| 63 | 8 | 79 | 300 | 40 | 3356 063000 |
| 75 | 8 | 91 | 350 | 40 | 3356 075000 |
| 100 | 8 | 116 | 450 | 40 |
3356 100000 |
Właściwości użytych materiałów i zastosowanie węża.
Wewnętrzna warstwa węża CARBOFLEX®/EN wykonana jest z gumy NBR (Nitrylu), a zewnętrzna z gumy chloroprenowej (CR).
Ogólne właściwości materiałów:
NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -30°C do +85°C dla gorącej wody. Guma nadaje wężowi odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.
CR to rodzaj kauczuku syntetycznego, znanego również pod nazwą handlową Neoprene w porównaniu z kauczukiem naturalnym i innymi kauczukami syntetycznymi, opartymi na butadienie (np . SBR) ma większą odporność na oleje i inne rozpuszczalniki organiczne, wolniej również ulega starzeniu (parceniu). Jest odporny na promieniowanie UV, ozon, czynniki atmosferyczne i pomimo to funkcjonuje dobrze w środowisku olei mineralnych i wielu chemikaliów. Posiada również znakomitą odporność i wytrzymałość na ogień. Neopren jest zadomowioną w Polsce nazwą potoczną, oficjalnie jest to nazwa handlowa należąca od 1931 r. do amerykańskiego koncernu chemicznego DuPont.
W celu szczegółowego zapoznania się z odpornością materiału na konkretną substancję chemiczną, czy medium, warto sprawdzić Tabelę Odporności Chemicznej zarówno dla NBR jak i CR. Należy pamiętać, iż użyte w wężach materiały pomimo podobnego składu chemicznego, mogą się różnić własnościami fizykochemicznymi, w związku z czym nie należy stosować węży niezgodnie z zaprojektowanym przeznaczeniem. W przypadku wątpliwości co do odporności węża, zachęcamy do kontaktu z naszymi doradcami technicznymi.
Wąż CARBOFLEX®/EN nie nadaje się do zanurzania w środowisku paliw i olejów.
Wąż antystatyczny, tzn. że jego rezystencja elektryczna wynosi poniżej 106Ω. Jest to istotne zwłaszcza przy pracy w środowisku gdzie znajdują się lotne substancje, które mogą zapalić się na wskutek niekontrolowanego przeskoku elektrycznego (iskry) wewnątrz, lub na zewnątrz węża. Należy pamiętać, iż materiały takie jak pył mączny, czy pył drzewny, są łatwopalne. Elektryczność statyczna może być generowana w ściankach węża, dzięki przepływowi różnych mediów, również płynów i gazów, przez wąż. Podczas przesyłu, dochodzi do zderzania się cząsteczek medium ze ściankami wewnętrznymi węża, co tworzy niewielkie ładunki elektryczne. Takie ładunki elektryczne akumulują się i gromadzą w końcówkach węża. Gdy nagromadzi się taki ładunek, a wąż nie jest poprawnie uziemiony, ładunek będzie szukał ujścia w kierunku ziemi, lub przez znajdujące się w pobliżu elementy, tworząc niewielki łuk plazmy (iskrę elektryczną) co może doprowadzić do wybuchu, uszkodzenia węża, mienia a nawet zdrowia użytkownika. Wąż aby działał poprawnie, musi być poprawnie uziemiony. Materiały z których wykonano wąż CARBOFLEX®/EN są przewodzące elektrycznie, dzięki czemu naładowana elektryczność statyczna może być bezpiecznie rozładowana, dzięki czemu wąż może być stosowany w różnych strefach ATEX.
Zakres norm:
W normie EN 12115:2011 określono wymagania dotyczące przewodów, składających się z węży wykonanych z gumy lub z tworzyw termoplastycznych oraz z końcówek wykonanych z metalu, przeznaczonych do przesyłania ciekłych lub gazowych chemikaliów pod ciśnieniem roboczym nie większym niż 10 bar, o temperaturze od -20°C do +65°C. W normie posiada załącznik informacyjny G z wykazem materiałów na warstwę wewnętrzną odpornych na działanie określonych substancji chemicznych.
Zastosowanie:
CARBOFLEX®/EN to bardzo elastyczny, wysokiej jakości, olejoodporny wąż ssawno-tłoczny ze spiralą stalową. Nadaje się do transportu olejów przemysłowych, olejów opałowych, oleju napędowego, biodiesla, mineralnych olejów hydraulicznych oraz paliw bezołowiowych o maksymalnej zawartości węglowodorów aromatycznych do 50%. Wąż jest niezwykle elastyczny i spełnia wszystkie wymagania określone w normie EN 12115:2011 dotyczące promienia gięcia, ogniotrwałości i ognioodporności, wydłużenia podczas pracy i oporności elektrycznej. Wąż ma współczynnik bezpieczeństwa 1:4. Carboflex/EN jest często używany podczas załadunku i rozładunku zbiorników, zbiorników paliwa, statków oraz w przemyśle petrochemicznym, gdzie wymaga się od węży zgodności z normą EN 12115:2011.
Dostępne warianty produktu:
-
Ø wewn. [mm]25
-
ścianka [mm]6
-
Ø zewn. [mm]37
-
promień gięcia [mm]150
-
długość [m]40
-
Ø wewn. [mm]32
-
ścianka [mm]6
-
Ø zewn. [mm]44
-
promień gięcia [mm]175
-
długość [m]40
-
Ø wewn. [mm]38
-
ścianka [mm]6,5
-
Ø zewn. [mm]51
-
promień gięcia [mm]225
-
długość [m]40
-
Ø wewn. [mm]50
-
ścianka [mm]8
-
Ø zewn. [mm]66
-
promień gięcia [mm]275
-
długość [m]40
-
Ø wewn. [mm]63
-
ścianka [mm]8
-
Ø zewn. [mm]79
-
promień gięcia [mm]300
-
długość [m]40
-
Ø wewn. [mm]75
-
ścianka [mm]8
-
Ø zewn. [mm]91
-
promień gięcia [mm]350
-
długość [m]40
-
Ø wewn. [mm]100
-
ścianka [mm]8
-
Ø zewn. [mm]116
-
promień gięcia [mm]450
-
długość [m]40
